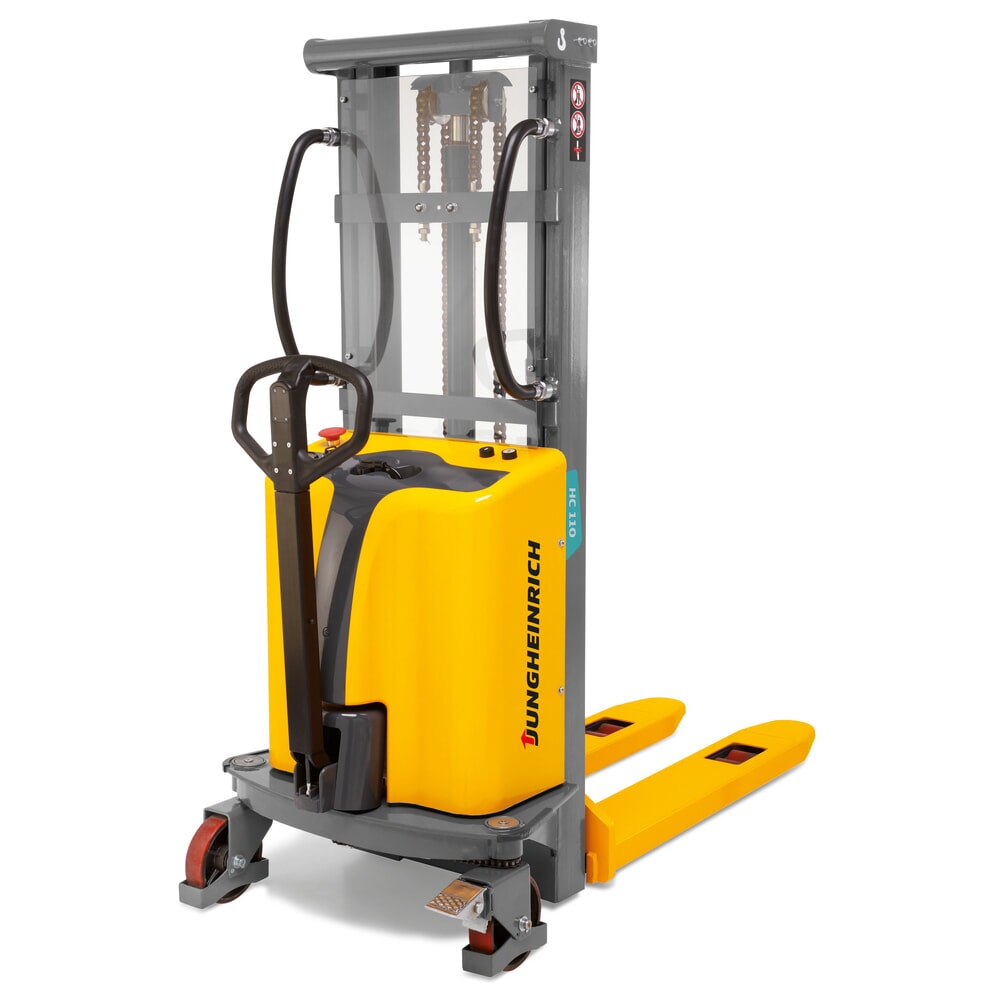

- Volledig elektrisch heffen, dalen en verplaatsen
- Met tweevoudige telescoop hefmast en hefhoogte van 2735 mm
- Platform met draagvermogen van 1000 kg en breedte van 1092 mm
32 Werkdagen
- Volledig elektrisch heffen, dalen en verplaatsen
- Met enkele hefmast en hefhoogte van 1485 mm
- Platform met draagvermogen van 1000 kg en breedte van 1092 mm
32 Werkdagen
- Volledig elektrische handling van gitterboxen
- Boxhouder verstelbaar voor breedtes van 800 tot 1200 mm
- Aan beide zijden kantelbaar met afstandsbediening
32 Werkdagen
26 Werkdagen
26 Werkdagen

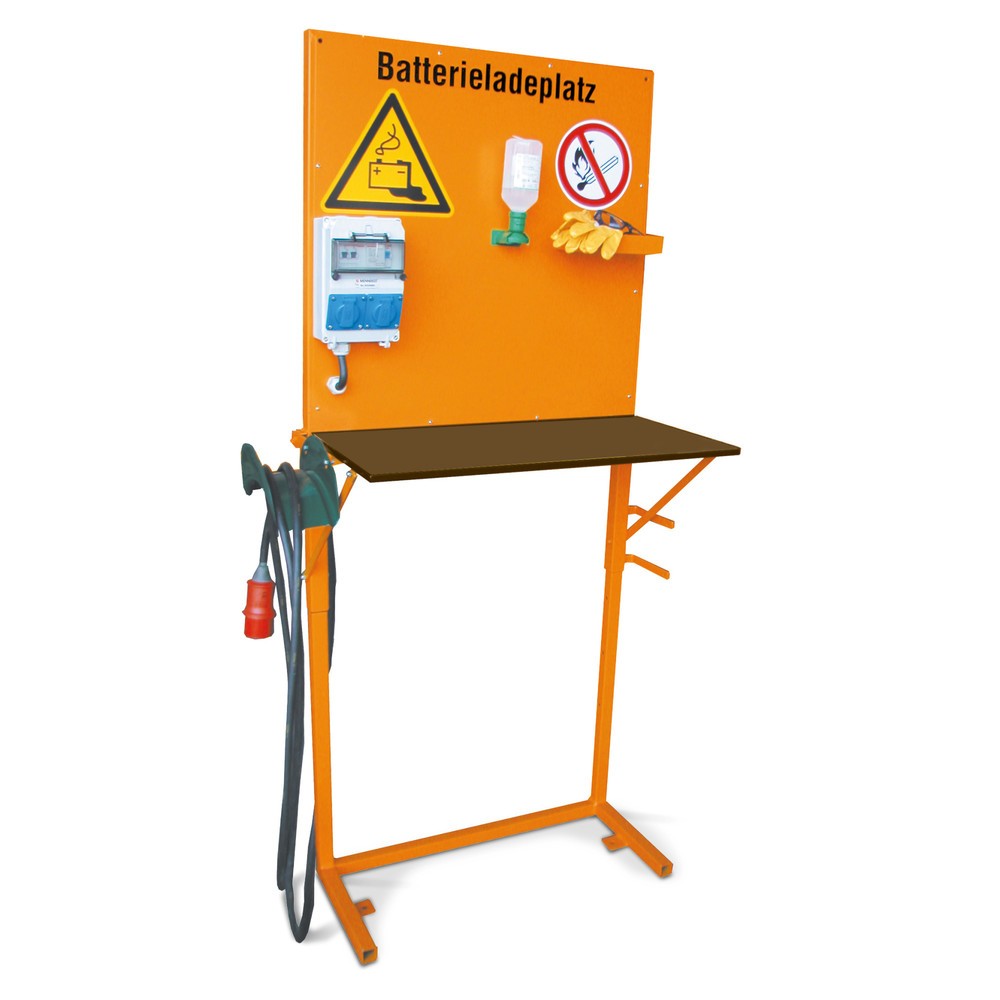

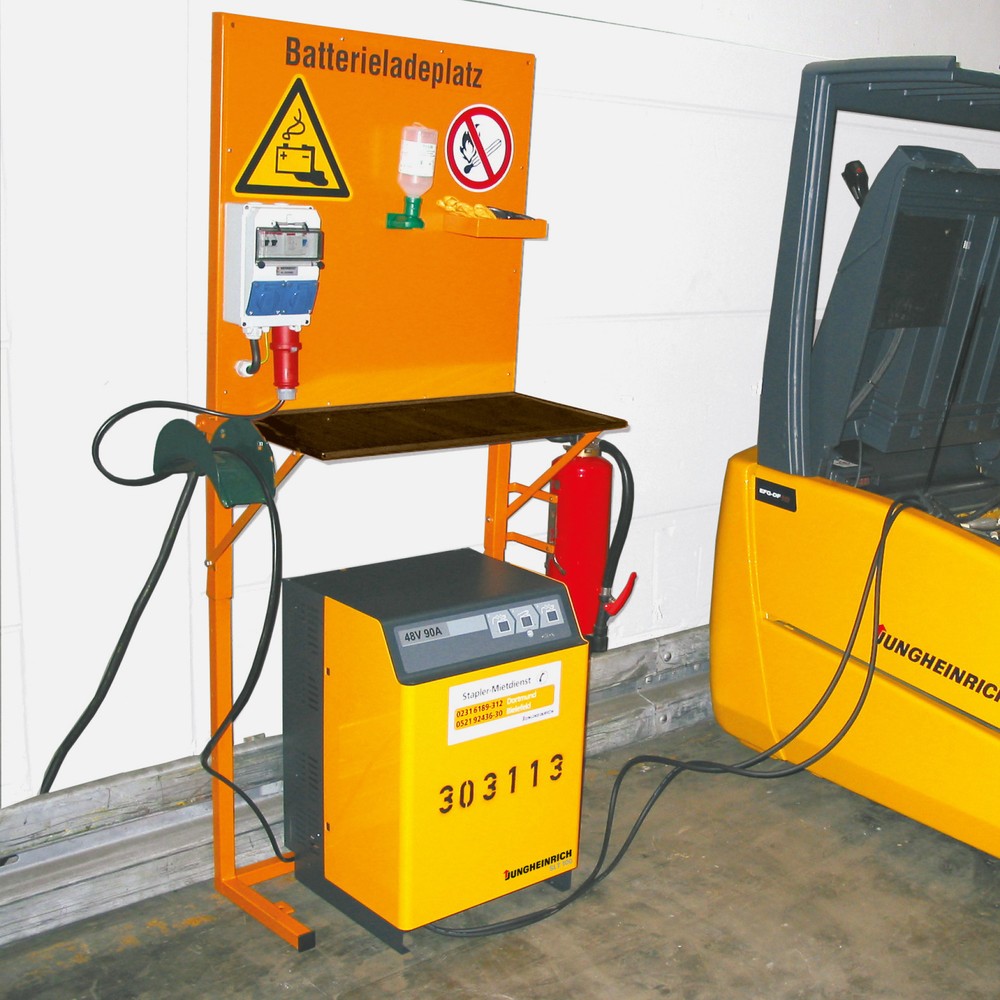

- Functioneel acculaadstation met opvouwbare tafel
- Voorzien van 2 geaarde 16A/230V contactdozen
- In hoogte verstelbaar frame
31 Werkdagen
Een stapelaar voor het magazijn, de werkplaats en logistiek
Met stapelaars verplaatst u pallets en andere lastdragers niet alleen van de ene naar de andere locatie, maar ook in de hoogte. Afhankelijk van de uitvoering zijn elektrische of handmatige stapelaars ook geschikt voor het laden en lossen van vrachtauto’s en voor de in- en uitslag van magazijnstellingen. In dit aankoopadvies geven we u informatie over de verschillende types en helpen u snel de stapelaar te vinden die aan uw eisen voldoet.
1. Wat is een stapelaar?
Stapelaars behoren tot de hefvoertuigen die goederen niet alleen horizontaal transporteren, maar ze ook meerdere meters in de hoogte kunnen in- en uitslaan: klassieke pomp- of palletwagens kunnen lastdragers alleen vanaf de bodem opnemen en horizontaal vervoeren. Voor verticaal transport zijn stapelaars met verschillende soorten hefmasten verkrijgbaar, die zich qua draagvermogen en maximale hefhoogte onderscheiden. In tegenstelling tot vorkheftrucks hebben stapelaars geen tegengewicht, omdat het zwaartepunt zich in de constructie van de vorken bevindt. Dat maakt ze zeer wendbaar en geschikt voor werkzaamheden in gangpaden met een geringe werkbreedte.
2. Zo kiest u de juiste stapelaar
Om het juiste model stapelaar te vinden voor uw werkzaamheden, is het van belang om vast te stellen aan welke eisen het hefvoertuig moet voldoen. Daarbij zijn de omstandigheden waaronder gewerkt wordt in grote mate doorslaggevend. U kunt met het beantwoorden van de onderstaande vragen een duidelijk eisenprofiel opstellen:
- Waar gaat u de stapelaar het vaakst gebruiken?
- Welke werkzaamheden moet het hefvoertuig voor z’n rekening gaan nemen?
- Welke aandrijving heeft u nodig voor de rij- en heffunctie?
- Op welke hoogtes moeten goederen worden in- en uitgeslagen?
- Wat is het maximale gewicht dat verplaatst moet worden?
- Welke vorklengte- en breedte heeft u nodig?
- Welke goederen moeten met de stapelaar worden vervoerd?
- Welke banden passen bij de ondergronden waar u met de stapelaar overheen wilt rijden?
- Met welke bijzonderheden in uw magazijn moet rekening worden gehouden?
Op basis van de volgende parameters kunt u bepalen welke stapelaar het best aan uw eisen en behoeften voldoet.
Locatie
Over het algemeen zijn stapelaars ideaal om binnen te gebruiken: ze zijn emissievrij en zijn vooral goed voort te bewegen op gladde en egale ondergronden. Afhankelijk van de locatie waar u het hefvoertuig gebruikt, zijn verschillende types stapelaars geschikt:
| Werkomgeving | Voorbeelden | Geschikte stapelaars |
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Aandrijving
De aandrijving bepaalt op welke manier een stapelaar horizontaal en verticaal te manoeuvreren is: elektrische of handmatige kracht is noodzakelijk om de vorken in de hoogte te heffen, te laten zakken of het voertuig voort te bewegen. De afstanden in uw magazijn of werkplaats bepalen uiteindelijk welke aandrijving het meest geschikt is voor uw bedrijf:
- Handmatige aandrijving: stapelaars die handmatig worden aangedreven, kunnen uitsluitend door uw eigen spierkracht in beweging worden gebracht. We raden ze aan voor een magazijn of werkplaats waar de afstanden kort zijn. Met de handmatige stapelaars, die bij Jungheinrich PROFISHOP verkrijgbaar zijn, heft u de vracht ondersteund door de trekkracht van een staalkabel. Daarnaast bieden wij ook modellen aan met een hydraulische cilinder en grote hefkracht.
- Semi-elektrische aandrijving: een semi-elektrisch aangedreven stapelaar is vooral geschikt voor korte afstanden: de accu ondersteunt alleen bij het optillen van goederen, niet bij het voortbewegen van het voertuig. De lading wordt elektrisch opgetild en neergelaten, wat krachten bespaart. Deze modellen worden voornamelijk gebruikt als goederen vaak op en neer moeten worden bewogen.
- Volledig elektrische aandrijving: stapelaars met deze aandrijving beschikken zowel over een hef- als aandrijfmotor. Op die manier kan de stapelaar eenvoudig worden voortbewogen, terwijl u krachten spaart. De lading wordt ook elektrisch opgetild en neergelaten. Wij raden een elektrisch aangedreven stapelaar aan voor lange afstanden en processen waarbij goederen veelvuldig worden in- en uitgeslagen.
Wat de belangrijkste verschillen tussen elektrische en hydraulische stapelaars zijn, ziet u in deze video:
Hefhoogte
Een van de belangrijkste criteria bij het uitkiezen van een stapelaar is de hefhoogte: die bepaalt tot welke hoogte u pallets en andere lastdragers waar u met de vorken onder kunt rijden maximaal kunt heffen. Er zijn echter nog andere parameters waar u rekening mee dient te houden als u een stapelaar binnen gebruikt:
| Begrippen/parameters | Betekenis |
|---|---|
| Hefmastframe, constructiehoogte |
De constructiehoogte geeft de hoogte van een hefvoertuig aan, gemeten vanaf de bodem. Deze kan bij hefvoertuigen met een hefmast – afhankelijk van het hefmastframe – veranderen, naarmate de hefmast verder in- of uitgeschoven is. |
| Maximale hefhoogte |
Deze afmeting geeft de grootste mogelijk afstand aan vanaf de bodem tot het hoogste punt van de lastdrager (bijv. de bovenkant van de vorken of het platform) in volledige geheven toestand. |
| Vrij heffing |
Hiermee wordt de hefhoogte bedoeld tot waaraan de lastdrager zich naar boven kan bewegen zonder dat de constructiehoogte van het hefmastframe verandert. De vrije heffing is ideaal als u rekening moet houden met lage doorgangen of u moet stapelen in een ruimte met een laag plafond, bijv. in zeecontainers, gesloten wagons of in kelderruimtes. |
De bij ons verkrijgbare stapelaars zijn verkrijgbaar met verschillende soorten hefmasten. Alle uitvoeringen functioneren in principe hetzelfde: het vorkenbord met daaraan de vork wordt verticaal in het hefmastframe bewogen door een hefmotor (semi- en volledig elektrische stapelaar) of een mechanisch systeem (stapelaar met handlier). Bij een aantal modellen kan het frame twee- of zelf drievoudig telescopisch worden uitgeschoven. Op deze manier kunt u een stuk hogere opslagplekken bereiken, zonder aan mobiliteit in te boeten op lagere locaties. Alle ins en outs over hefmasten vindt u in ons artikel ‘Van monomast tot drievoudige mast: de hefmasten van stapelaars’.
Draagvermogen
De specifieke gewichtsgrens voor de belading van een stapelaar wordt het draagvermogen of de werklast genoemd. Om de dragende delen van het hefvoertuig niet te overbelasten en een veilige omgang met de stapelaar te garanderen, mag de werklast niet worden overschreden. Bij stapelaars met een handlier wordt het draagvermogen op het voertuig vermeld. Op het diagram, dat u op elektrische en hydraulische stapelaars vindt, kunt u aflezen wat de werklast per hefhoogte en zwaartepunt van de lading is.
U dient verder rekening te houden met het resterende draagvermogen: als er bijvoorbeeld extra hulpstukken op de stapelaar worden aangesloten, gaat het algehele draagvermogen omlaag, omdat ook het zwaartepunt van de lading verandert.
Lading
Al onze stapelaars zijn geschikt om europallets mee op te nemen. Voor pallets met speciale afmetingen kunt u onze elektrische en hydraulische stapelaars in breedspooruitvoering gebruiken. Hiermee kunt pallets ook dwars vervoeren. Het bijzondere is dat een breedspoorstapelaar zowel met de wielarmen als de vork – die volledig tot de bodem kan zakken – onder een lading kan rijden. Daardoor kunt u behalve europallets ook gesloten pallets opnemen. Bovendien is het mogelijk om met deze stapelaars boxen, transportkisten, rolcontainers en lek- en opvangbakken te transporteren. Om te voorkomen dat goederen van glas, elektronische componenten of andere kwetsbare waren beschadigd raken tijdens uitladen, vindt u bij ons ook stapelaars met proportionele hydraulica. Daardoor kunt u een lading zeer nauwkeurig heffen en laten dalen.
Voor gereedschap, montagemateriaal of stukgoederen kunt u gebruik maken van onze modellen met een platform, zoals een compacte stapelaar met handlier: met het platform, dat u ook als mobiele werktafel kunt gebruiken, neemt u gereedschap en stukgoederen op. U kunt deze uitvoering ook voorzien van een doorn, waarmee u rollen met wikkelfolie op werkhoogte kunt brengen of vervoeren.
Banden en wielen
Onze stapelaars beschikken allemaal over een 4-punts chassis:
- Handmatige stapelaars hebben altijd twee stuurwielen en zijn daarnaast uitgerust met dubbele of enkelvoudige lastwielen. De tandemwielen zijn uitermate geschikt voor een oneffen ondergrond, of als er drempels in uw magazijn liggen. Ze slijten minder snel dan enkelvoudige lastwielen en stabiliseren de vracht beter.
- Elektrische stapelaars beschikken over een aandrijfwiel en een steunwiel in combinatie met dubbele of enkelvoudige lastwielen.
Welk bandenmateriaal het meest geschikt is voor uw stapelaar, hangt af van de ondergrond van de locatie en de omstandigheden die zich daar voordoen. U dient onder meer rekening te houden met:
- Draagvermogen van de bodem
- Staat van de bodem (vast/onvast, mate van vervuiling, vloermatten)
- Hellingshoek van de bodem
- Geluidsontwikkeling
- Hygiëne-eisen
- Klimatologische omstandigheden
- Rij- en rolweerstand
- Stootbelasting
- Veel voorkomende vloeistoffen, zoals chemicaliën, olie of water (natte vloeren)
- Omgevingstemperatuur
- Vereisten voor elektrische geleiding
| Materiaal van de banden | Ondergrond | Eigenschappen |
|---|---|---|
| Nylon |
Geschikte voor een harde en egale ondergrond |
|
| Polyurethaan |
Geschikt voor universeel gebruik |
|
| Topthane® |
Voor universeel gebruik en oneffen ondergronden |
|
| Vulkollan®-quartz (alleen verkrijgbaar op aanvraag) |
Geschikt voor een gladde en vuile ondergrond |
|
Meeloop- of meerijdmodel
In onze webwinkel vindt u alleen stapelaars die pure meeloopmodellen zijn. Op aanvraag zijn echter ook modellen verkrijgbaar die meerijden mogelijk maken.
- Stapelaars als meeloopmodellen: deze hefvoertuigen worden allemaal met de ergonomische en multifunctionele dissel bediend. Daarmee stuurt u niet alleen, maar bepaalt u ook de snelheid en kunt u de vracht heffen en laten dalen, terwijl u de stapelaar te voet begeleidt.
- Stapelaars als gecombineerde meeloop-/meerijdmodellen: bij deze hefvoertuigen kan de bestuurder gemakkelijk meerijden op een uitklapbaar platform. Daardoor zijn deze uitvoeringen uitermate geschikt voor het afleggen van langere afstanden. Extra beugels zorgen voor voldoende veiligheid. Als u of één van uw medewerkers een stapelaar met een platform gaat besturen is het raadzaam om eerst een stapelaarrijbewijs te behalen. Deze modellen zijn alleen op aanvraag bij ons verkrijgbaar.
- Stapelaars met zit- of staplek: op aanvraag zijn er bij ons ook hefvoertuigen verkrijgbaar met een geïntegreerde sta- of zitplek. Ook in dit geval raden wij aan om eerst een certificaat te behalen, voordat u de stapelaar gaat besturen.
Speciale uitrustingsmogelijkheden
Naast het grote aanbod aan stapelaars in ons standaard assortiment bieden we u de mogelijkheid om uw stapelaar met verschillende extra functies te laten uitrusten. Daaronder vallen bijvoorbeeld displayweergaves, organizer-functies en speciale aandrijfwielen. Voor stapelaars met een handlier zijn verschillende opzetstukken verkrijgbaar, zoals doornen voor rollen. Op basis van uw wensen is nog veel meer mogelijk qua speciale uitvoeringen. Onze vakkundige medewerkers helpen u graag verder bij uw keuze.
3. Welke soorten stapelaars zijn er en welke voordelen bieden ze?
Bij Jungheinrich PROFISHOP kunt u stapelaars in verschillende uitvoeringen kopen:
Stapelaars met handlier
Wij raden de aankoop van een handmatige stapelaar aan voor een magazijn waarin de afstanden kort zijn of voor een kleine werkplaats, omdat deze voertuigen uitsluitend door spierkracht worden aangedreven. Met de hand kunt u ladingen van maximaal 500 kg met een soepel draaiende handlier heffen tot een hoogte van maximaal 2310 mm en weer laten dalen. Bij dit model is de afstand tussen de lepels aan te passen.
Een veiligheidsmechanisme zorgt ervoor dat de handlier op de bereikte hoogte blijft steken als u hem loslaat – ongeacht het gewicht dat zich op de vork bevindt. Bovendien wordt u dankzij een veiligheidsrooster in het vorkenbord beschermd tegen vallende voorwerpen.
| Voordelen | Nadelen | |
|---|---|---|
|
|
Hydraulische stapelaars
Een hydraulische stapelaar is geschikt voor vrachten met een maximumgewicht van 1.500 kg. De goederen vervoert u door middel van uw eigen spierkracht naar de plek van bestemming, maar een hydraulische cilinder ondersteunt u bij de hefwerkzaamheden. Deze betrouwbare, compacte stapelaar is geschikt voor korte afstanden door smalle gangpaden en kan reiken tot een hoogte van 3.000 mm. In de onderstaande video ziet u hoe u een hydraulische stapelaar bedient en u hoe u dit hefvoertuig in uw bedrijf kunt inzetten:
| Voordelen | Nadelen | |
|---|---|---|
|
|
Elektrische stapelaars
Bent u van plan dagelijks gebruik te maken van de stapelaar, zijn de afstanden binnen uw bedrijf vrij lang en is het gewicht van de goederen die u wilt optillen hoog? Dan is een robuuste en forse elektrische stapelaar wat u zoekt. Op basis van de hoge werksnelheid en de eenvoudige, elektrische voortbeweging hebben deze voertuigen een streepje voor op alle andere stapelaars. Elektrische stapelaars vindt u afhankelijk van het model met één of twee motoren:
- Bij semi-elektrische modellen wordt de lading met behulp van een krachtige hefmotor tot een hoogte van ca. 3.570 mm in- en uitgeslagen: intensief pompen met de dissel of het voetpedaal is bij dit model niet nodig.
- Volledig elektrische modellen hebben naast een hefmotor ook een elektrische aandrijfmotor waarmee het hefvoertuig wordt voortbewogen. Met een volledig elektrische stapelaar transporteert u ladingen moeiteloos over langere afstanden in uw magazijn.
Beide motoren worden door middel van een accu van energie voorzien. De gebruiksduur is bij elektrische stapelaars afhankelijk van de prestaties van de accu, die regelmatig moet worden opgeladen. Als uw elektrische stapelaar wordt aangedreven door een loodzuuraccu moet u daarnaast regelmatig gedemineraliseerd water bijvullen.
| Voordelen | Nadelen | |
|---|---|---|
|
|
4. Veelgestelde vragen over stapelaars
In tegenstelling tot vorkheftrucks hebben stapelaars geen tegengewicht, omdat het zwaartepunt van de lading zich binnen de vorkstructuur bevindt. Hierdoor zijn stapelaars zeer wendbaar en kunnen ze ook in magazijnen met smalle gangpaden worden gebruikt.
Zodra u een lading met een stapelaar vervoert, dient u altijd op de bewegende delen te letten. Dit is vooral belangrijk als u met het voertuig over een oneffen bodem of door bochten rijdt. Houd er rekening mee dat u als bestuurder de verantwoordelijkheid hebt om ongevallen met andere personen te voorkomen. Daarnaast dient u te controleren of de stapelaar op de rem staat op het moment dat u goederen in- of uitlaadt. Zorg ervoor dat u het voertuig nooit overbelast of goederen transporteert die gevaarlijk uitsteken.
Bij een stapelaar met een accu dient u altijd in de gaten te houden of de accu voldoende is opgeladen – zowel voor als na uw werkzaamheden.
Voor het bedienen van stapelaar is een speciaal stapelaarrijbewijs niet verplicht. Het Arbobesluit schrijft in artikel 7.17c lid 1 voor dat werknemers die hijs- hefwerktuigen bedienen over specifieke deskundigheid moeten beschikken. Het wordt aan de werkgever overgelaten hoe een werknemer deze specifieke deskundigheid opdoet. Verder is het zo dat iemand die een stapelaar bedient minimaal 16 jaar oud dient te zijn en er tot zijn of haar 18e alleen onder deskundig toezicht mee mag werken.
Over het algemeen wordt aangeraden om werknemers een certificaat te laten behalen voor de bediening van een stapelaar. In het geval van een ongeval kunt u dan aantonen dat de bestuurder deskundig is opgeleid. Een opleiding voor het behalen van een stapelaarrijbewijs of -certificaat met een geldigheid van 5 jaar wordt door meerdere opleidingsinstituten aangeboden.
Om ongelukken op de werkvloer te voorkomen, moet u de stapelaar en andere hefvoertuigen controleren voor gebruik. Daarnaast dienen dagelijks de onderdelen op veiligheid en functioneren te worden geïnspecteerd: deze zichtcontrole omvat het remsysteem, het hefgedeelte, de wielen en de elektra. Verder dient u erop te letten dat alle lasnaden van de stapelaar onbeschadigd zijn en dat dissel normaal in alle richtingen te bewegen is. Lekkende vloeistoffen wijzen erop dat de stapelaar zo snel mogelijk moet worden nagekeken.
Naast deze zichtcontrole schrijft het Arbobesluit artikel 7.4a voor dat u als werkgever verplicht bent om al uw mobiele arbeidsmiddelen jaarlijks te laten keuren.
