- Geschikt voor binnen en buiten
- Groot werkbereik door 360° zwenkradius
- Met vergrendeling / remeenheid
22 Werkdagen

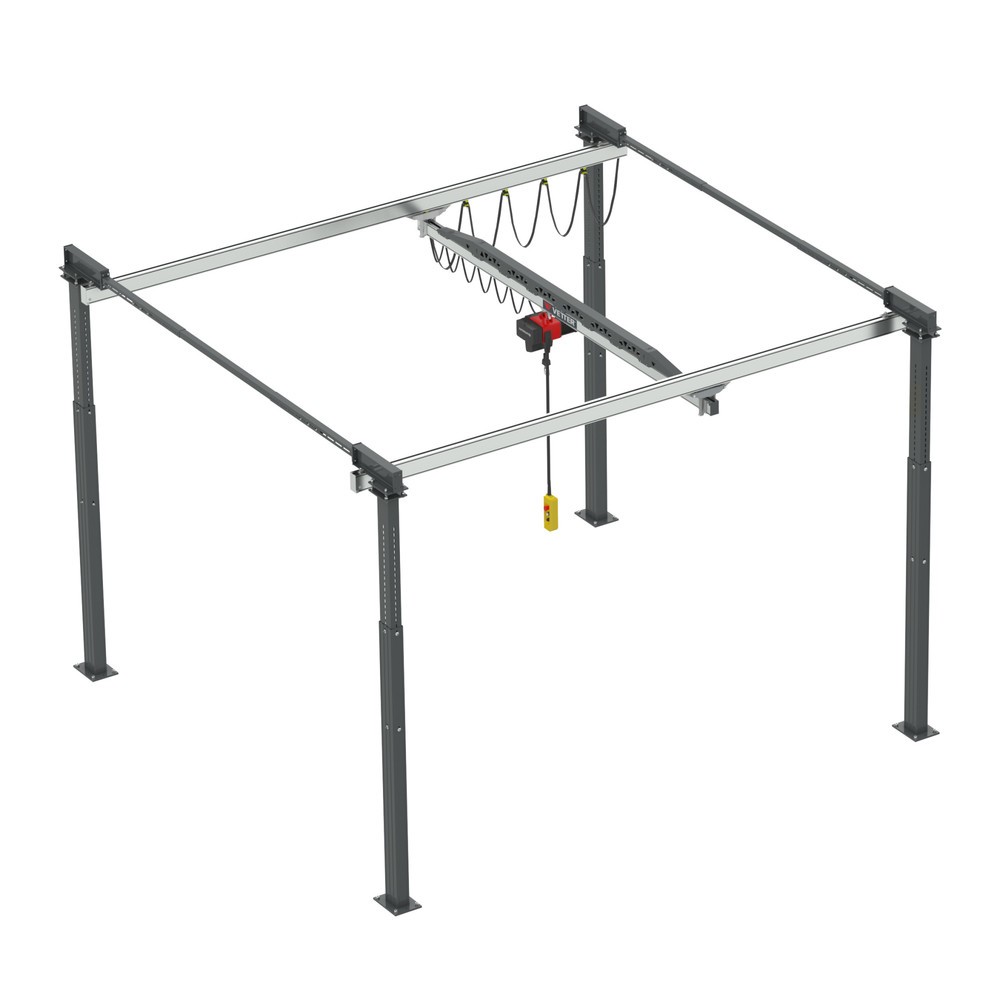

- Modulair kraansysteem voor lichte industriële toepassingen binnen
- Geschikt voor omgevingstemperaturen van +5 °C tot +40 °C
- Geen belasting voor de halconstructie
25 Werkdagen
- Verrijdbare portaalkraan VETTER inclusief katrolblok met rechte tandwielen en handmatige duwwagen
- Voor flexibel werken op wisselende werkplekken
- Compact ontwerp voor gebruik in krappe ruimtes
27 Werkdagen

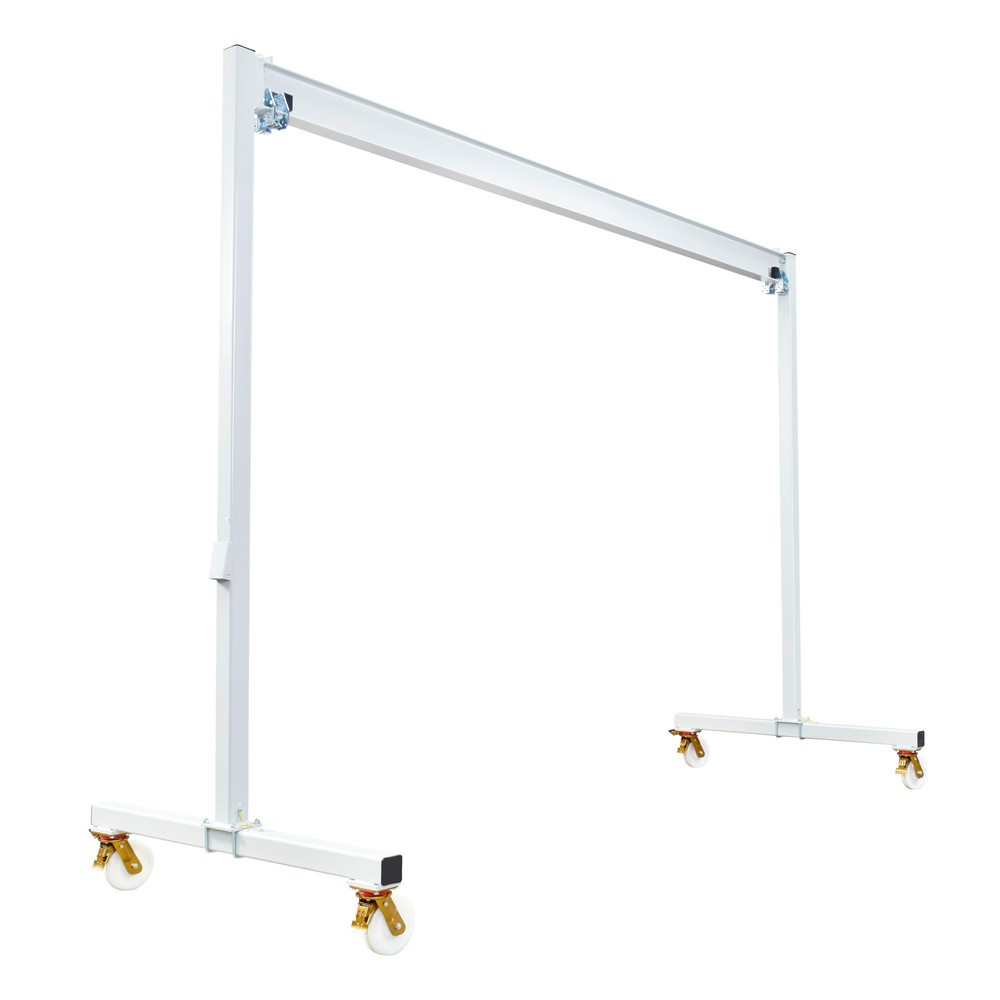

- Verrijdbare portaalkraan VETTER
- Voor flexibel werken op wisselende werkplekken
- Compact ontwerp voor gebruik in krappe ruimtes
27 Werkdagen

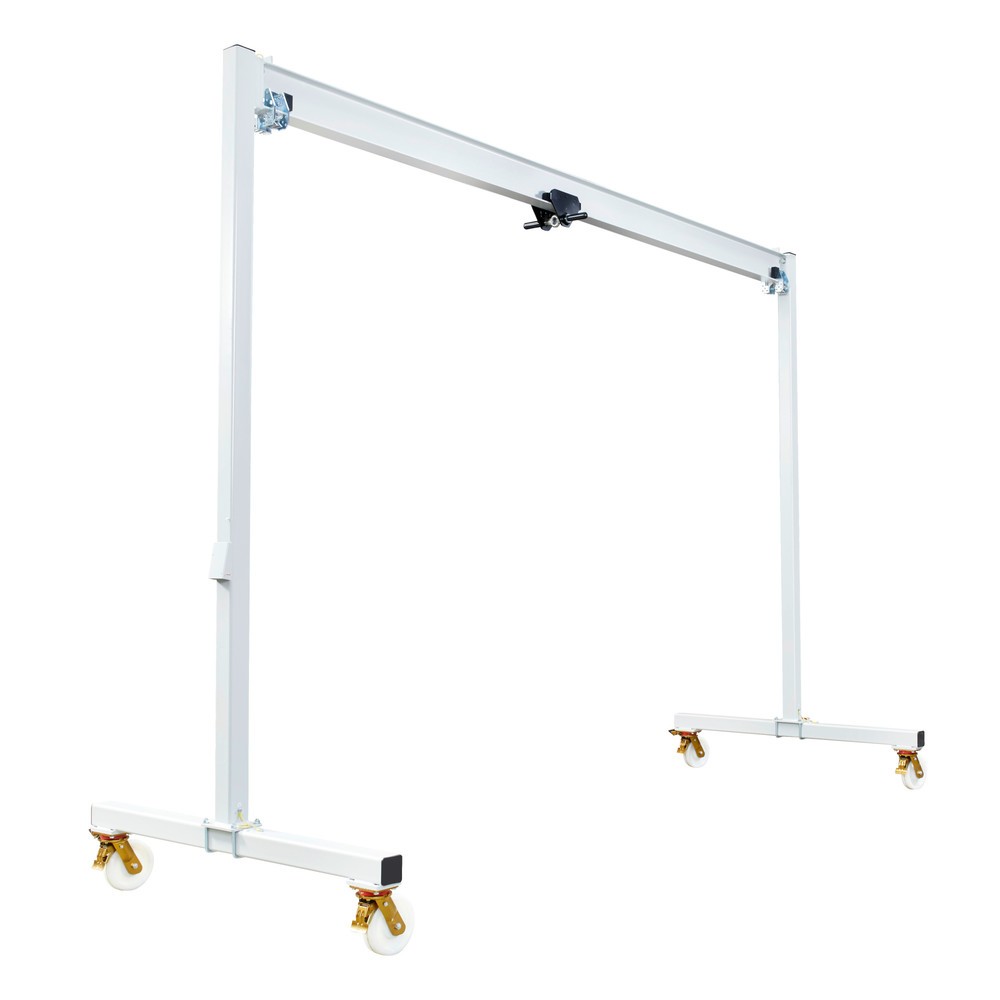

- Verrijdbare portaalkraan VETTER met handmatige duwwagen
- Voor flexibel werken op wisselende werkplekken
- Compact ontwerp voor gebruik in krappe ruimtes
27 Werkdagen
- Snelle oplossing om kortstondig lasten te hijsen
- Modulaire constructie maakt gebruik mogelijk in wisselende montageomgevingen
- Eenvoudig demonteerbaar en plaatsbesparend transporteerbaar
54 Werkdagen
- Snelle oplossing om kortstondig lasten te hijsen
- Modulaire constructie maakt gebruik mogelijk in wisselende montageomgevingen
- Eenvoudig demonteerbaar en plaatsbesparend transporteerbaar
54 Werkdagen

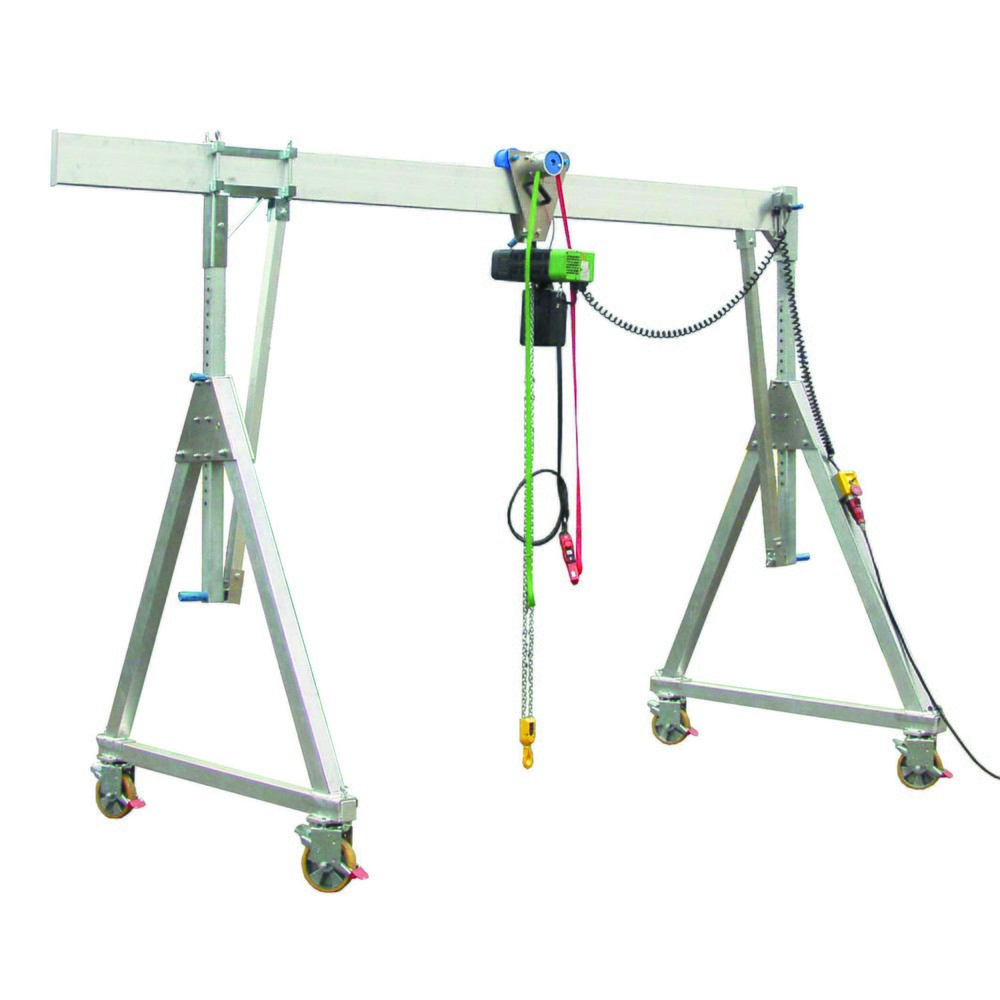

- Verrijdbare portaalkraan VETTER
- Inclusief elektrische takel LIFTKET met handmatige duwwagen
- Voor flexibel werken op wisselende werkplekken
32 Werkdagen

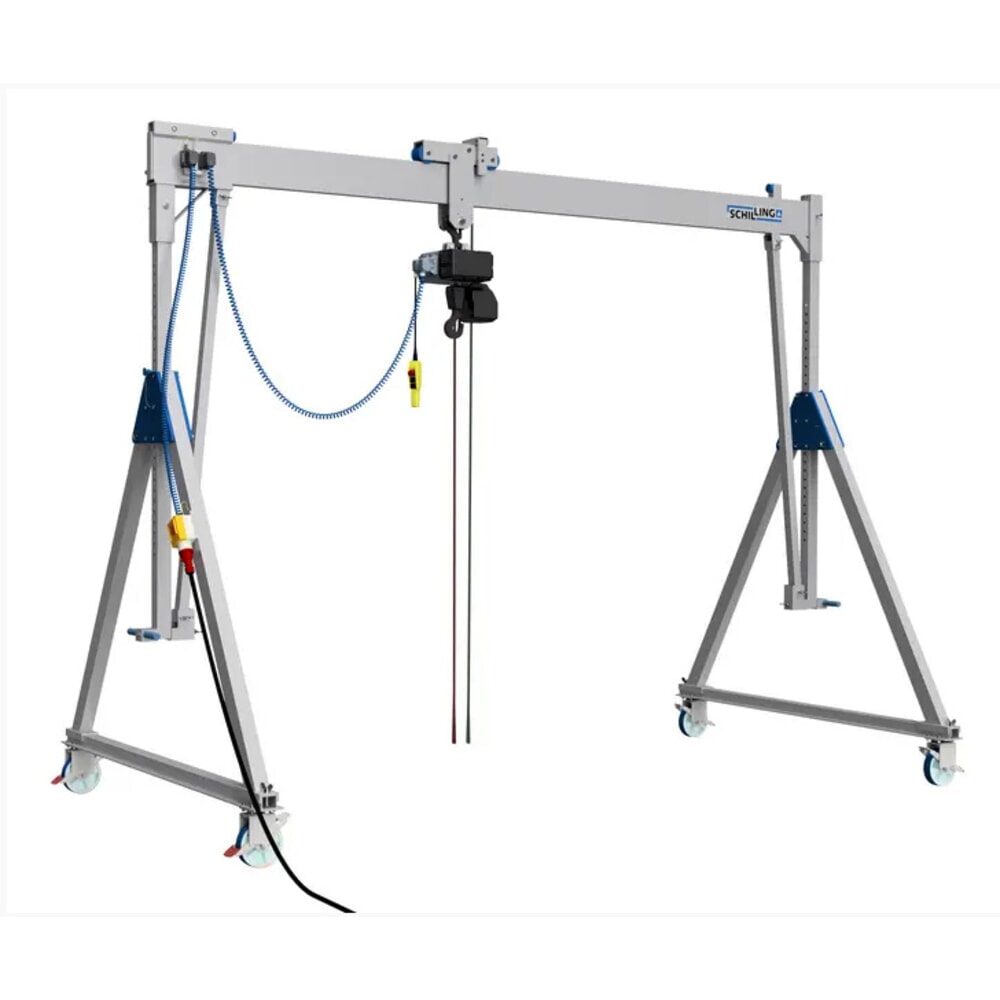

- Bedraing/voeding voor enkeldraads aluminium portaalkraan Geschikt
- voor binnen- en buitengebruik
- Aansluitkettingtakel via 6-polige stekker (volgens DIN EN 60 529 IP55)
7 Werkdagen
- Muurhouder voor aluminium portaalkraan, stationair
- Ideaal om over deur- of raamopeningen te plaatsen
- Steun aan de muurbeugel kan 180° gedraaid worden (gelost) Verkrijgbaar
7 Werkdagen
- Dolly voor aluminium portaalkraan SCHILLING
- 4 geveerde zwenkwielen van plaatstaal
- Geïntegreerde wiel- en tandkransrem
7 Werkdagen

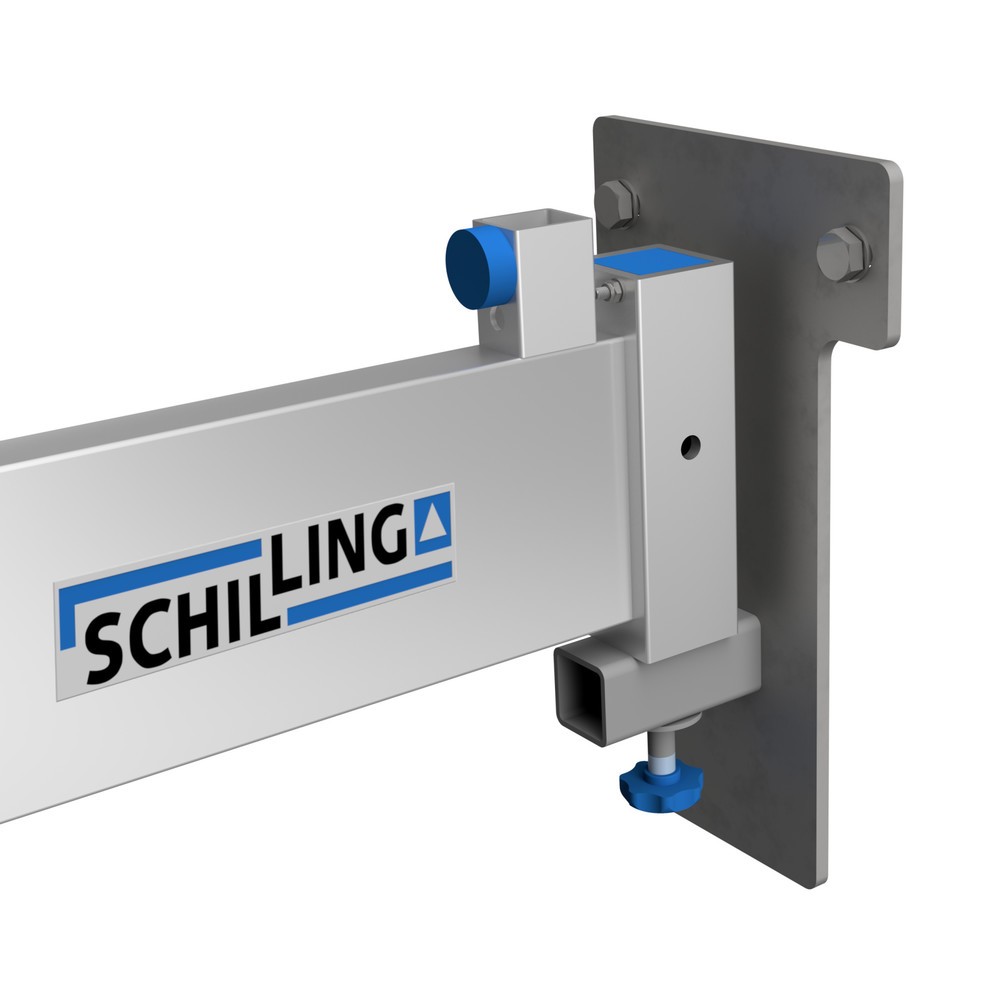

- Wandconsole voor aluminium portaalkraan SCHILLING met dubbele traverse
- Ideaal voor plaatsing boven deur- of raamopeningen
- Drager op de wandconsole 180° draaibaar (onbelast)
7 Werkdagen
- Bedraing/voeding voor dubbele ligger aluminium portaalkraan Geschikt
- voor binnen en buiten gebruik
- Aansluitkettingtakel via 6-polige stekker (volgens DIN EN 60 529 IP55)
7 Werkdagen

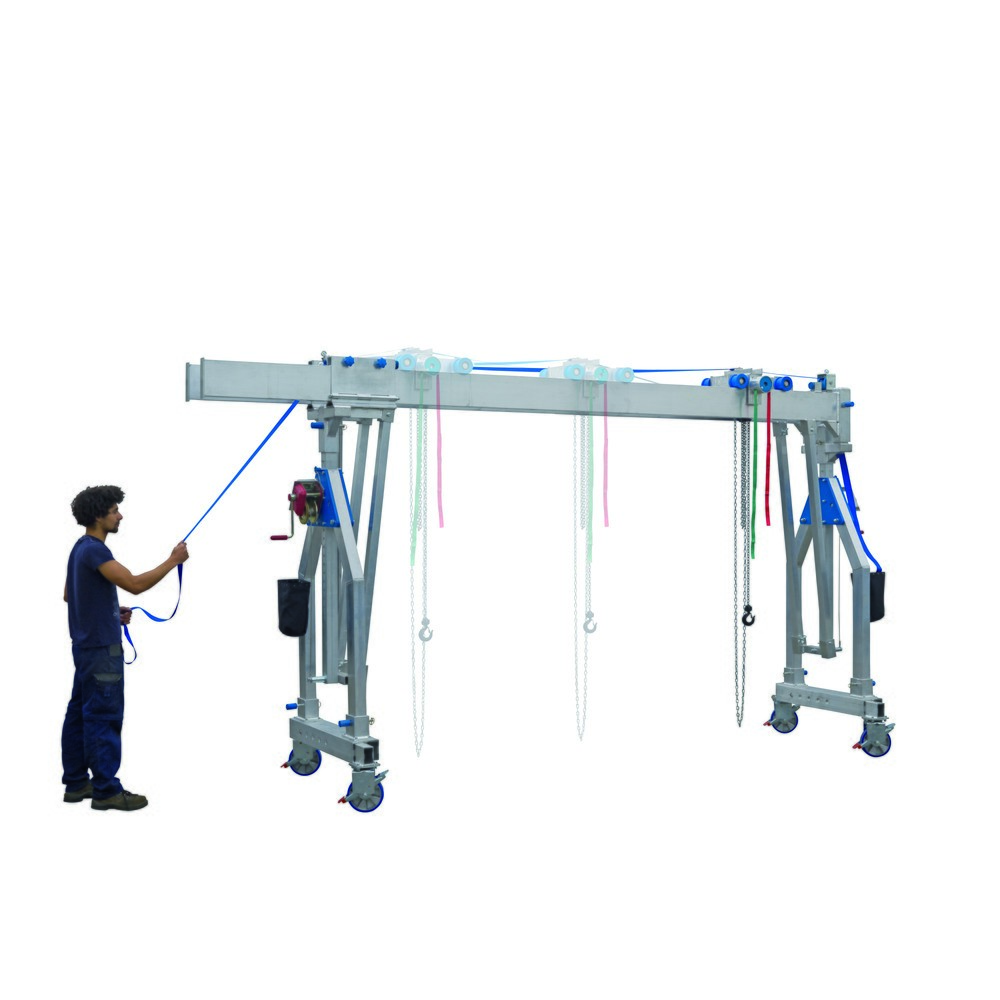

- Circulatieband voor enkele ligger aluminium portaalkraan
- Om de trolley op veilige afstand te verwerken
- Ideaal bij het werken over putten of andere obstakels
7 Werkdagen
- Handmatige lier voor aluminium portaalkraan, incl. twistbestendig draadtouw (Ø 7 mm)
- 90 mm slag per rotatie
- 2 aantal (1 lier per zijframe)
7 Werkdagen
- Allround tape voor dubbele ligger aluminium portaalkraan
- Voor het proces van de trolley op veilige afstand
- Ideaal bij het werken over putten of andere obstakels
7 Werkdagen

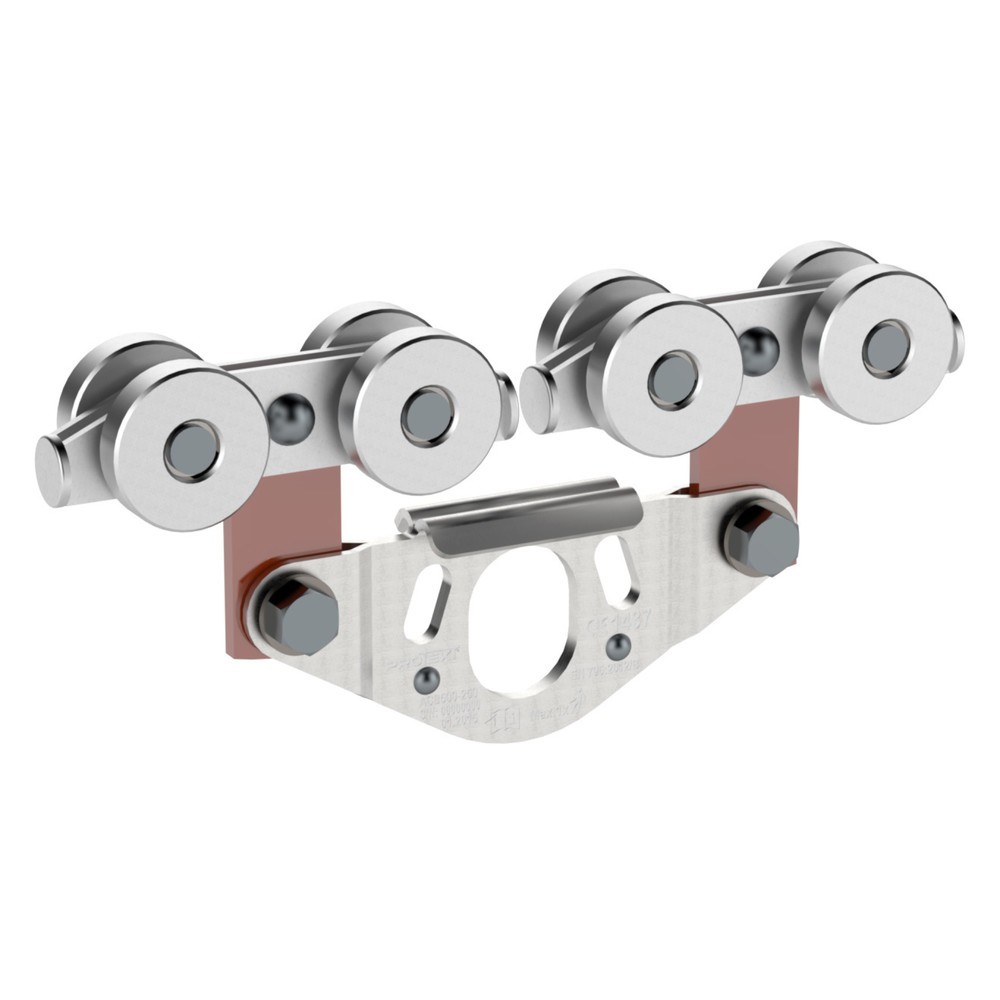

- Leuning kat voor persoonlijke veiligheid voor PLANETA Aluminium portaalkraan RAPK/RLPK
- Stil en veilig lopen op de drager
- Evenwichtige lastverdeling
23 Werkdagen
- Opnamemogelijkheid voor heftrucks
- Opening 190 x 80 mm voor vorken 150 x 50 mm
- Voor montage op de bevestigingssokkel
25 Werkdagen
- Voor het verplaatsen op een vlakke betonnen vloer
- Incl. dissel en koppeling voor sleeptransport
- Geschikt voor koppelingsbouten met een diameter tot 35 mm
25 Werkdagen
- Transportwagen voor PLANETA aluminium portaalkraan RAPK/RLPK
- Voor krachtbesparend transport van de kraandrager
- via bout en veerplug (inclusief opvangband)
44 Werkdagen
Hef- en hijskranen voor het heffen van verschillende lasten
Met een hijs- of hefkraan kunt u zware goederen ophijsen, verplaatsen en neerlaten zonder dat daarvoor mankracht nodig is. In dit aankoopadvies leest u welke hijskraan het meest geschikt is voor uw doeleinden.
1. Wat zijn hijskranen?
Met een hijskraan kunt u lasten tot enkele tonnen veilig optillen en naar een andere locatie verplaatsen. Hijskranen werken volgens de wetten van de hefboomwerking, en net als een katrol: de last wordt door middel van slijtvaste kabels omhoog gehesen. Deze worden over beweegbare of vaste rollen geleid, zodat er minder kracht nodig is om zware goederen op te tillen. Bovendien kunnen hijskranen in verschillende richtingen worden gedraaid en – afhankelijk van het model – ook voor mobiele toepassingen worden gebruikt. In tegenstelling tot eenvoudige materiaal- en goederenheffers kan bij een hijskraan de last in alle richtingen worden getild.
Om de zware gewichten aan te kunnen, bestaat de kraan uit een robuust metalen frame. Het ontwerp varieert van gelijklopende frames tot frames met meerdere poten of stutten. Met behulp van de takel die aan de laadkraan is bevestigd, kunt u de goederen op betrouwbare en veilige wijze naar verschillende hoogtes transporteren. Veel varianten hebben ook een kraanarm of giek met loopkat, die de actieradius enorm vergroot: de giek kan worden uitgeschoven of in een cirkel worden gedraaid om de goederen te verplaatsen.
2. Zo kiest u de juiste hijskraan
Afhankelijk van de vorm en het gewicht van de last en de condities op de locatie moet een hijskraan aan verschillende eisen voldoen:
Mobiel of stationair inzetbaar
Bij Jungheinrich PROFISHOP kunt u zowel mobiel verrijdbare als vast geïnstalleerde hijskranen kopen. Veel van onze professionele kranen kunnen stevig aan de grond worden verankerd met robuuste haken of pluggen. We hebben daarnaast ook wandkranen in ons assortiment die kunnen worden bevestigd aan speciale muursystemen of stalen draagbalken.
Voor mobiele toepassingen bieden we hijskranen aan die gemakkelijk kunnen worden verplaatst – zelfs onder belasting. Deze modellen zijn uitgerust met een chassis met wielen in plaats van een onderstel, zoals onze werkplaatskranen en kranen met contragewicht. Laadkranen zijn ook bijzonder mobiel: deze hijskranen worden op een vrachtwagen of bestelwagen gemonteerd en getransporteerd. Op de omslagplaats kan de kraan rechtstreeks vanaf het voertuig laden en lossen. Zodra het werk klaar is, wordt de laadkraan plaatsbesparend en verkeersveilig ingeklapt.
Aandrijving
Een hijskraan kan op drie manieren worden aangedreven:
| Aandrijving | Functioneren |
|---|---|
| Elektrisch |
Een elektrische hijskraan moet worden aangesloten op een geschikte netaansluiting. De elektrische kettingtakel wordt bediend via een bedieningspaneel. Een stroomkabel die over de loopkat loopt, voorziet het hijsmechanisme van stroom. Er zijn eveneens modellen verkrijgbaar waarbij ook de zwenkarm elektrisch kan worden bewogen. Een noodstopfunctie garandeert te allen tijde de veiligheid bij hijswerkzaamheden. |
| Handmatig |
Bij een handmatige hijskraan bedient u het hijsmechanisme en het katrolblok met de hand via een handlier. Als de kraan ook een beweeglijke giek heeft, moet deze handmatig in de gewenste stand worden gedraaid. |
| Hydraulisch |
Hijskranen met een snelhijsfunctie worden aangedreven met hydraulische pompen. De gebruiker bedient een pomphendel, die de hydraulische kracht overbrengt op de lastarm en deze samen met de last optilt. De goederen kunnen op gecontroleerde wijze worden neergelaten via een hendel of handwiel. |
Draagvermogen
Het maximale draagvermogen voor hijs- of laadkranen wordt ook wel aangeduid als de werklast of working load limit (WLL). De fabrikant van de kraan geeft aan wat het draagvermogen is voor elk onderdeel waar gewicht op komt te staan, zoals de hijskabels of kettingen. Aangezien echter alle elementen in een hijskraan van elkaar afhankelijk zijn, is het laagste draagvermogen altijd doorslaggevend voor de algehele WLL en wordt dat als richtwaarde vermeld.
Daarom verschilt het draagvermogen van de verschillende kraanmodellen soms sterk van elkaar: zo zijn bij Jungheinrich PROFISHOP lichte aluminium modellen met een draagvermogen van slechts 1.000 kg verkrijgbaar. Deze hijskranen kunnen echter goed over de weg worden vervoerd. Daartegenover staan de robuuste, gestutte zwenkkranen van staal, waarmee zware lasten tot meer dan zes ton kunnen worden gehesen. Werkplaatskranen met een gespreid onderstel hebben bijvoorbeeld een middelzwaar draagvermogen tot 2.000 kg.
Hijshoogte
Bij hijskranen is de hijshoogte vaak afhankelijk van de totale hoogte van het kraanframe. Bij sommige hijskranen kan de giek onafhankelijk worden bewogen en opgehesen, omdat deze op een onderstel met stutten is gemonteerd.
- De driepoothijskranen van Jungheinrich PROFISHOP hebben een lage hefhoogte: tussen 1.000 en 3.500 mm. Deze kranen zijn vooral geschikt voor nauwe ruimtes of werkzaamheden waarbij in de diepte moet worden getild.
- Onze draai- of zwenkkranen daarentegen kunnen alle lasten tot zes meter boven zichzelf uit hijsen.
- Met nog grotere versies, zoals torenzwenkkranen, kunt u zelfs hijshoogtes tussen 50 en 100 meter bereiken. Deze kranen worden meestal gebruikt voor de bouw van gebouwen of windturbines.
Lengte van de giek
De lengte van de giek is afhankelijk van het type hijskraan en kan sterk variëren. Bij de meeste hijskranen bevindt de loopkat met het hijssysteem zich op de giek van de kraan en wordt heen en weer geschoven. De mogelijke actieradius van de hijskraan is groot of klein afhankelijk van de lengte van de giek.
Zo biedt Jungheinrich PROFISHOP werkplaatskranen aan met een giek van drie meter lang, voldoende om effectief machines of reserveonderdelen aan te dragen. Op stutten gemonteerde zwenkkranen daarentegen bieden een grotere reikwijdte om materialen, bouw- of constructieonderdelen te verplaatsen. De giek kan wel tien meter of meer zijn. De lengte van portaalkranen, die een onbeweegbare centrale giek hebben, varieert echter ook. Bij Jungheinrich PROFISHOP vindt u kleinere modellen met een giek van ongeveer drie meter lang of uitvoeringen met een werkbreedte van zes meter.
Reikwijdte
De reikwijdte van een hijskraan beschrijft de lengte waarbinnen lasten kunnen worden vervoerd met de loopkat en de takel op de giek. Het maximale draagvermogen of de maximale lading kan niet over de gehele lengte van de giek worden behaald. De fabrikant specificeert daarom per model het interval tussen de minimale en maximale reikwijdte, waarbinnen de kraan kan worden gebruikt. Vervolgens wordt aangegeven hoeveel last er voor welke reikwijdte mag worden gehesen.
Zo kan de reikwijdte van een aan de wand gemonteerde zwenkarmkraan tussen 1.800 en 5.800 mm bedragen voor een zes meter lange giek. Volgens de specificaties van de fabrikant mag u de maximale last van 500 kg tot een reikwijdte van 4.400 mm hijsen. Bij een reikwijdte die groter is, is het laadvermogen maximaal 250 kg.
3. Soorten hijskranen en hun toepassing

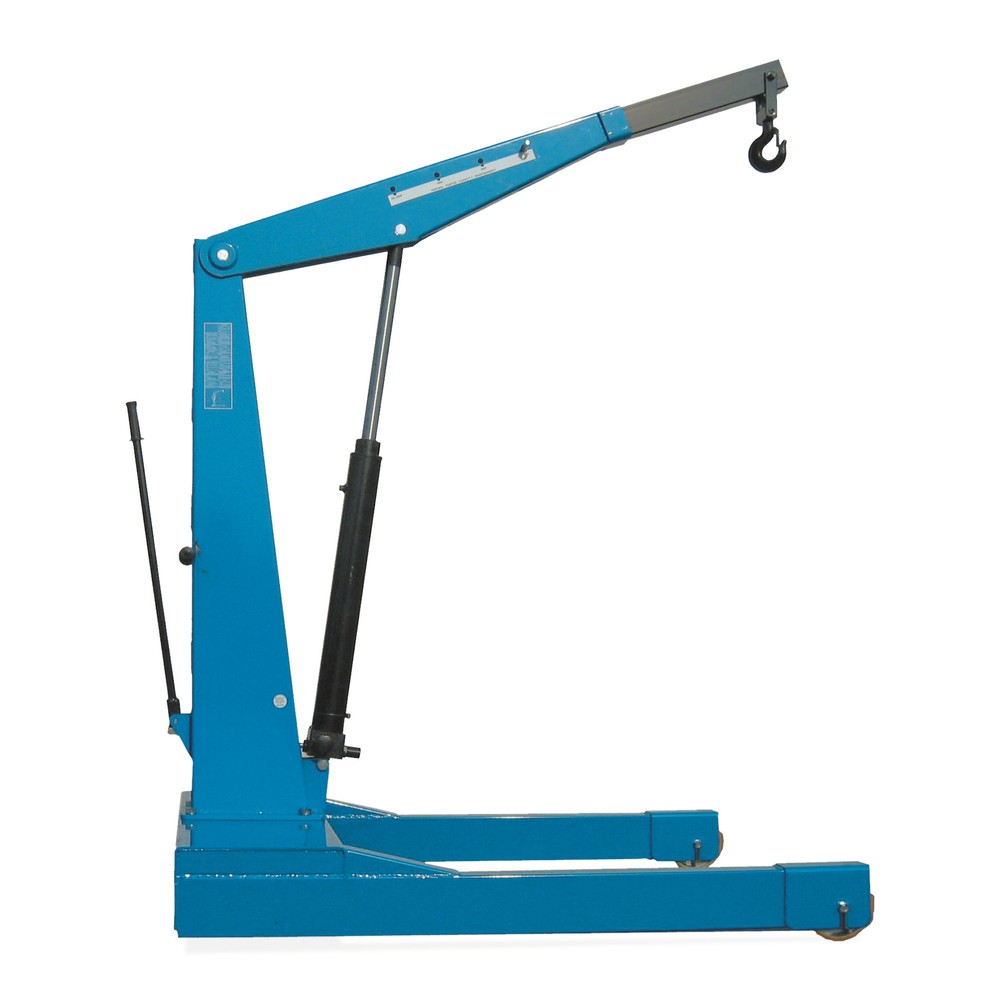

Werkplaatskranen
Hefkranen voor werkplaatsen zijn dankzij hun compacte ontwerp ideaal voor gebruik in kleine ruimtes. Dankzij aan het kraanframe bevestigde rollen zijn werkplaatskranen wendbaar en mobiel. In principe kunnen deze kleine kranen, die ook wel montagekranen worden genoemd, in twee categorieën worden onderverdeeld: enerzijds zijn er modellen die op een gelijklopend of gespreid onderstel zijn gebouwd.
Het gelijklopende, verrijdbare onderstel van deze werkplaatskraan is zo gedimensioneerd dat u er gestandaardiseerde europallets en hijskooien makkelijk tussen kunt rijden. Vanuit die positie kunt u in een handomdraai zware onderdelen of samengestelde goederen verplaatsen.
Draagvermogen: max. 1.000 kg
Hijshoogte: max. 3.500 mm
Deze werkplaatskraan heeft daarentegen een gespreid onderstel met wielen. Hierdoor kunt u kleinere installaties en machines rechtstreeks voorzien van goederen of reserveonderdelen. Deze werkplaatskranen zijn ook bijzonder geschikt om een motorblok te installeren, aangezien het lage chassis van deze kraan onder een voertuig kan worden gereden zodat u dichtbij genoeg komt om de motor te vervangen.
Draagvermogen: max. 2.000 kg
Hijshoogte: max. 4.000 mm
| Kenmerken | Toepassing | Voordelen |
|---|---|---|
|
|
|
Veel van onze werkplaatskranen zijn opklapbaar. Opklapbare kranen zijn vooral geschikt voor sporadische werkzaamheden: zodra ze niet meer nodig zijn, kunnen ze plaatsbesparend worden opgeborgen.
Ballastkranen
Met onze ballastkranen kunt u ongehinderd naar stellingen en machines toe rijden: het chassis bevindt zich onder de contragewichten, zodat de giek en de mast vrij kunnen laden en lossen. Op die manier wordt het zwaartepunt gunstig verlegd en wordt een hoog draagvermogen gegarandeerd. Zelfs zware lasten kunnen nauwkeurig worden omhoog getakeld en neergelaten met behulp van een hydraulische pomp, die u bedient via een lange hendel. De bij Jungheinrich PROFISHOP verkrijgbare ballastkranen kunnen naar keuze met of zonder ballast-vulmateriaal worden gekocht.
Draagvermogen: max. 1000 kg
Hijshoogte: max. 4.000 mm
| Kenmerken | Toepassing | Voordelen |
|---|---|---|
|
|
|
Portaalkranen
Een portaalkraan biedt u optimale ondersteuning bij onregelmatig hijswerk, zoals reparaties aan machines of installaties en het vervangen van machineonderdelen. Deze hijskranen bestaan uit twee zijlingse steunen waarop een horizontale draagbalk – de lasttraverse – ligt. Aangezien het gewicht van de lading op de steunen rust, is er geen contragewicht nodig. Onze portaalkranen zijn verkrijgbaar met enkelvoudige of dubbele traverse.
Met een portaalkraan kunt u veilig zware lasten van meerdere tonnen hijsen: door middel van een elektrische kettingtakel of een eenvoudige kabellier kunt u zware machineonderdelen hijsen en laten zakken. De takel en de last hangen aan een loopkat, die horizontaal over de ligger geschoven wordt. Aangezien sommige portaalkranen ook zijn uitgerust met wielen, kunt u de geladen hijskraan ook over korte afstanden naar een andere locatie rijden. Goede remmen zorgen ervoor dat de portaalkraan te allen tijde kan worden vastgezet en veilig kan worden bediend.
Draagvermogen: max. 3.200 kg
Hijshoogte: max. 4.000 mm
| Kenmerken | Toepassing | Voordelen |
|---|---|---|
|
|
|
Zwenkkranen
Zwenkkranen zijn zo ontworpen dat u er lasten mee kunt optillen en verplaatsen in een straal van 360 graden. Op die manier kunnen machineonderdelen of zwaar materieel nauwkeurig naar de gewenste plek worden getild. In principe wordt een onderscheid gemaakt tussen twee verschillende soorten:

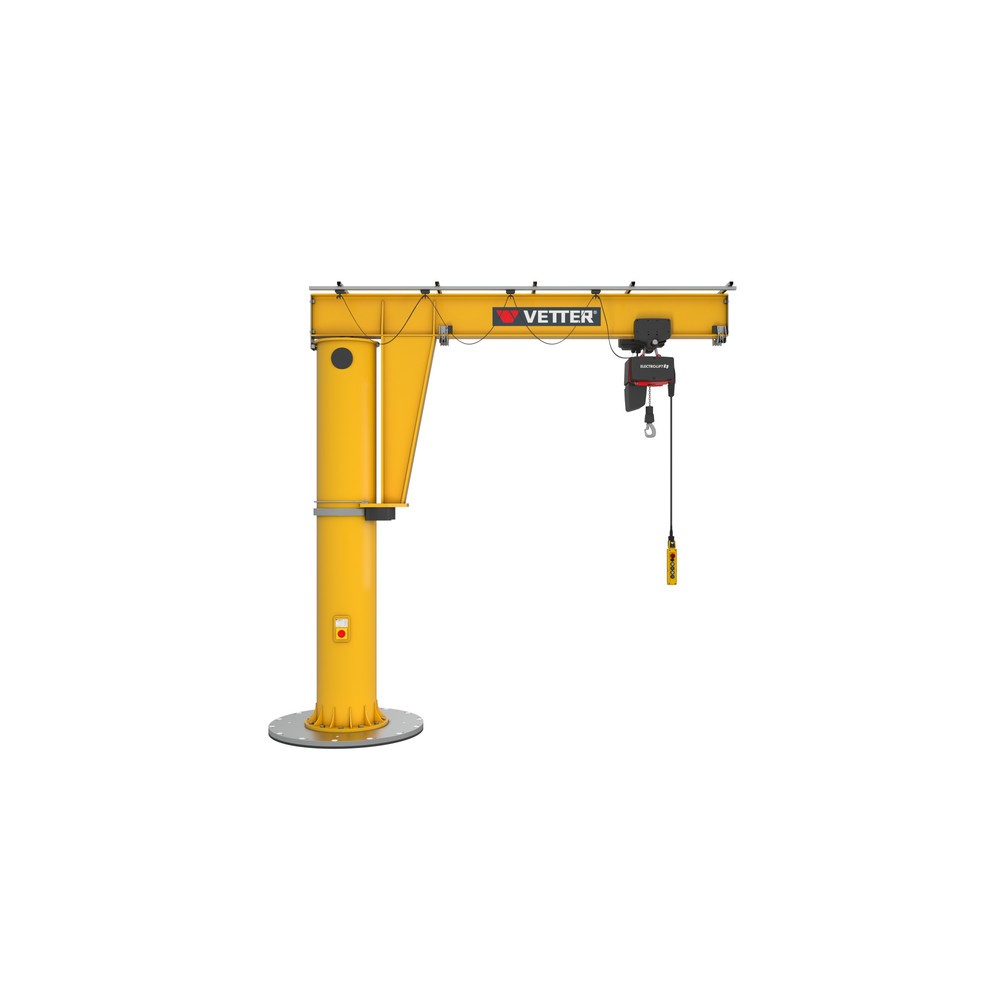

Kolomzwenkkraan: deze hijskraan bestaat uit een draagmast met een voet en een lange giek. De last wordt gehesen met een elektrische ketting- of kabeltakel, die eenvoudig te bedienen is. Door middel van de loopkat, die op de giek heen en weer schuift, en de zwenkfunctie kunt u de last feilloos laten zakken op de plaats van gebruik. Stationaire zwenkkranen op stutten worden stevig aan de grond of de fundering bevestigd. Dit zorgt ervoor dat een zwaarbeladen kraan te allen tijde stabiel en veilig staat.
Draagvermogen: max. 6.300 kg
Hijshoogte: max. 5.100 mm
Wandzwenkkraan: dit type hijskraan kan met behulp van beugels aan wanden van gewapend beton of stalen draagbalken worden bevestigd. Bovendien leveren we bij aanschaf ook bevestigingsplaten mee waarmee het apparaat kan worden vastgelast. Wandzwenkkranen kunnen tot 180 graden draaien. Dankzij de lange giek van meer dan vijf meter is de actieradius groot. Hierdoor kunt u zware onderdelen in werkplaatsen en magazijnen op betrouwbare en doeltreffende wijze verplaatsen tijdens de alledaagse werkzaamheden in uw bedrijf. Aangezien de kraan rechtstreeks aan de stalen draagbalken van het gebouw kan worden gemonteerd, is deze kraan ideaal voor gebruik in lage hallen.
Draagvermogen: max. 1.000 kg
Hijshoogte: max. 6.000 mm
| Kenmerken | Toepassing | Voordelen |
|---|---|---|
|
|
|
Bij Jungheinrich PROFISHOP kunt u eveneens mobiele kolomzwenkkranen kopen, die u van de ene naar de andere bedrijfslocatie kunt verplaatsen. Sommige modellen met geïntegreerd contragewicht kunnen gemakkelijk met een stapelaar of brugkraan worden vervoerd. Onze kolomzwenkkranen kunnen ook worden uitgerust met een dissel, een verrijdbaar onderstel en speciale vorkkokers voor stapelaars, zodat ze makkelijk op een aanhangwagen kunnen worden geplaatst.
Driepoot
Als u een kraan nodig heeft voor mobiel gebruik op een moeilijke ondergrond, is een driepoot ideaal: dankzij het aluminium frame is dit model gemakkelijk te vervoeren en snel te monteren op de gewenste plek. Driepoten zijn bijzonder effectief bij kanaal- of tunnelwerkzaamheden: de drie poten kunnen gespreid boven schachten en greppels worden opgesteld. Zo kunt u het benodigde materiaal, gereedschap of de machines veilig de diepte in laten zakken. Bij de meeste modellen kunnen de steunpoten telescopisch worden uitgeschoven, en zijn deze voorzien van rubberen antislip-doppen.
Draagvermogen: max. 1.000 kg
Hijshoogte: max. 3.500 mm
Alle driepoten die u bij Jungheinrich PROFISHOP kunt kopen, zijn corrosie- en weerbestendig. Zo zijn deze kranen bestand tegen vuil en spatwater, alsook tegen extreme temperaturen. Daarom kunt u deze hijskranen ook met gerust hart buiten gebruiken.
| Kenmerken | Toepassing | Voordelen |
|---|---|---|
|
|
|
4. Toebehoren voor hijskranen van Jungheinrich PROFISHOP
Onze hijskranen kunnen worden uitgebreid met verschillende accessoires voor zwenkkranen. U kunt bijvoorbeeld voor vorkkokers voor stapelaars of een chassis met wielen kiezen om de kraan makkelijker te vervoeren. Daarentegen zorgt extra bevestigingsmateriaal ervoor, dat er in stilstand niets kan gebeuren.
Lasttraversen
Lasttraversen voor hijskranen en stapelaars zijn ideaal voor het vervoer van zware of langwerpige ladingen met een gelijkmatige gewichtsverdeling. U kunt de lading snel en gemakkelijk ophangen aan de twee tot vier veiligheidshaken. Zodra het materiaal met de lier van de hijskraan op de traverse wordt gehesen, hangt de lading vanzelf recht en kan veilig worden verplaatst. Ook big bags kunnen eenvoudig worden verplaatst door middel van een 4-punts ophanging. Onze professionele traversen zijn gemaakt van duurzaam en sterk staal of aluminium. Ook verkrijgbaar zijn modellen die thermisch verzinkt zijn.
U kunt onze professionele lasttraversen daarnaast verkrijgen in een speciale uitvoering voor stapelaars. De traversen kunnen zo gemakkelijk worden opgetild met de vorken van een hefvoertuig. Met behulp van de haaksystemen of lieren die aan de traverse zijn bevestigd, kunt u zware lasten op gecontroleerde manier hijsen.
4-punts lasttraverse
2-punts lasttraverse
Kraanvorken
Ideaal voor de sporadische omslag van goederen zijn de praktische kraanvorken uit onze online shop, die aan de hijskraan worden gehangen: dankzij het hoge draagvermogen kunt u in een mum van tijd zware pallets of pakketten laden en lossen. Met de kraanvork kunt u gestandaardiseerde europallets gemakkelijk in de lengte of dwars oppakken. Het manuele of automatische contragewicht zorgt er bovendien voor dat het zwaartepunt altijd in evenwicht is en er niets kan afvallen.
Onze kraanvorken zijn gemaakt van profielstaal of aluminium en zijn zeer duurzaam, en dus geschikt voor gebruik binnen en buiten. Bovendien kunt u bij de meeste modellen de vork in elkaar schuiven en vastzetten. Op die manier is het ook mogelijk om goederen zoals haspels, spoelen of kabeltrommels makkelijk te grijpen.
5. Veelgestelde vragen over hijskranen
Om ervoor te zorgen dat u een hydraulische hijskraan zo lang mogelijk kunt gebruiken, is het belangrijk om de juiste olie te gebruiken. Daarom adviseren wij u een hydraulische olie te kiezen die voldoet aan de technische vereisten van de kraan. Bovendien moet het smeermiddel bestand zijn tegen de omstandigheden in de omgeving, zoals de gebruikstemperatuur en de systeemdruk.
Zo zijn bijvoorbeeld universele hydraulische oliën optimaal geschikt, omdat zij zijn ontwikkeld om tussen -30 en 50°C te werken. Deze olie zorgt ervoor dat het hydraulische systeem nauwkeurig te controleren is. Bovendien is de hydraulische olie bestand tegen veroudering en zorgt ze ervoor dat de hijskraan niet zo vaak hoeft te worden onderhouden.
Volgens het Warenwetbesluit Machines moet de werkgever voor het installeren, demonteren of ombouwen van een mobiele hijskraan een toezichthouder voor het werk aanwijzen, meestal de machinist. Deze persoon moet erop toezien dat de kraan wordt geïnstalleerd in overeenstemming met de montage-instructies. Bovendien moeten de plaatselijke omstandigheden met betrekking tot het draagvermogen van de grond in acht worden genomen.
Overeenkomstig het Warenwetbesluit Machines, Artikel 6d moet de werkgever jaarlijks alle kranen met een draagvermogen van twee ton door een bevoegd persoon laten keuren. Deze bevoegde persoon moet zijn opgeleid op het gebied van kraanbesturing en op de hoogte zijn van de volgende zaken:
- Arbowetgeving
- Relevante Europese en nationale nnormen
- Kennis van elektrische componenten
- Technische regelingen van de EU over veilig werken met hijskranen
Verder moeten hijskranen iedere twee jaar worden gecontroleerd door een door de minister van SZW aangewezen controle-instantie, een zogenaamde certificerende en keurende instelling (CKI), waarvan er op dit moment zes in Nederland zijn.
