Heftafels

Met heftafels ­– ook wel schaarheftafels genoemd – kunt u gepalletiseerde of losse goederen naar een ergonomische werkhoogte of naar hogere opslagplekken tillen. Met mobiele heftafels kunt u ook lasten over korte afstanden verplaatsen. Dit artikel helpt u om het juiste product voor uw bedrijf te vinden.

1. Heftafels: veelzijdig te gebruiken in uw bedrijf

Heftafels zijn handige apparaten voor het magazijn en de intralogistiek, maar ook voor productielijnen en in verkoopruimten. Heftafels kunnen bijvoorbeeld worden gebruikt om goederen op pallets, verpakkingen of palletboxen te laden en lossen. De schaarheftafels zijn verkrijgbaar als stationaire heftafels of mobiele heftafels, die afhankelijk van het model handmatig, elektrisch of pneumatisch worden aangedreven. De toepassingsmogelijkheden van onze heftafels in één oogopslag:

Toepassing	Details
Ergonomisch werken	Platform kan worden ingesteld op elke gewenste werkhoogte om energie te besparen Orderpicken kan op een ergonomische manier worden uitgevoerd, waarbij de rug wordt ontzien
Gebruik als werkbank of werktafel	Op het stabiele platform kunnen montage- of verpakkingswerkzaamheden worden uitgevoerd. Kan worden gebruikt als zittend of staand werkstation dankzij de instelbare, ergonomische werkhoogte
Als goederenlift	Het platform wordt verticaal omhoog of omlaag gebracht met behulp van een frame met enkele of dubbele scharen Geschikt voor het laden en lossen van stellingen, productielijnen of ergonomische materiaaltoevoer voor werkbanken Hefbereik tot 2700 mm mogelijk
In plaats van laadbruggen of oprijplaten	Kan worden beladen of opgereden met een pompwagen of stapelaar Afhankelijk van het model, voor barrièrevrij laden via een oprijwig, bij de varianten met een U-vorm kunnen hefvoertuigen erin rijden
Integreren in automatische processen	Als tussenstation tussen bijvoorbeeld verschillende automatische productie- of verpakkingseenheden

2. Zo kiest u de juiste schaarheftafel

In ons assortiment vindt u een ruime keuze aan verschillende schaarheftafels, die verschillen in hun hefbereik, draagvermogen en andere opzichten. Om de heftafel te vinden die aan uw behoeften voldoet, zijn er een paar punten waar u rekening mee moet houden:

• Welk gewicht moet de heftafel kunnen dragen?
• Welke hefhoogte moet de heftafel kunnen bereiken?
• Wat zijn de afmetingen van het product en welke platformgrootte wordt benodigd?
• Waar wordt de schaarheftafel geïnstalleerd (binnen of buiten)?
• Hoe wordt de heftafel beladen?
• Moet de schaarheftafel stationair of mobiel zijn?
• Welke soort aandrijving moet de heftafel hebben?
• Zijn er bepaalde extra veiligheidsvoorzieningen gewenst?

Draagvermogen

Om veilig goederen op heftafels te kunnen tillen en ze eventueel te verrijden, mogen ze alleen met het aangegeven maximale gewicht worden belast. Voor de keuze van een geschikte heftafel moet u daarom uitgaan van de piekbelastingen die in uw bedrijf voorkomen. De bij ons verkrijgbare mobiele schaarheftafels hebben een maximaal draagvermogen van ongeveer 1000 kg, afhankelijk van het model. De stationaire schaarheftafels uit ons assortiment bieden een draagvermogen tot 8000 kg en zijn daarom ideaal voor het verticaal verplaatsen van zware lasten.

1. Als het hele platform gelijkmatig wordt belast, is het door de fabrikant opgegeven draagvermogen voldoende. Dus voor een maximale belasting van 1000 kg is een heftafel met een draagvermogen van 1000 kg afdoende.
2. Als de lading slechts op één helft van de lengte van het platform wordt geladen, mag slechts de helft van het maximale gewicht worden bereikt. Als u dus een heftafel met een draagvermogen van 2000 kg heeft en u wilt de last op één helft van het platform plaatsen, mag deze last slechts 1000 kg zijn.
3. Als de lading slechts over de halve breedte van het platform wordt geladen, geldt dat u de tafel met een derde van het maximumgewicht mag beladen. Als de schaarheftafel bijvoorbeeld een draagvermogen heeft van 1000 kg, mag maximaal 333 kg worden geladen op de halve breedte van het platform. Omgekeerd betekent dit: als er regelmatig lasten van 1000 kg over de halve breedte van het platform moeten worden geladen, heeft u een model met een draagvermogen van minstens 3000 kg nodig.

Hefhoogte

Of een schaarheftafel daadwerkelijk de functie kan vervullen die ervoor is bedoeld, hangt niet alleen af van het draagvermogen, maar ook van de hefhoogte. Dit kan variëren afhankelijk van het type schaarframe of de lengte van de schaar.

• Heftafels, die vooral als stationaire werktafels op ergonomische hoogte worden gebruikt:

Heftafels	Hefhoogte
Draaiplateau voor pallets	270 tot 780 mm
Heftafels met vlakke framescharen	80 tot 840 mm
Kantelheftafels	190 tot 850 mm

• Heftafels die als stationaire materiaal- of goederenlift worden gebruikt:

Heftafels	Hefhoogte
Enkelvoudige schaarheftafels	150 tot 1880 mm
Heftafels voor laden en lossen	80 tot 2700 mm
Dubbele schaarheftafels	270 tot 2700 mm

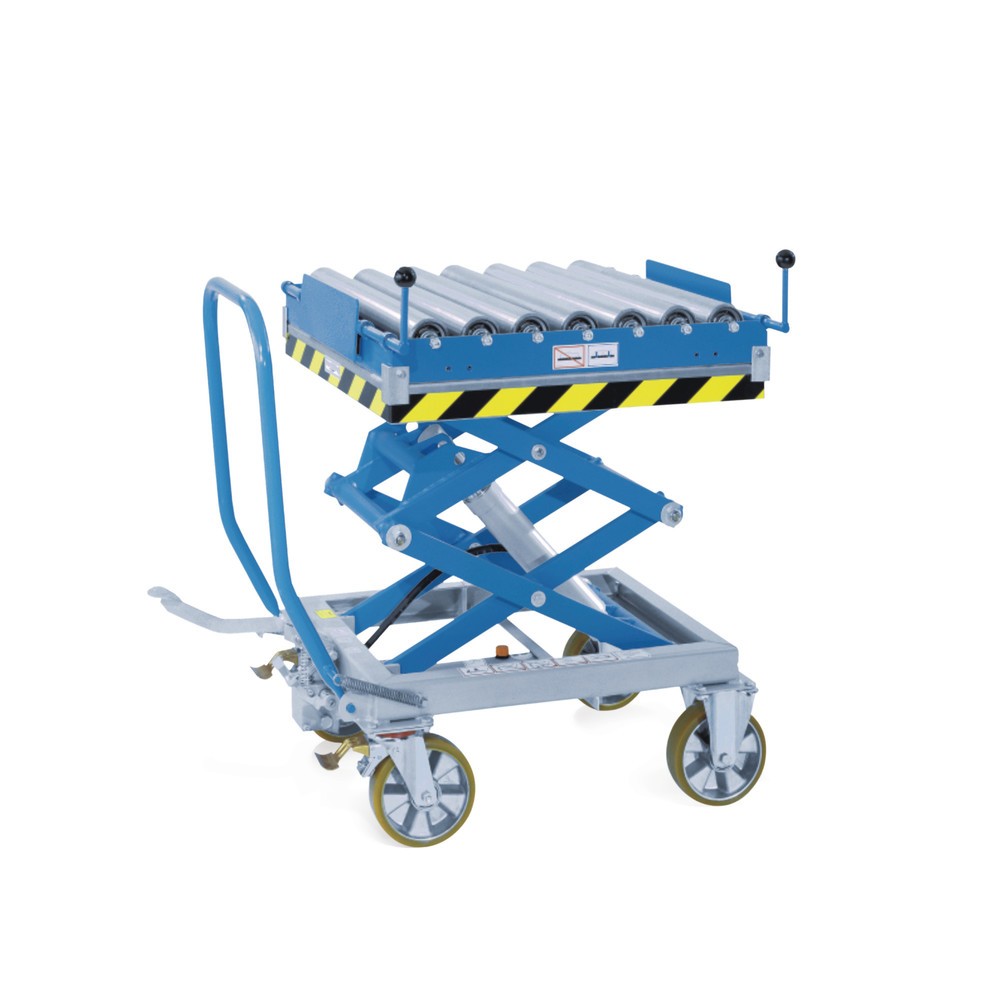

• Heftafels die als mobiele werktafels of goederenliften worden gebruikt:

Heftafels	Hefhoogte
Elektrische mobiele schaarheftafels	368 tot 1300 mm
Handmatige mobiele schaarheftafels	216 tot 1800 mm

Plaats van gebruik

Laden en lossen

Om goederen op de heftafels te laden of te lossen, worden gewoonlijk hefvoertuigen gebruikt, zoals palletwagens of stapelaars. Afhankelijk van het gewicht van de lading, de ruimtelijke omstandigheden en het beoogde gebruik van de schaarheftafel zijn de volgende opties mogelijk:

• Direct inrijden met stapelaar of palletwagen: bij deze modellen kunnen hefvoertuigen rechtstreeks in de U-vormige uitsparing van het platform worden gereden. De lading kunt vervolgens gemakkelijk en veilig op de tafel laten zakken.
• Laden of lossen via oprijwig: deze heftafels hebben een gesloten platform, waardoor de vorken van pompwagens of stapelaars niet rechtstreeks toegang hebben tot het platform. In plaats daarvan is het met behulp van een stevige oprijwig mogelijk om het platform op te rijden en goederen te laden of lossen.
• Laden of lossen met breedspoorstapelaars: de afstand tussen de laadvorken is bij breedspoorstapelaars groter dan bij de standaardversies. In ons aanbod vindt u schaarheftafels met platforms van slechts 800 mm breed. Hierbij kunnen de vorken van de breedspoorstapelaars dus gemakkelijk aan weerszijden van de tafel steken en de gepalletiseerde goederen direct boven het platform neerlaten of oppakken.
• Installatie in een put: om barrièrevrije toegang met hefvoertuigen mogelijk te maken zijn veel van onze stationaire heftafels ook geschikt om diep in de vloer te worden verzonken. Op die manier bevinden de vloer en het platform zich op dezelfde hoogte en kan er eenvoudig met palletwagens worden geladen en gelost.

Mobiele of stationaire schaarheftafels

Afhankelijk van het ontwerp kunnen heftafels mobiel of stationair worden gebruikt. Bij de twee varianten verschillen het draagvermogen en de haalbare hefhoogtes beduidend van elkaar: mobiele schaarheftafels hebben kleinere platforms en een lager draagvermogen dan stationaire heftafels. Ze bereiken gewoonlijk niet dezelfde hefhoogtes als stationaire modellen. Ze kunnen echter vlot worden verplaatst over korte afstanden en zijn dus veelzijdig inzetbaar.

Stationaire heftafels kunnen daarentegen stevig op de grond of zelfs in de vloer worden geïnstalleerd. Aangezien deze modellen een hoog draagvermogen en grote hefhoogte bereiken, kunnen ze worden gebruikt om zware ladingen of zelfs hefvoertuigen verticaal te vervoeren.

Type heftafel	Toepassingen
Mobiel, met wielen en duwstang	Als opzet- en gereedschapswagen in werkplaatsen of assemblageruimten Als mobiele werktafel Als laadhulp voor machines of transportsystemen Voor het vervoer van goederen in verzend- en productieruimten Voor orderpicken en magazijnwerkzaamheden
Stationair	Aan transportbanden en rollenbanen In productiestraten Bij laadstations of -bruggen In magazijnen met opslagplatforms of mezzanines Als werktafel in werkplaatsen of assemblageruimten

Heffunctie

Bij Jungheinrich PROFISHOP kunt u schaarheftafels kopen met verschillende hefaandrijvingen. Welke het meest geschikt is voor uw bedrijf hangt af van het hefvermogen, de beoogde werktaken en de plaats van gebruik. Afhankelijk van het aandrijfsysteem hebben heftafels specifieke voor- en nadelen. Hieronder ziet u een overzicht:

Veiligheidsopties om gerust te kunnen werken

Onze heftafels zijn verkrijgbaar met verschillende opties die de veiligheid tijdens het werk verhogen. Afhankelijk van het model en uw specifieke behoeftes kunt u kiezen uit de volgende veiligheidsuitrusting:

Veiligheidsuitrusting	Kenmerken
Dodemansknop	De hef- of daalbeweging vindt alleen plaats als de betreffende schakelaar permanent wordt bediend.
Noodstopfunctie	Wanneer deze schakelaar op het bedieningspaneel wordt ingedrukt, worden alle bewegingen onmiddellijk onderbroken, indien nodig ook de stroomtoevoer.
Contactstrook (voetbescherming)	Deze strook bevindt zich aan de onderkant van het platform en wordt bij aanraking geactiveerd als de opgegeven voetafstand niet wordt aangehouden. De hef- of daalbeweging wordt hierna onmiddellijk stopgezet.
Antislipplaten (tranenplaten)	Deze aluminium ondergrond is voorzien van ribbels zodat de lading niet kan gaan schuiven, zelfs wanneer deze ongelijk verdeeld of beweeglijk is.
Vangmechanisme	Bij een defect in de aandrijfkabel vangt een hydraulische vangcilinder de geheven last op, zodat deze niet naar beneden stort.
Overdrukventiel voor pneumatische en hydraulische hefaandrijving	Eventuele overdruk wordt automatisch afgevoerd via het ventiel: zo worden beschadigingen of lekkage van stelschroeven, leidingen en slangen vermeden.
Hittebescherming voor elektrische aandrijvingssystemen	Hittebescherming voorkomt dat elektrische systemen oververhit raken, waardoor er geen kortsluiting of kabelbrand kan ontstaan.
Sleutelschakelaar	Een heftafel met sleutelschakelaar kan alleen worden bediend met de juiste sleutel. Dit betekent dat het apparaat alleen door bevoegd personeel kan worden gebruikt.

3. Onze heftafels in detail

De heftafels in ons assortiment voldoen aan alle vereiste veiligheidsnormen en zijn getest en gecertificeerd volgens de norm EN 1570 van het Europees Comité voor Normalisatie (CEN). De apparaten zijn uitsluitend gemaakt van hoogwaardige materialen zoals profielstaal met poedercoating of massief bouw- of gereedschapsstaal (ST52 of ST37). Hierdoor zijn de heftafels betrouwbaar en veilig, met een lange levensduur.

Stationaire heftafels

Met de bij ons verkrijgbare stationaire schaarheftafels kunt u ladingen tot grote hoogte heffen en laten zakken. Het hefplatform is op ten minste twee schaarvormige balken gemonteerd, die aan de grond kunnen worden geschroefd of in hun geheel in de vloer worden verzonken. De schaarheftafels zijn verkrijgbaar in verschillende uitvoeringen en zijn geschikt voor specifieke toepassingen. Daarnaast kunnen ze worden uitgebreid met accessoires voor schaarheftafels. Hieronder ziet u een overzicht van onze stationaire heftafels:

Soort heftafel	Kenmerken
Vlakke schaarheftafels	Verkrijgbaar met gesloten, U-vormig of E-vormig laadvlak Apart bedieningspaneel verkrijgbaar Naar keuze met contactstrip voor hydraulische voetbescherming Verschillende kleuren verkrijgbaar Hefhoogte tot 840 mm Draagvermogen tussen 600 en 1500 kg Hefsnelheid maximaal 42 mm/s Daalsnelheid maximaal 84 mm/s Ideaal voor gebruik als vaste werktafel

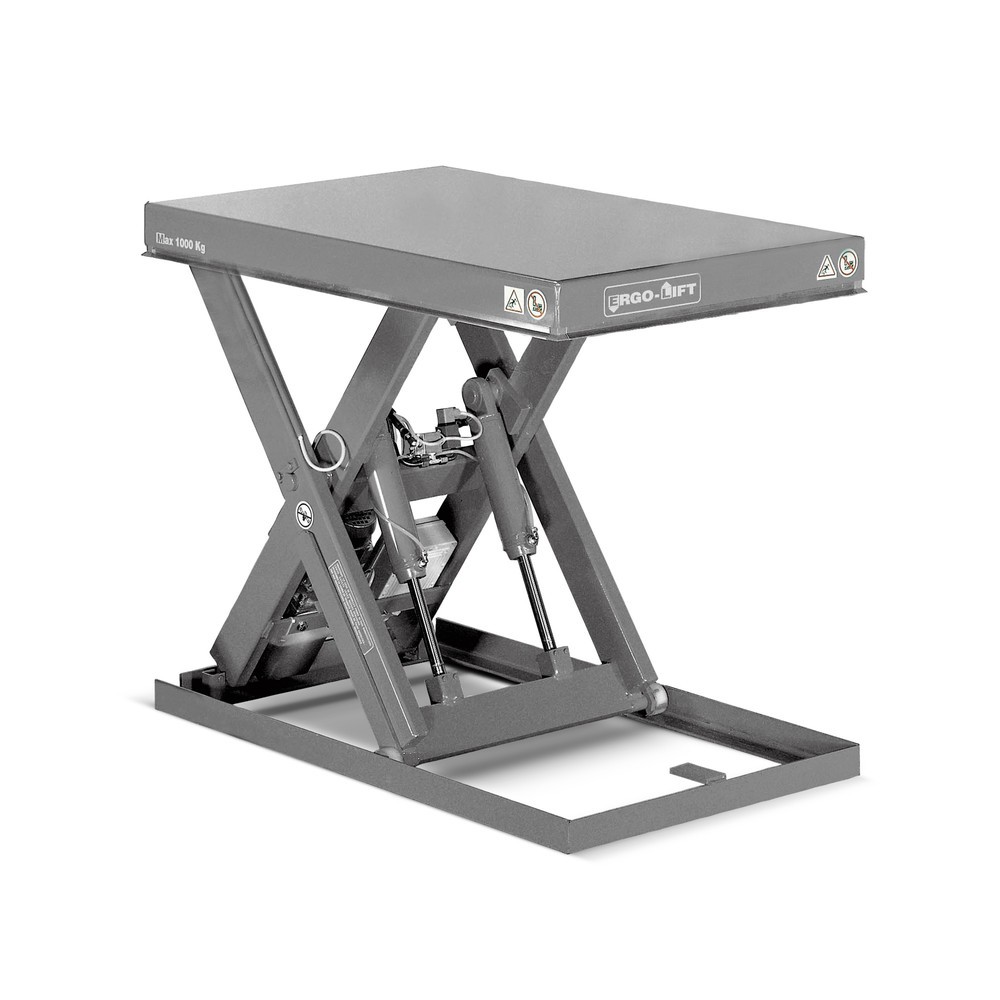

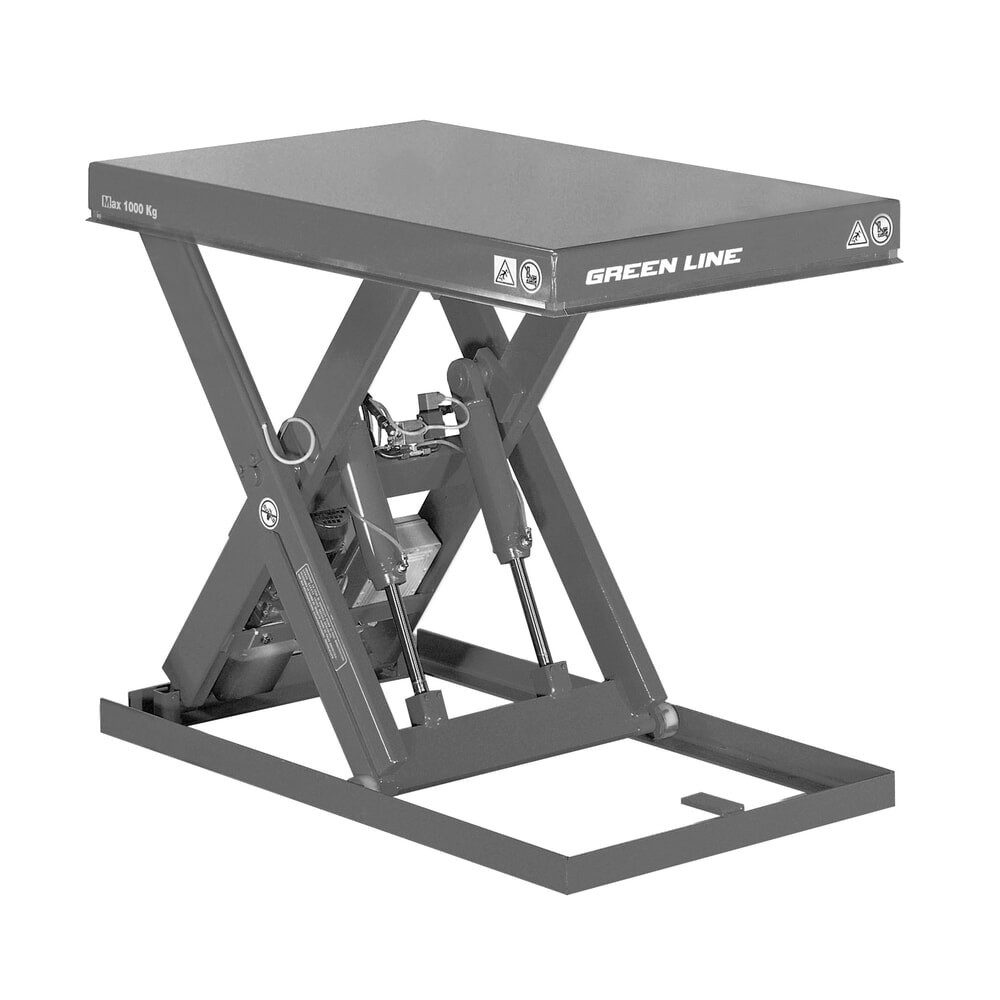

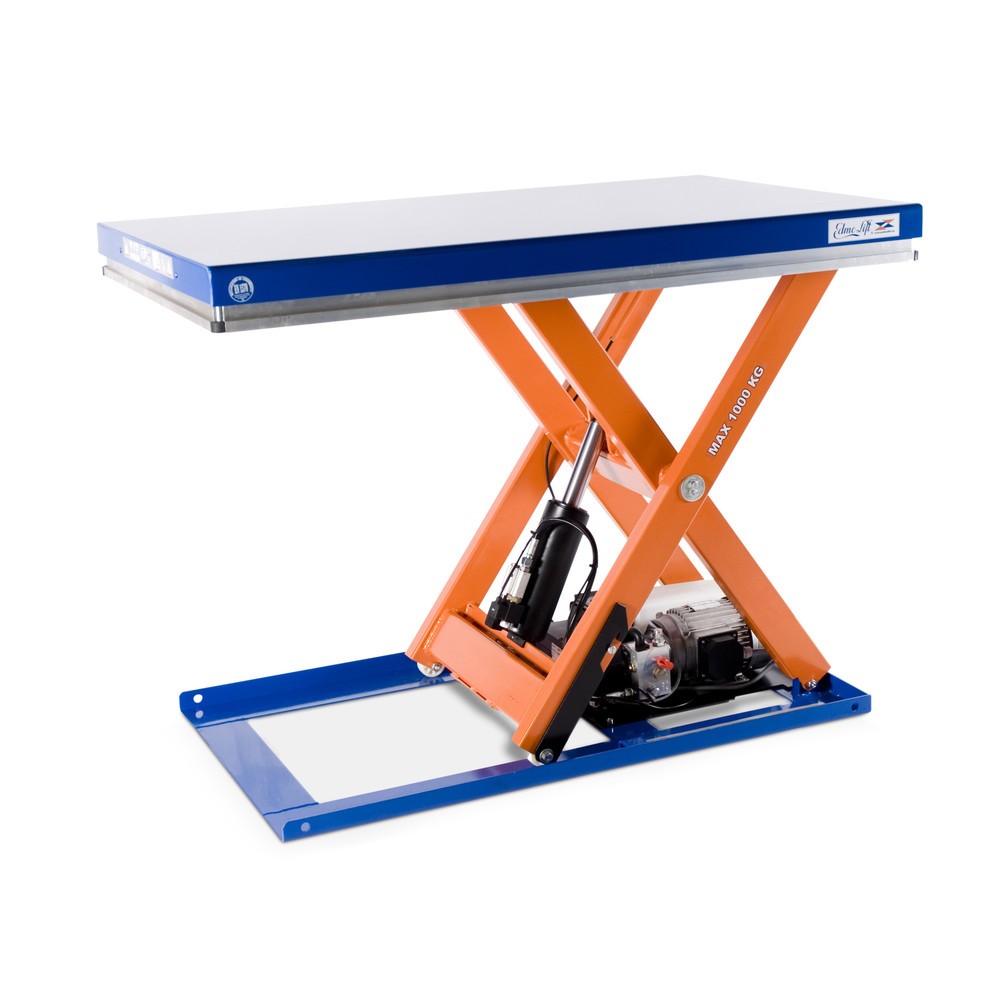

Enkelvoudige schaarheftafels	Gesloten platform Traploos in hoogte verstelbare, elektro-hydraulische hefaandrijving CEE-stekker en tot 3 m lange aansluitkabel inbegrepen Modellen met sleutelschakelaar bieden extra veiligheid Hefhoogte tot 1880 mm Draagvermogen tussen 500 en 3000 kg Hefsnelheid maximaal 69 mm/s Daalsnelheid maximaal 150 mm/s Kan worden gebruikt als stationaire werktafel, goederenlift of materiaallift

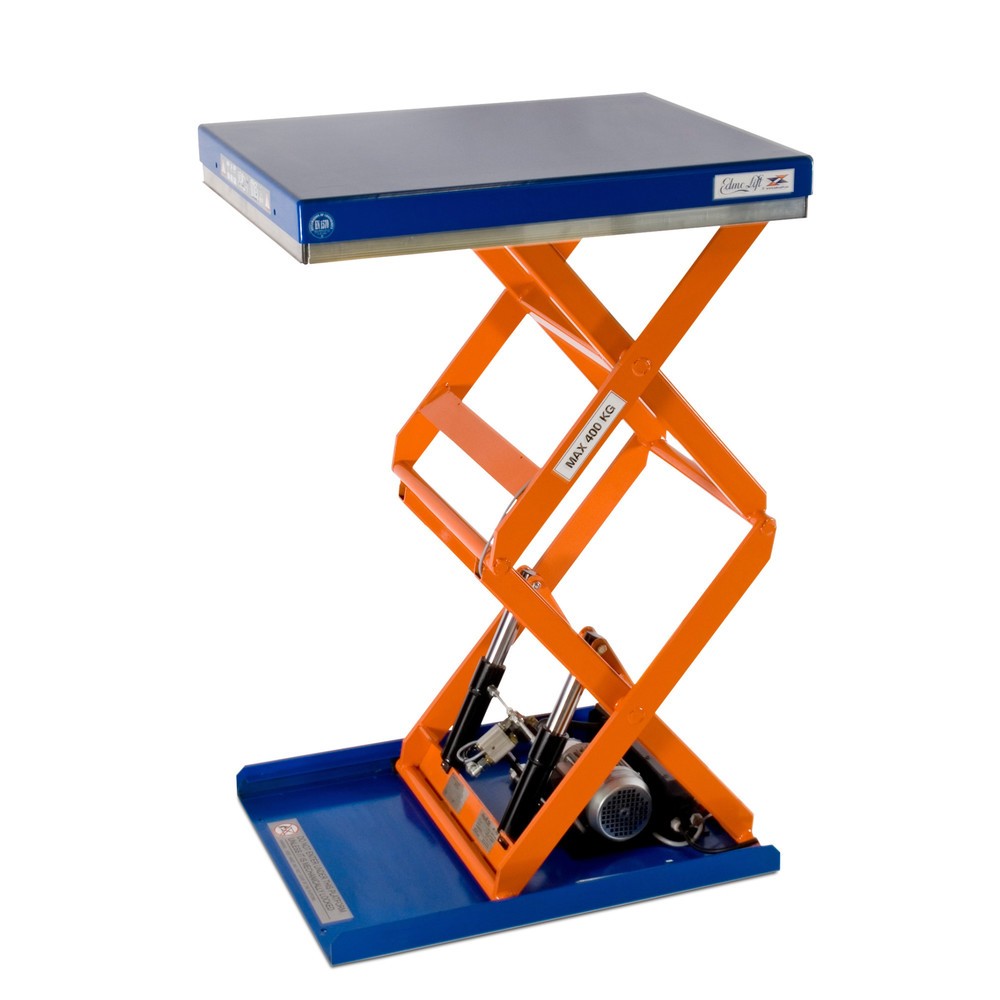

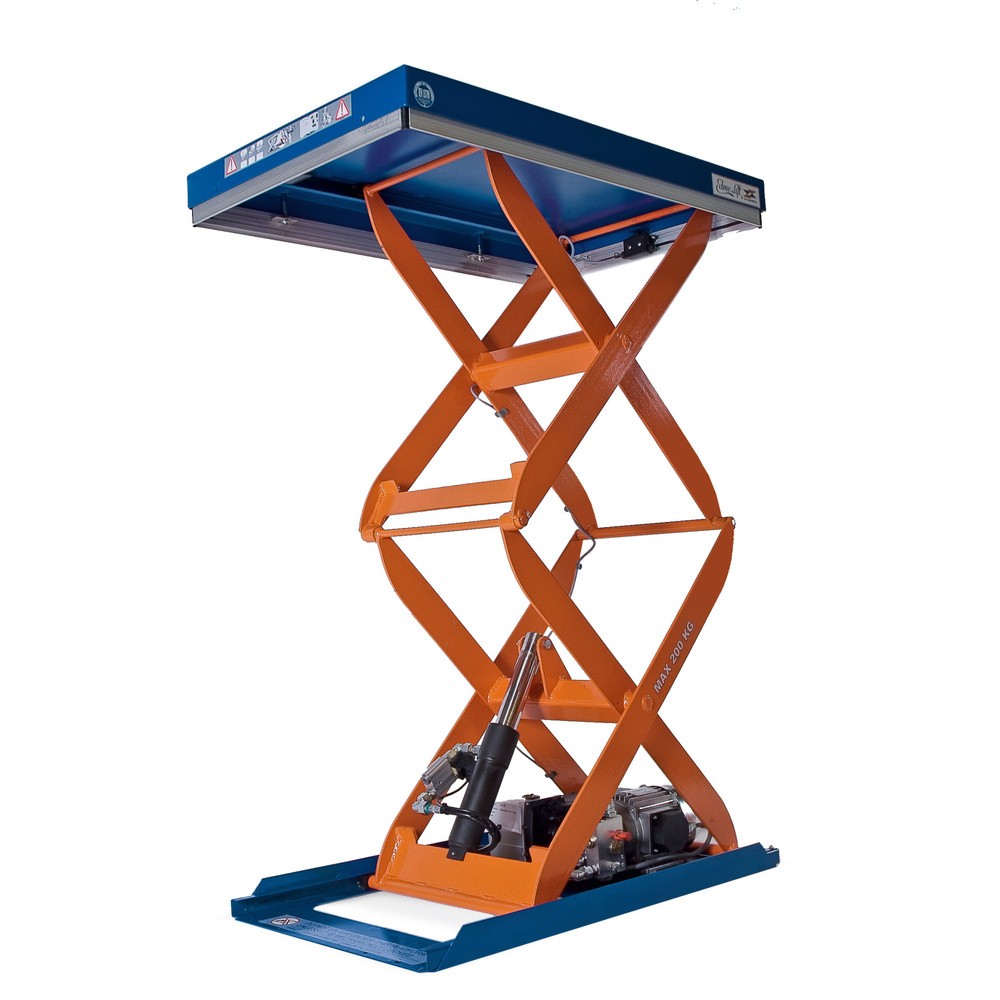

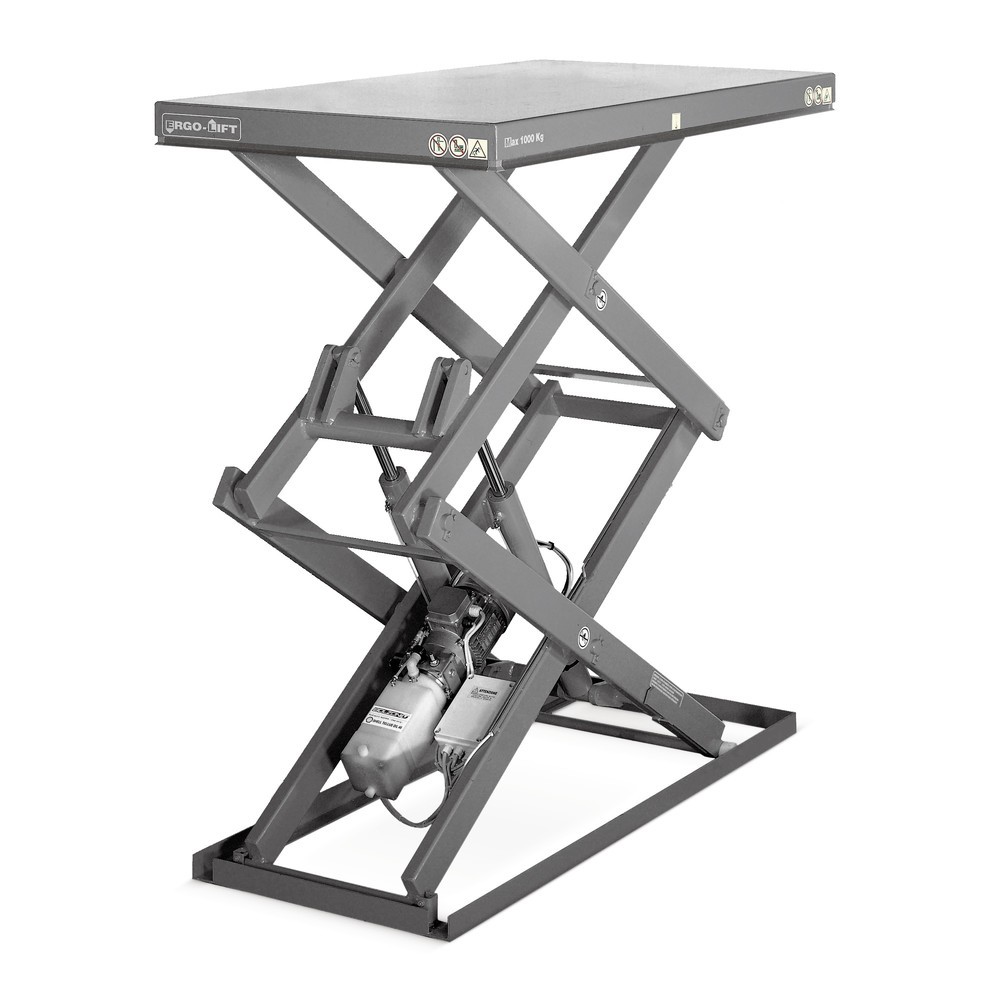

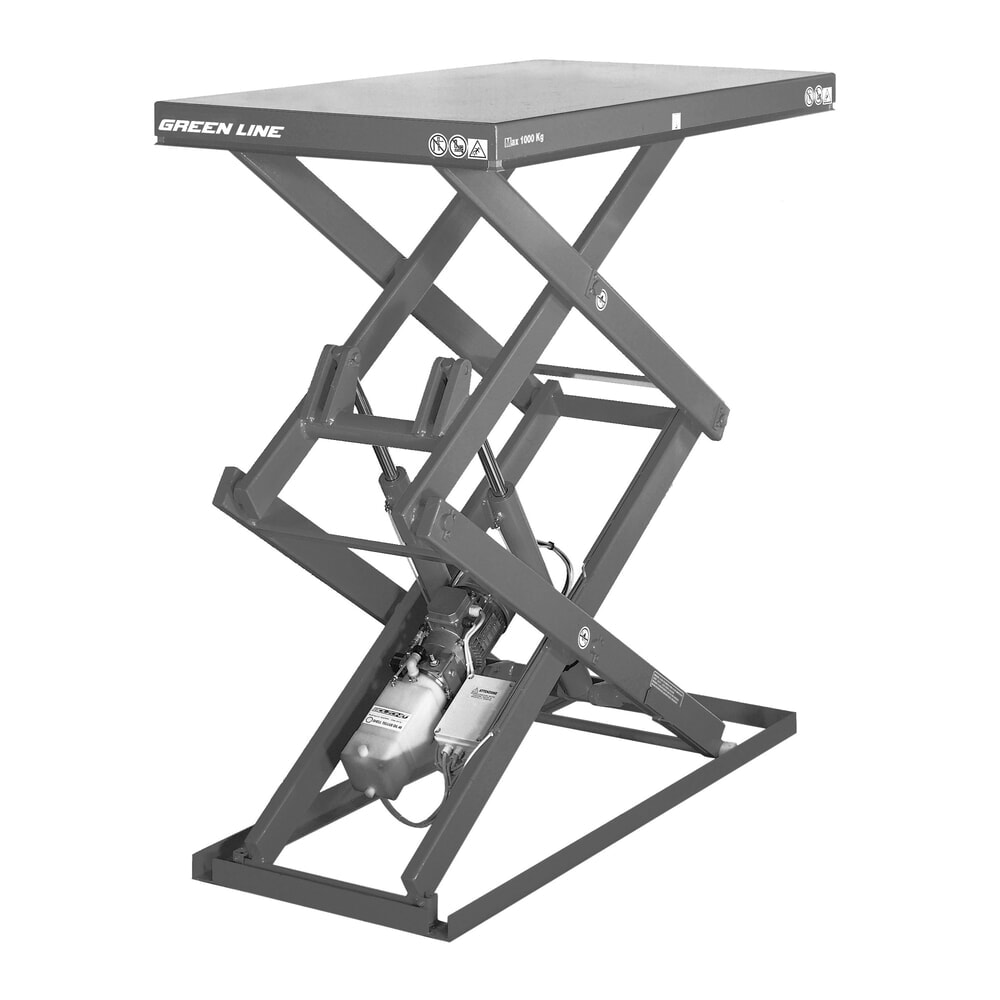

Dubbele schaarheftafels	Gesloten platform Zeer robuuste constructie Schok- en krasbestendig Elektro-hydraulische hefaandrijving Zelfsmerend en onderhoudsvrij Hefhoogte tot 2700 mm Draagvermogen tussen 200 en 3000 kg Hefsnelheid maximaal 98 mm/s Daalsnelheid maximaal 150 mm/s Geschikt voor intensieve hijs- en laadwerkzaamheden in de industrie- en bouwsector
Laad-en-los heftafels	Met zeer groot laadvlak verkrijgbaar: 4000 mm x 2400 mm Zeer robuust, corrosiebestendig en zelfsmerend 15 hefcycli per uur mogelijk Hefhoogte tot 2700 mm Draagvermogen tussen 2000 en 8000 kg Hefsnelheid maximaal 75 mm/s Daalsnelheid maximaal 75 mm/s Ideaal voor het heffen en laten zakken van ongelijk verdeelde en beweeglijke lasten Geschikt om er met een stapelaar of vorkheftruck op te rijden
Kantelbare heftafels	Combinatie van heftafel en kanteltafel Instelbare kantelhoek tussen 0° en 40 Lage totale hoogte van slechts 190 mm om er op ergonomische wijze aan te kunnen werken Hefhoogte tot 850 mm Draagvermogen tot 750 kg Ideaal voor het laden en lossen van hefvoertuigen en logistieke treinen Ideaal voor het eenvoudig uitnemen van fabricageonderdelen aan productiestraten

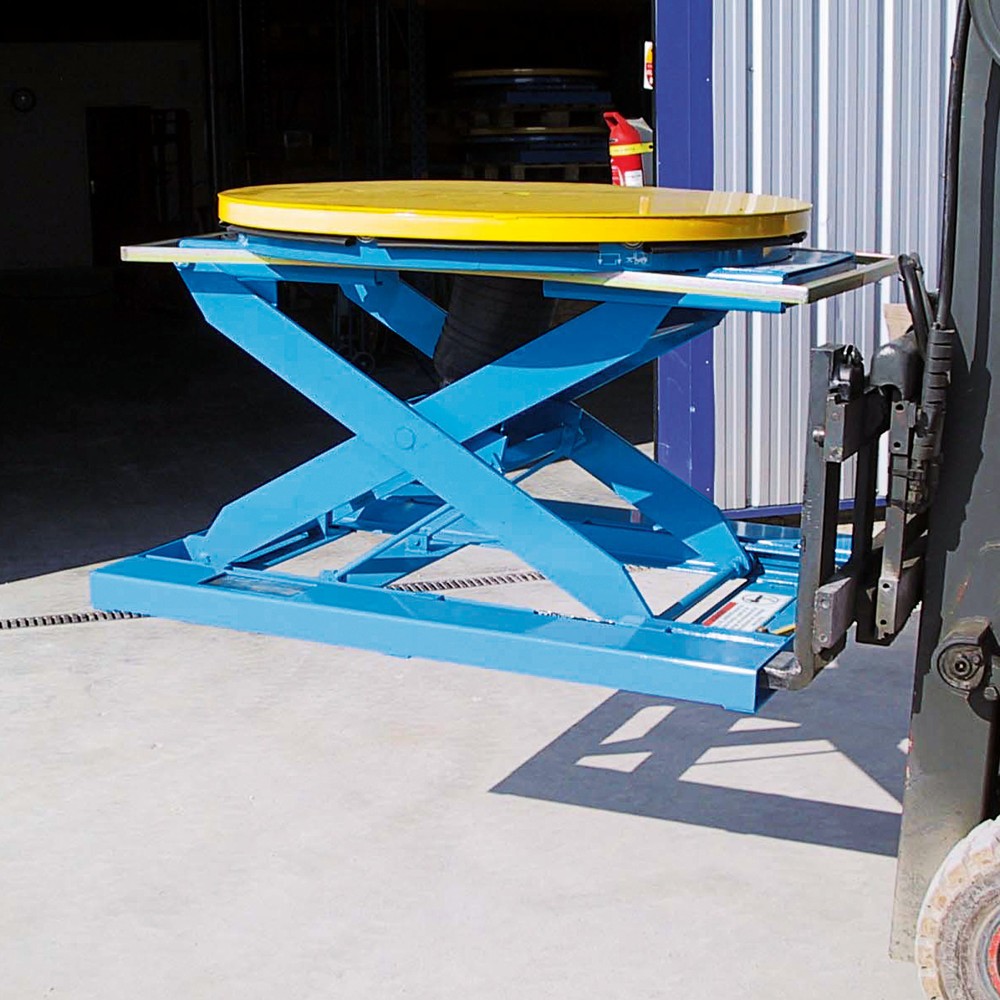

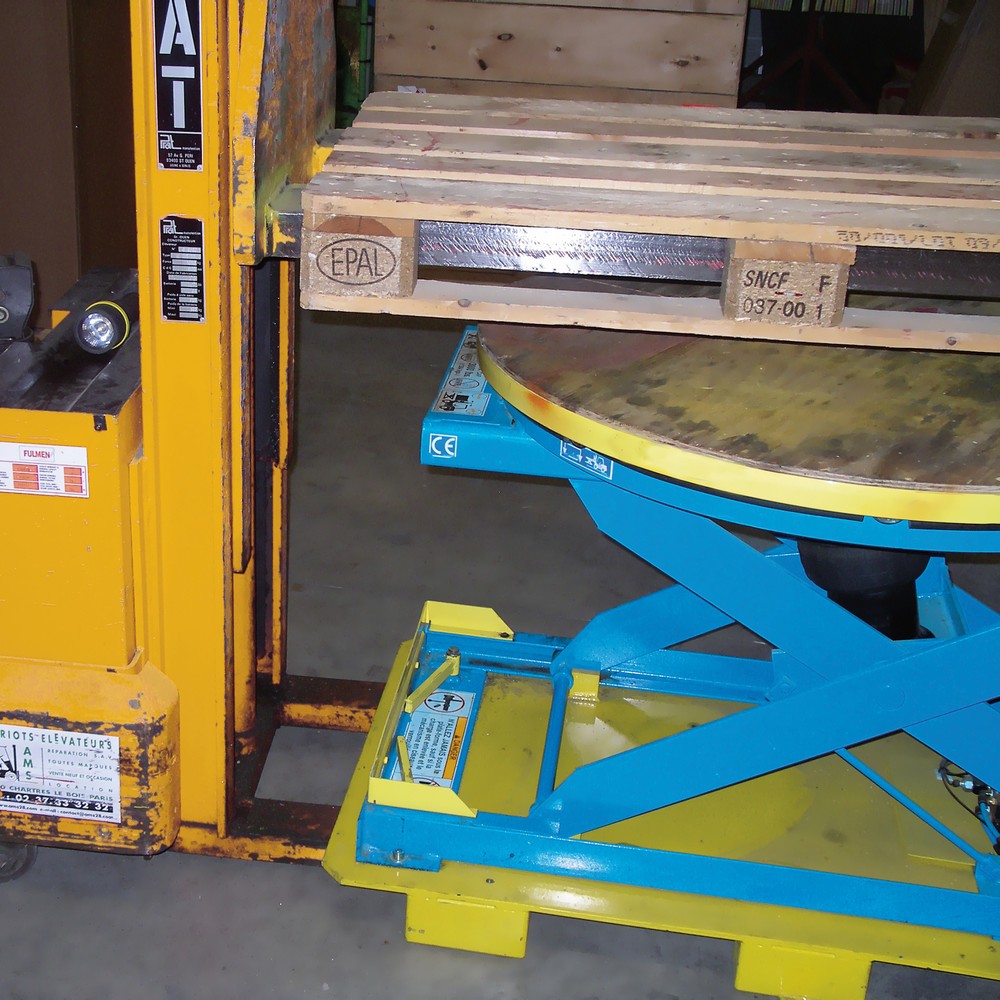

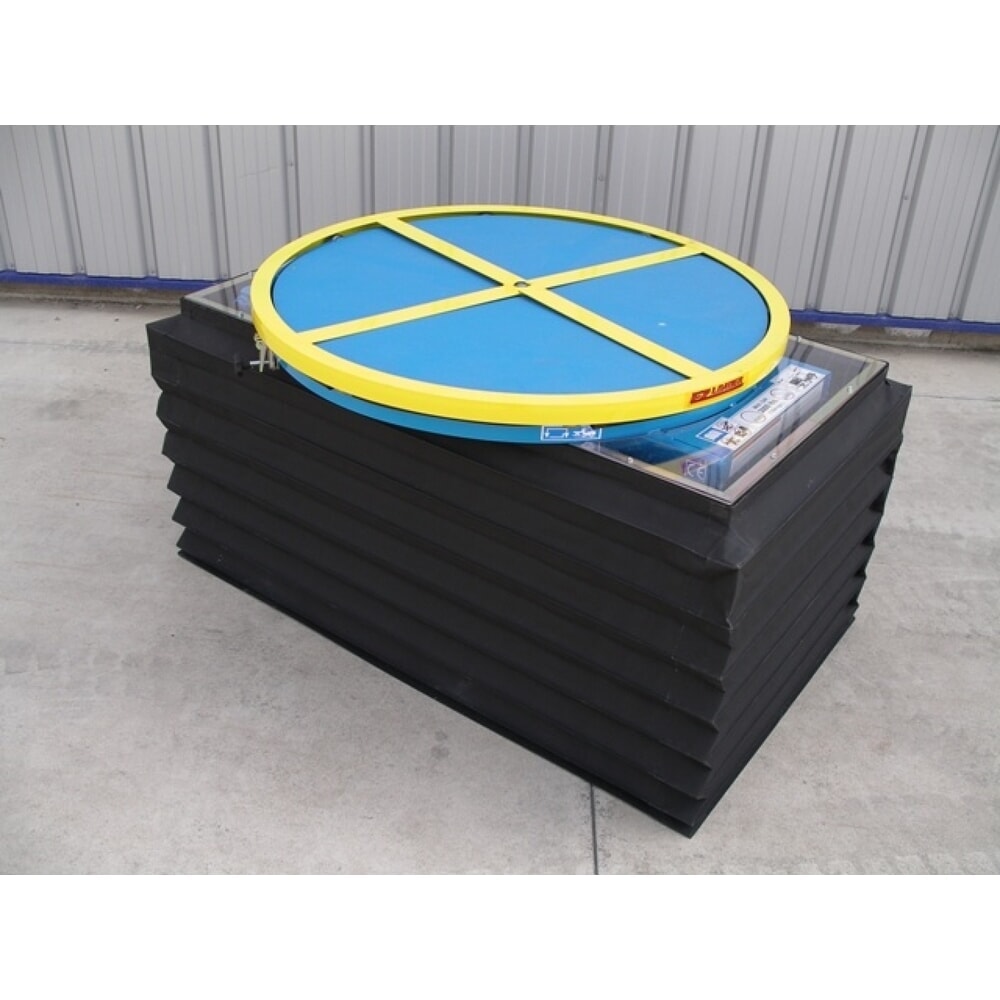

Draaiplateaus voor pallets	Rond, 360° draaibaar platform met kogellagers Automatisch bijstellen van het niveau om ergonomisch te werken Automatische gewichtsaanpassing Persluchtsysteem met waterdichte luchtvering Onderhoudsarm Hefhoogte tot 780 mm Draagvermogen tussen 113 en 2000 kg Voor het uitlijnen van pallets op ergonomische werkhoogte Ideaal voor gebruik in combinatie met geautomatiseerde productielijnen

Mobiele heftafels
