Draagarmstellingen

Draagarmstellingen worden gebruikt om lange materialen, ringvormige goederen, panelen of schijven veilig en overzichtelijk op te slaan. Bij Jungheinrich PROFISHOP vindt u draagarmstellingen voor zware lasten met enkelzijdige of dubbelzijdige opslagruimte, die naar wens kan worden ingedeeld.

1. Wat zijn draagarmstellingen en welke voor- en nadelen hebben ze?

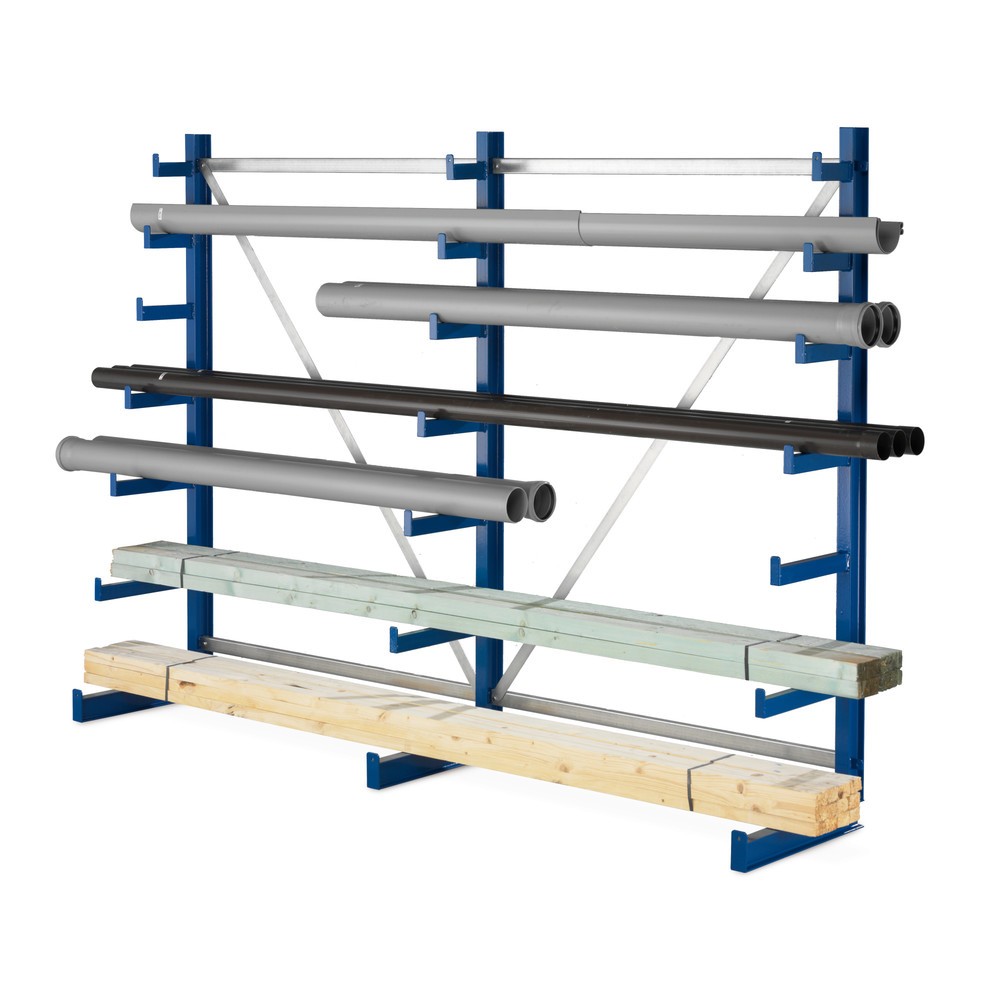

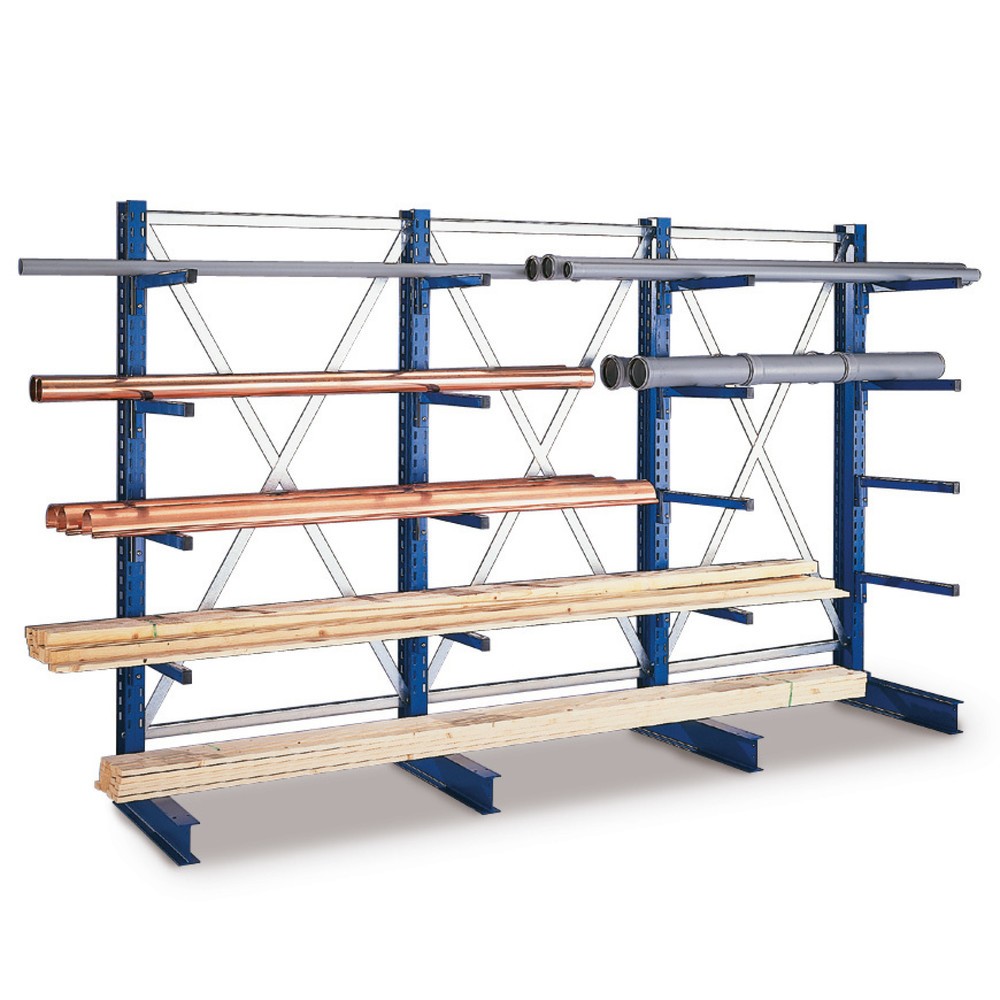

Draagarmstellingen zijn magazijnstellingen voor zware lasten en zijn, net als andere langgoedstellingen voor lange materialen, bij uitstek geschikt om extra lange materialen zoals buizen, strips, latten of planken op een valbestendige manier en steeds binnen handbereik op te slaan. Een draagarmstelling bestaat uit een robuust frame en daaraan horizontaal bevestigde armen, die verkrijgbaar zijn met optionele afrolbeveiliging. De draagarmen dienen als steun voor liggende materialen, maar ook als scheidingswand voor staande goederen of zelfs als steun voor legplanken. De stellingen zijn verkrijgbaar in een combinatie van insteek- en schroefmontage of met gelaste armen en hebben een verschillend draagvermogen, afhankelijk van het ontwerp. Draagarmstellingen kunnen enkel- of dubbelzijdig zijn en zijn geschikt voor zowel machinale als handmatige opslag.

2. Zo vindt u de juiste draagarmstelling

In elk bedrijf is de werkwijze anders, dus is voor elke productie- of opslagruimte een specifieke uitrusting noodzakelijk. Daarom stelt u bij Jungheinrich PROFISHOP de draagarmstelling naar wens samen. Gebruik de volgende criteria om een geschikte draagarmstelling te kiezen.

3. Kies een draagarmstelling met het geschikte draagvermogen

Zware draagarmstellingen zijn ontworpen om zware voorwerpen te dragen. Bijna alle onderdelen van de rekken zijn daarom gemaakt van stevig staal of plaatstaal en hebben stabiele verbindingen tussen de draagarmen en de romp van de stellingen. Wij bieden echter ook lichte draagarmstellingen aan. Die zijn flexibeler in gebruik, maar hebben – uiteraard – minder draagvermogen. Om de stabiliteit van een draagarmstelling te verhogen, wordt het materiaal van een poedercoating voorzien. Dit vermindert schade door schokken, klappen en de effecten van het weer. Om een geschikte draagarmstelling te vinden voor de goederen die in uw bedrijf moeten worden opgeslagen, moet u bij uw keuze een onderscheid maken tussen vak- en veldlast:

• Draagarmlast = draagvermogen van een arm, bepaald door het totale draagvermogen van de armen van de draagarmstelling op dit vak.
• Staanderlast = maximaal draagvermogen van een staander

Voorbeeld voor draagarm- en staanderlast: als een niveau bestaat uit twee armen met elk een draagvermogen van 400 kg, dan is de maximale draagarmlast 2 x 400 kg, ofwel 800 kg. De lange materialen waarmee u het niveau laadt, mogen daarom niet meer dan 800 kg wegen. Indien de stelling drie niveaus heeft, is de theoretische maximale staanderlast 3 x 800 kg, dus 2400 kg. Afhankelijk van het model kan de maximale staanderlast ook minder dan 2400 kg bedragen. De constructie van het stellingveld, met name de verticale steunen, is hier van invloed op de toelaatbare staanderlast.

In onze online shop kunt u draagarmstellingen kopen met een draagvermogen van:

• max. 630 kg per draagarm,
• max. ca. 25.000 kg per basisveld en
• max. 500 kg per bodemschap.

4. Bepaal welke opbouwsysteem u nodig hebt

In zijn eenvoudigste vorm bestaat een draagarmstelling uit een fundament en ten minste twee draagarmen. Het fundament bestaat uit:

• twee rechtopstaande zijdelen (de verticale steunen),
• twee liggende steunbalken en
• een kruis- of diagonaalverbinding

Bij Jungheinrich PROFISHOP kunt u kant-en-klaar gelaste draagarmstellingen bestellen of stellingen met behulp van insteek- en schroefmontage naar wens samenstellen. De voor- en nadelen van de afzonderlijke montagewijzen in één oogopslag:

5. Gebruik: enkel- of dubbelzijdige draagarmstelling?

Draagarmstellingen zijn verkrijgbaar in enkel- en dubbelzijdige versies. Afhankelijk van de opgeslagen goederen en de omstandigheden in uw pand, kunnen beide mogelijkheden worden overwogen:

Enkel- of dubbelzijdig	Details

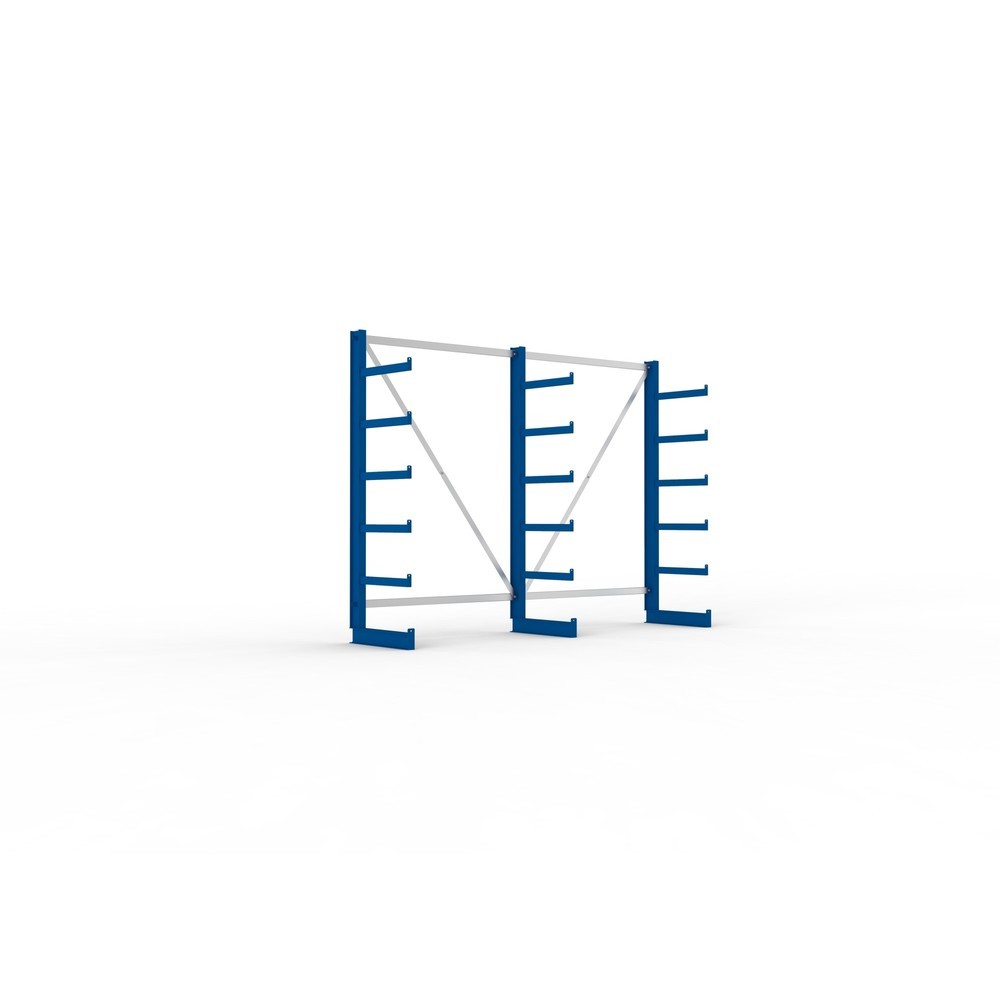

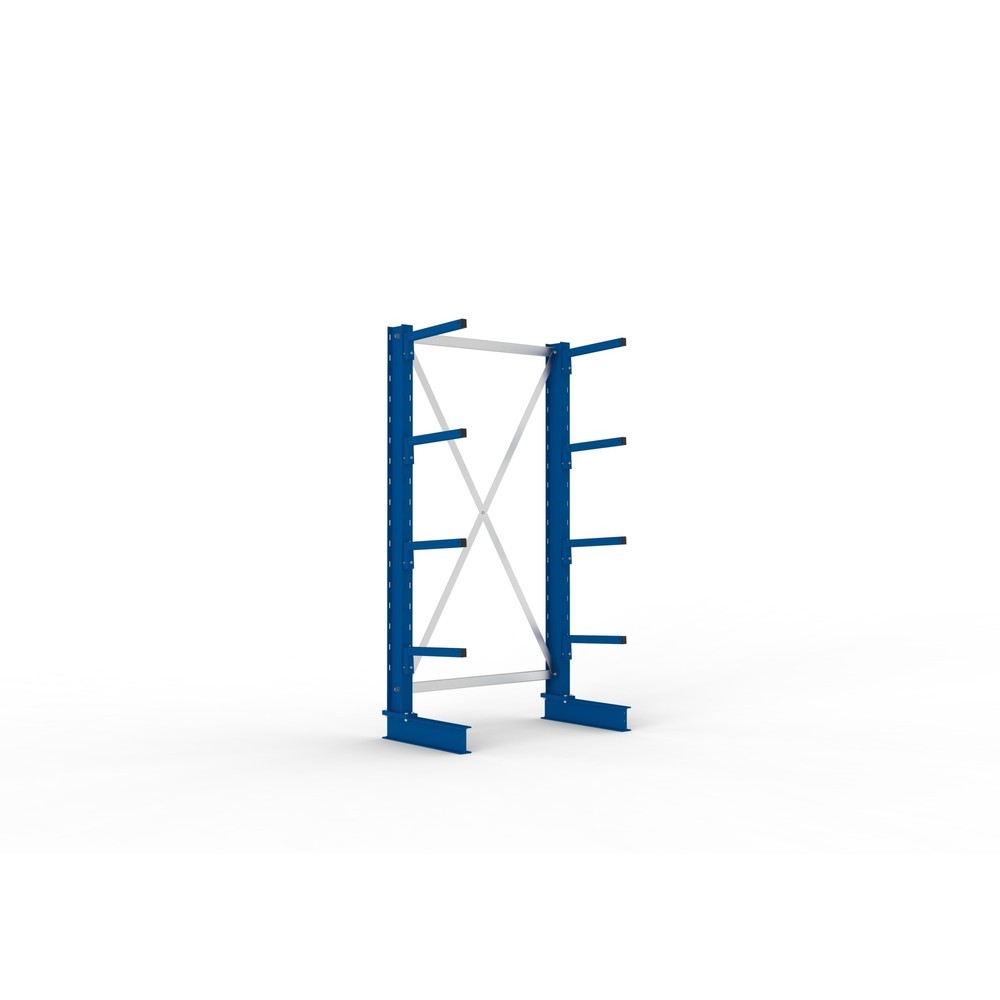

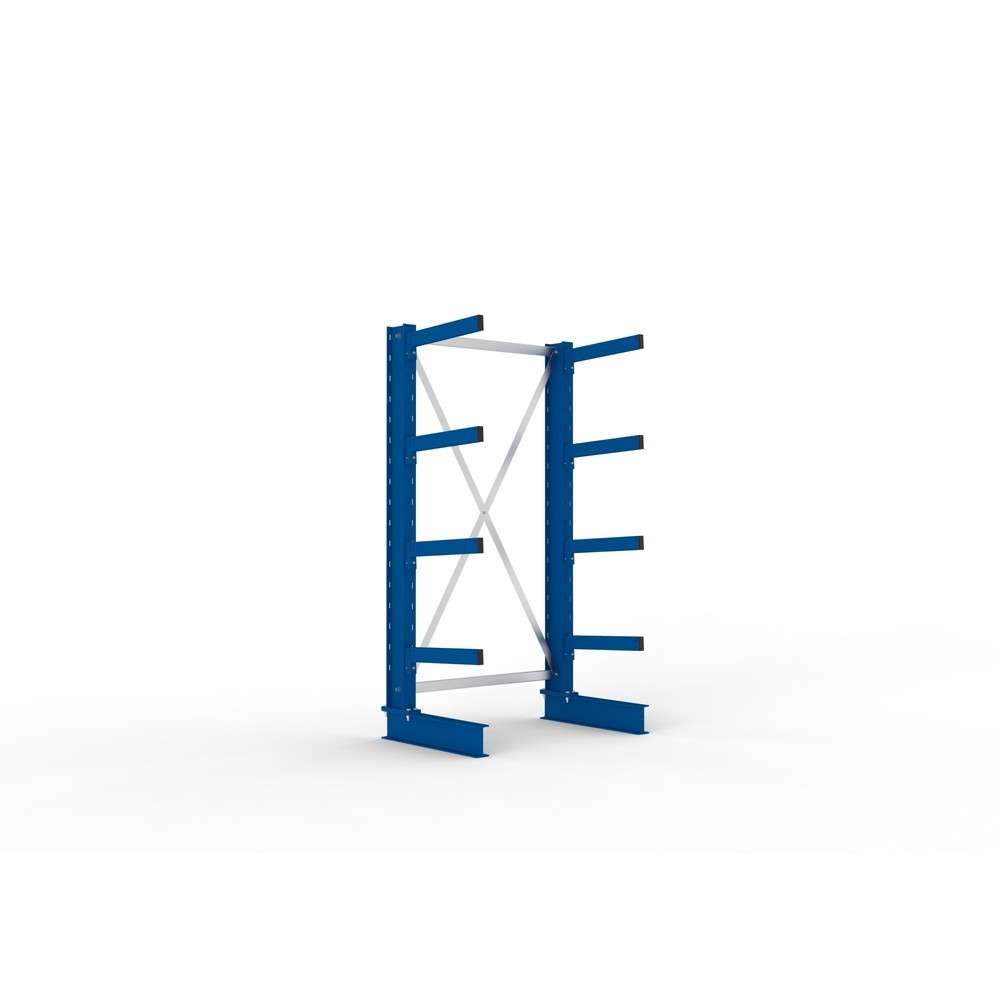

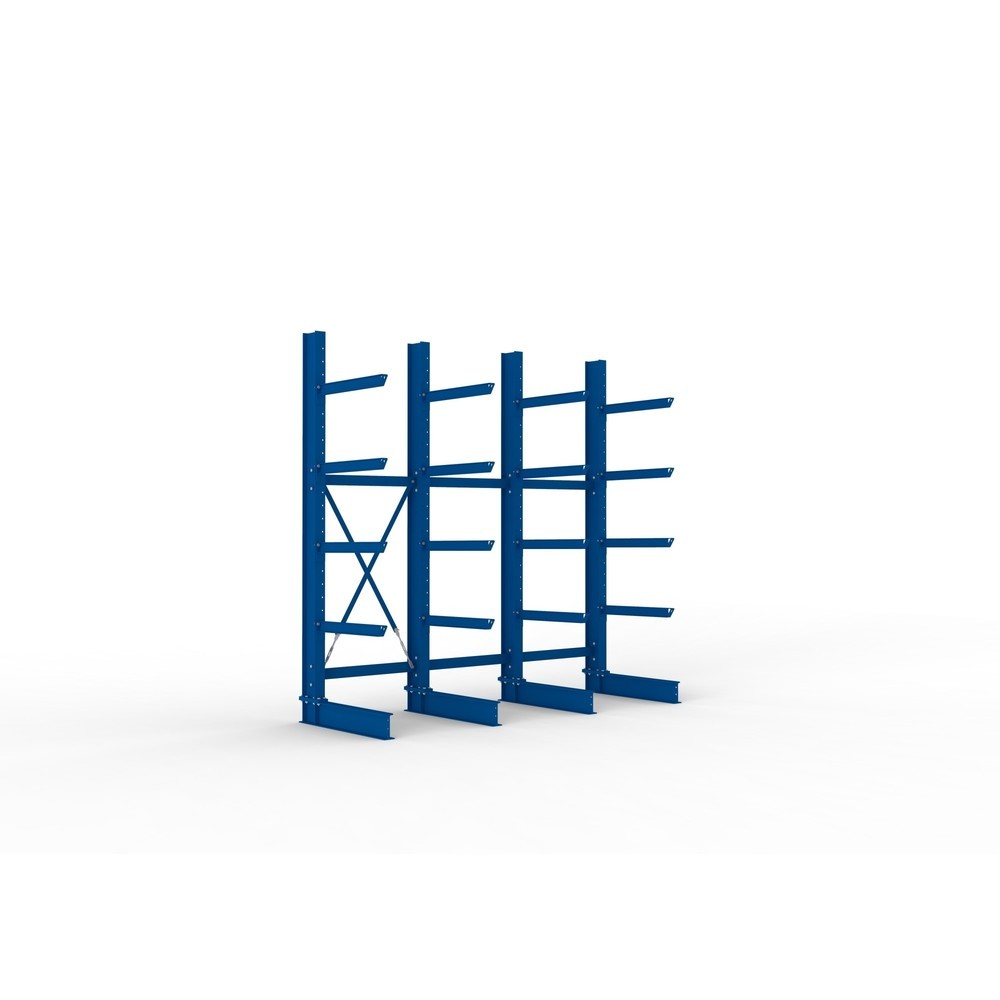

Enkelzijdige draagarmstelling met L-staanders voor enkelzijdige toegang	Zeer hoge stabiliteit wanneer de stelling aan een muur is bevestigd Minder ruimte nodig Lager draagvermogen dan dubbelzijdige draagarmstellingen

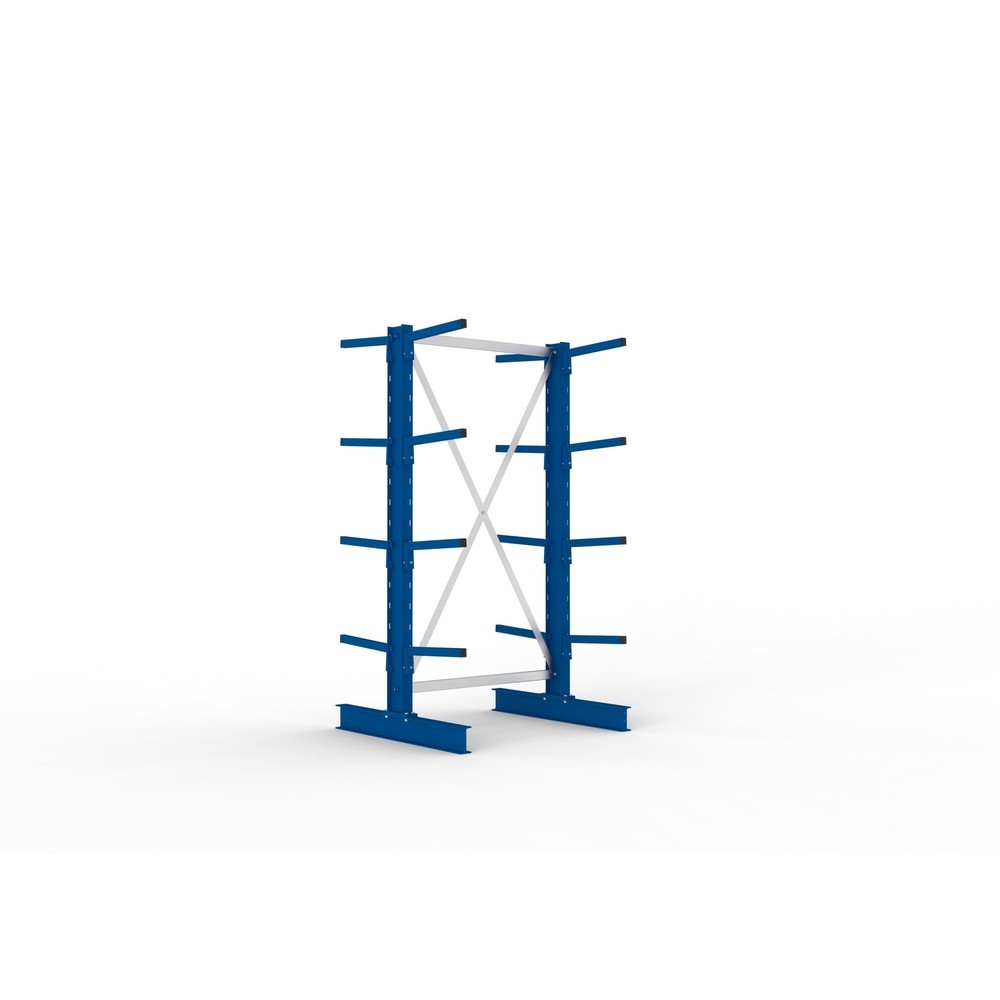

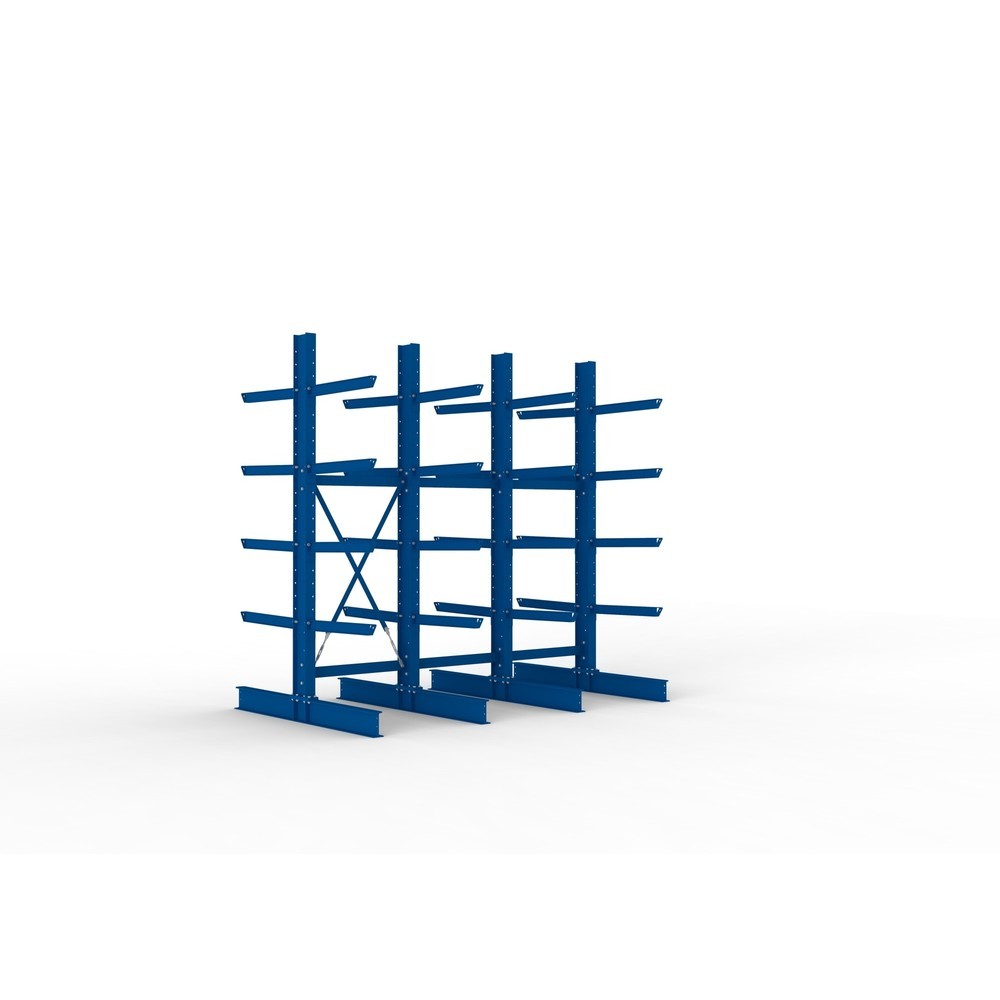

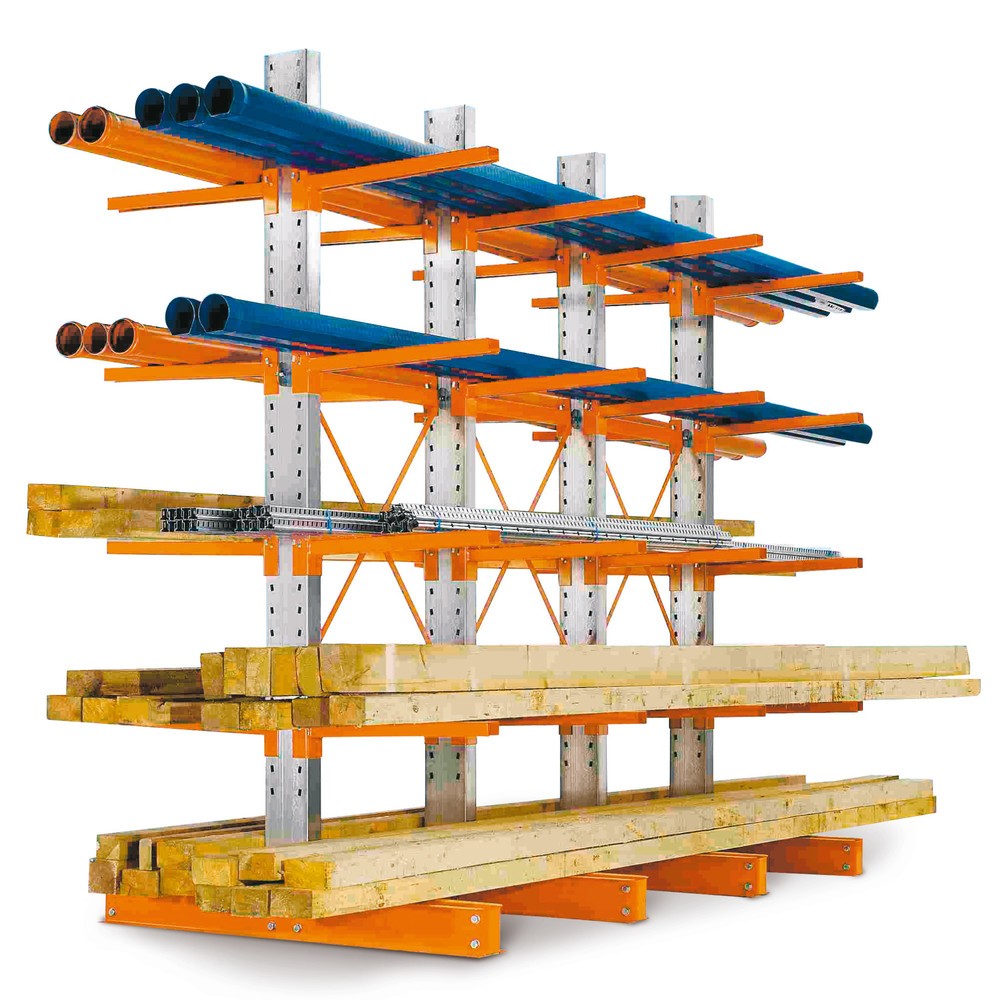

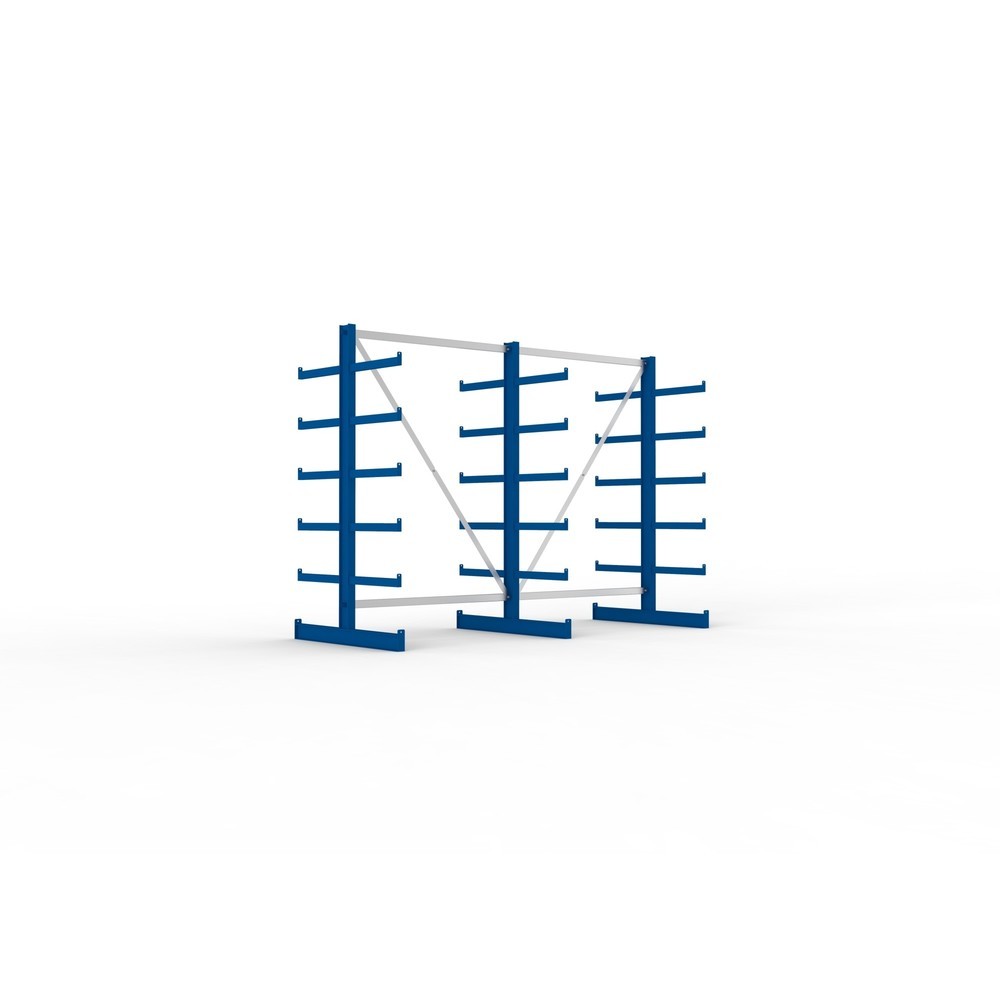

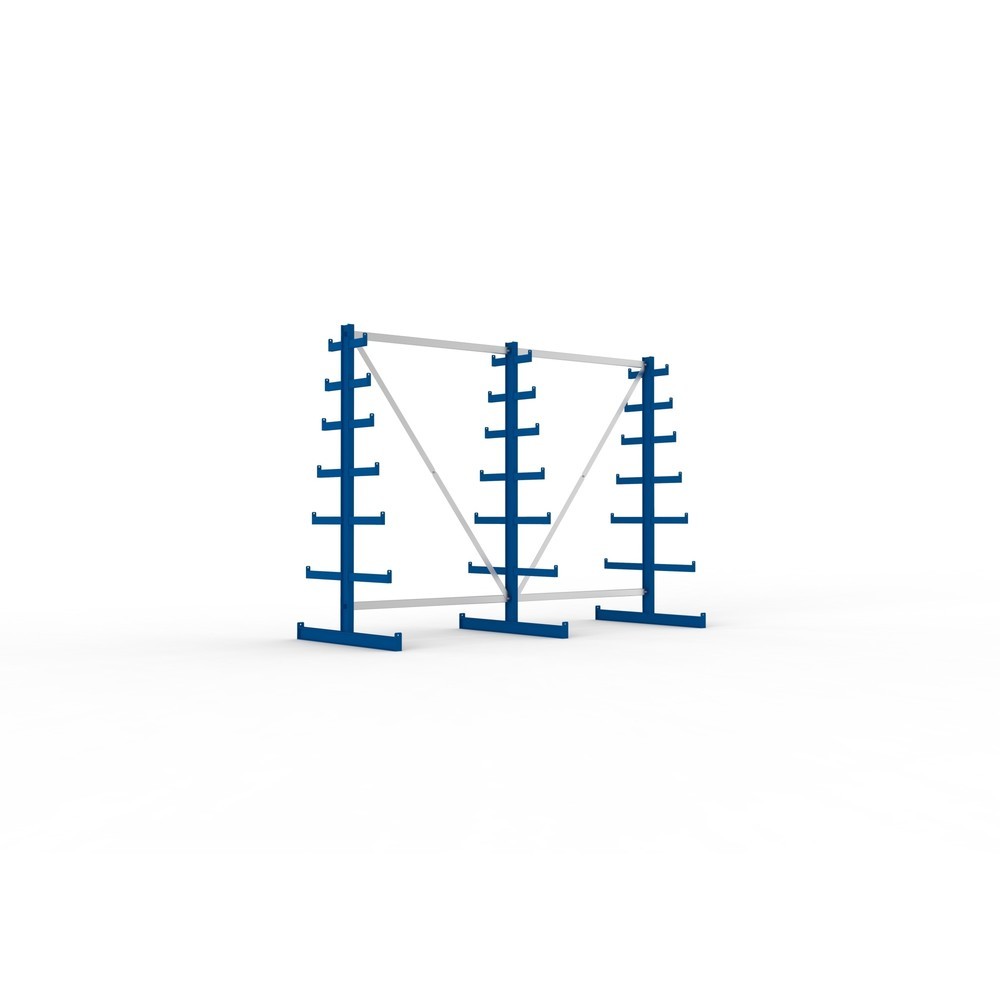

Dubbelzijdige draagarmstelling met T-staanders voor toegang van beide kanten	Meer opslagruimte beschikbaar per draagarmstelling Meer ruimte nodig Stootbescherming kan aan beide zijden noodzakelijk zijn

6. Veiligheidsuitrusting

Er zijn een aantal NEN-normen waar nieuwe stellingen aan dienen te voldoen, die de regels rondom stalen opslagsystemen aangeven. Dat gaat om de volgende normen: NEN-EN 15620, 15629 en 15635. Onder andere draagarmstellingen, maar ook bijvoorbeeld legbordstellingen of palletstellingen moeten aan deze NEN-normen voldoen. In de online shop kunt u de stelling zo samenstellen dat hij aan deze normen voldoet, maar er zijn ook nog andere veiligheidsuitrustingen voor draagarmstellingen verkrijgbaar:

Veiligheidsuitrusting	Details
Schroefverbindingen en voetankers	Verhogen de stabiliteit verhogen vaste verbindingen met de muur of de vloer: ideaal voor een dubbelzijdige draagarmstelling Schroefverbindingen voor het vastzetten van stellingen zijn verplicht vanaf een hoogte/diepteverhouding van ≥ 5:1 Alle stellingen die met hefvoertuigen worden in- en uitgeladen, moeten op deze wijze worden beveiligd
Onderlegplaten	Worden onder de draagarmstelling geplaatst Compenseren oneffenheden in de vloer Draagarmstellingen worden zo gelijkmatig belast
Aanrijdbeveiliging voor magazijnstellingen	Waarschuwingsmarkering vermindert het risico van aanrijdingen met hefvoertuigen

7. Accessoires voor draagarmstellingen

Een groot voordeel van draagarmstellingen is dat ze individueel kunnen worden geconfigureerd, uitgebreid en aangepast aan de bedrijfsomstandigheden. Dit is mogelijk met behulp van aanbouwvelden in verschillende afmetingen en met verschillende draagvermogens, die u kunt vinden in onze accessoires voor draagarmstellingen. Voor de individuele uitrusting van uw draagarmstelling vindt u bij ons ook:

• extra draagarmen,
• draagrails met clip-on haken die aan de draagarmen worden bevestigd en ruimte bieden voor extra opgeslagen materialen,
• legplanken die op de draagarmen kunnen worden geplaatst om een opslagruimte te bieden voor kleinere opgeslagen spullen,
• legbodems, die worden gebruikt als het laagste niveau van draagarmstellingen, evenals
• stabiele afrolbeveiliging.

Om snel bij de opgeslagen goederen te kunnen, vooral in grote magazijnen of verkoopruimten met veel draagarmstellingen, vindt u bij ons ook geschikte logistieke bewegwijzering.

8. Zelf een draagarmstelling samenstellen met onze stellingconfigurator

Met de stellingconfigurator van Jungheinrich PROFISHOP kunt u uw draagarmstelling helemaal zelf vormgeven. In de eenvoudig te bedienen online tool kiest u allereerst voor draagarmstelling onder ‘Stellingtype’, daarna vult u in of de draagarmstelling eenzijdig of dubbelzijdig moet zijn en welke maximale draagarmlast u wenst. Als u uw ontwerp aanpast, dan wordt deze verandering meteen weergegeven dankzij de 3D-visualisatie. Zo ziet u steeds hoe de draagarmstelling eruit komt te zien. Als u volledig tevreden bent met uw ontwerp, kunt u de geconfigureerde stelling meteen bij ons bestellen.

9. Veelgestelde vragen over draagarmstellingen
