Magazijnstellingen voor opslag, werkplaats en kantoor

Heeft u magazijnstellingen nodig voor uw werkplaats of magazijn? De oerdegelijke stellingen voor magazijnen van Jungheinrich PROFISHOP zijn ideaal om producten, papierwerk of gereedschap veilig en overzichtelijk op te bergen. Raadpleeg dit aankoopadvies om erachter te komen welk model het beste aansluit bij uw behoeften.

Inhoudsopgave

Wat zijn magazijnstellingen en welke voordelen bieden ze?
Zelf een magazijnstelling ontwerpen met de stellingconfigurator
Metalen magazijnstellingen met legborden
Magazijnstellingen voor lange goederen
Magazijnstellingen voor kleine goederen in opslagbakken
Magazijnstellingen voor fifo-strategie
Magazijnstellingen voor goederen met ongebruikelijke afmetingen
Accessoires voor magazijnstellingen
Kies de juiste magazijnstelling
Veelgestelde vragen over magazijnstellingen

1. Wat zijn magazijnstellingen en welke voordelen bieden ze?

De term ‘magazijnstelling’ omvat verschillende soorten stellingen, die met elkaar gemeen hebben dat ze meerdere tonnen gewicht aankunnen. Deze stellingen zijn ontworpen met het oog op draagkracht en worden voornamelijk gebruikt in industriële omgevingen, professionele magazijnen of werkplaatsen.

Magazijnstellingen zijn verkrijgbaar in allerlei verschillende uitvoeringen. Er zijn bijvoorbeeld speciale stellingen voor extra lange goederen, voorraadstellingen voor levensmiddelen en archiefstellingen voor ordners. Alle soorten magazijnstellingen zijn verkrijgbaar in verschillende afmetingen. De magazijnstellingen van sommige merken kunnen zelfs op maat besteld worden, of naderhand worden uitgebreid. Met de juiste accessoires kunt u ze aanpassen aan uw opslagvereisten en -strategieën. Daarnaast zijn vele van onze stellingen voor magazijnen verkrijgbaar in versies voor binnen- of buitenopslag.

Vanwege hun grootte, draagvermogen en constructie moeten veel magazijnstellingen regelmatig worden geïnspecteerd aan de hand van de eisen in de norm NEN-EN 15635. In omgevingen waar met hefvoertuigen wordt gewerkt, moeten de magazijnstellingen daarnaast worden uitgerust met aanrijdbeveiliging voor stellingen.

2. Zelf een magazijnstelling ontwerpen met de stellingconfigurator

Om er zeker van te zijn dat de stellingen voor uw magazijn geheel aan uw eisen voldoen, kunt u ze volledig zelf vormgeven met de Jungheinrich PROFISHOP stellingconfigurator. Zo creëert u in een handomdraai een magazijnstelling op maat. Naast de klassieke specificaties, zoals breedte, hoogte en diepte, kunt u andere kenmerken bepalen, zoals de vaklast of de draagarmlast. Bovendien biedt het automatisch gegenereerde 3D-model de mogelijkheid om de details en verhoudingen van uw ontwerp te controleren.

Naar de stellingconfigurator

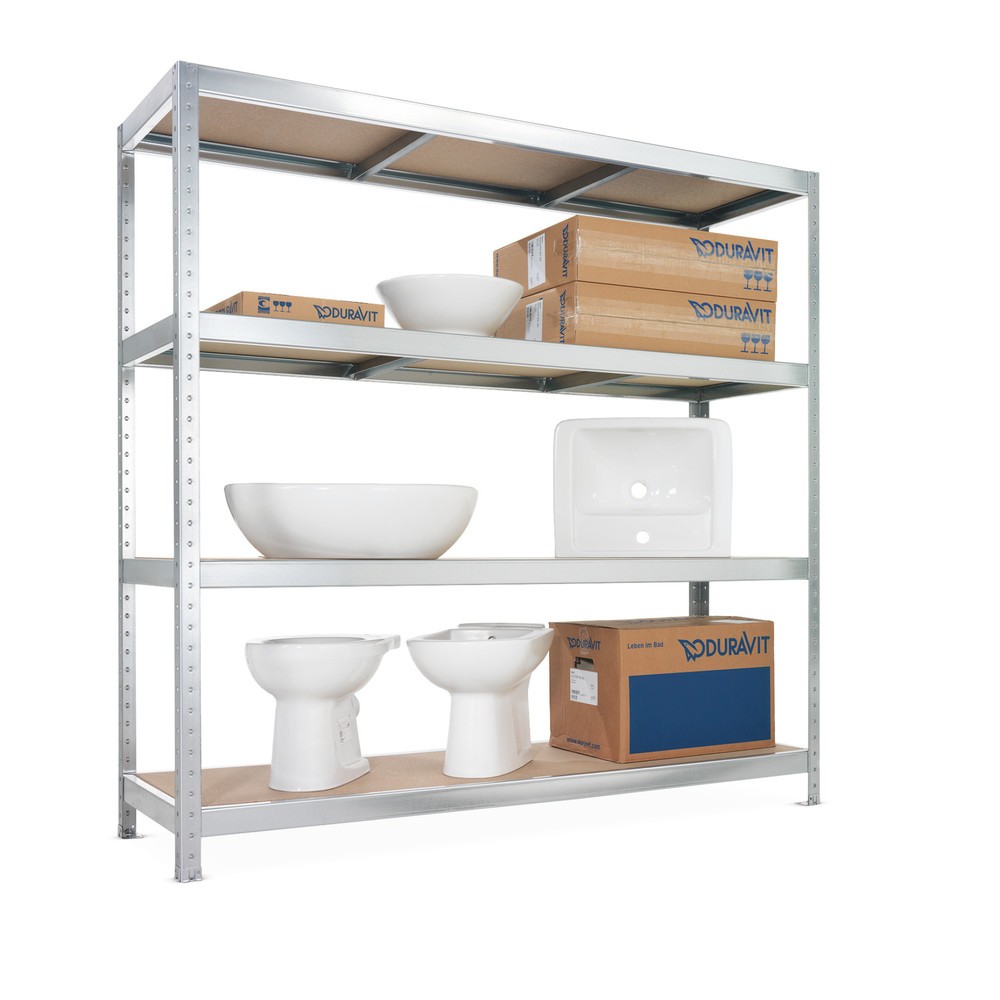

3. Metalen magazijnstellingen met legborden

De meeste magazijnstellingen bestaan uit een stevig frame waar met behulp van dwarsverbindingen robuuste legborden in worden geplaatst, die bestaan uit houten plaatmateriaal, gepoedercoat staal, gegalvaniseerd plaatstaal of gaas voor vochtige en olieachtige goederen.

Magazijnstellingen met legborden	Toepassing	Draagvermogen

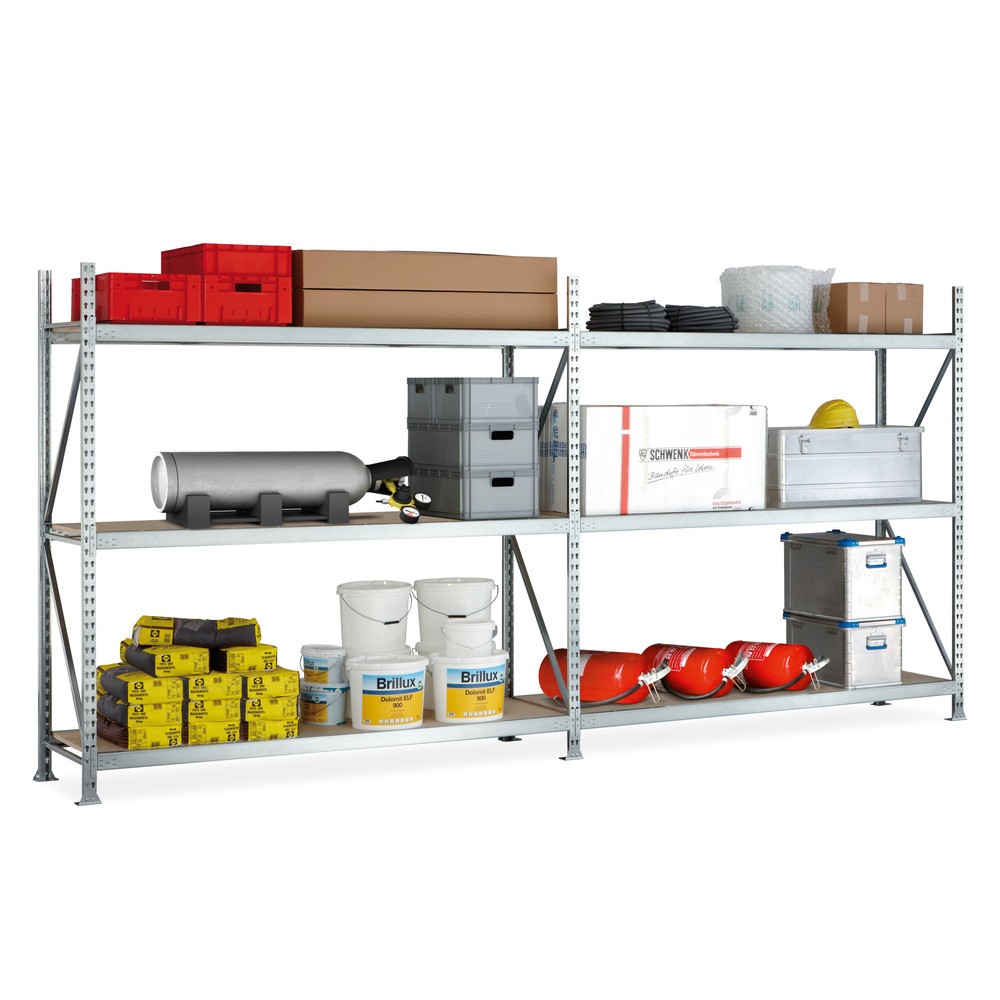

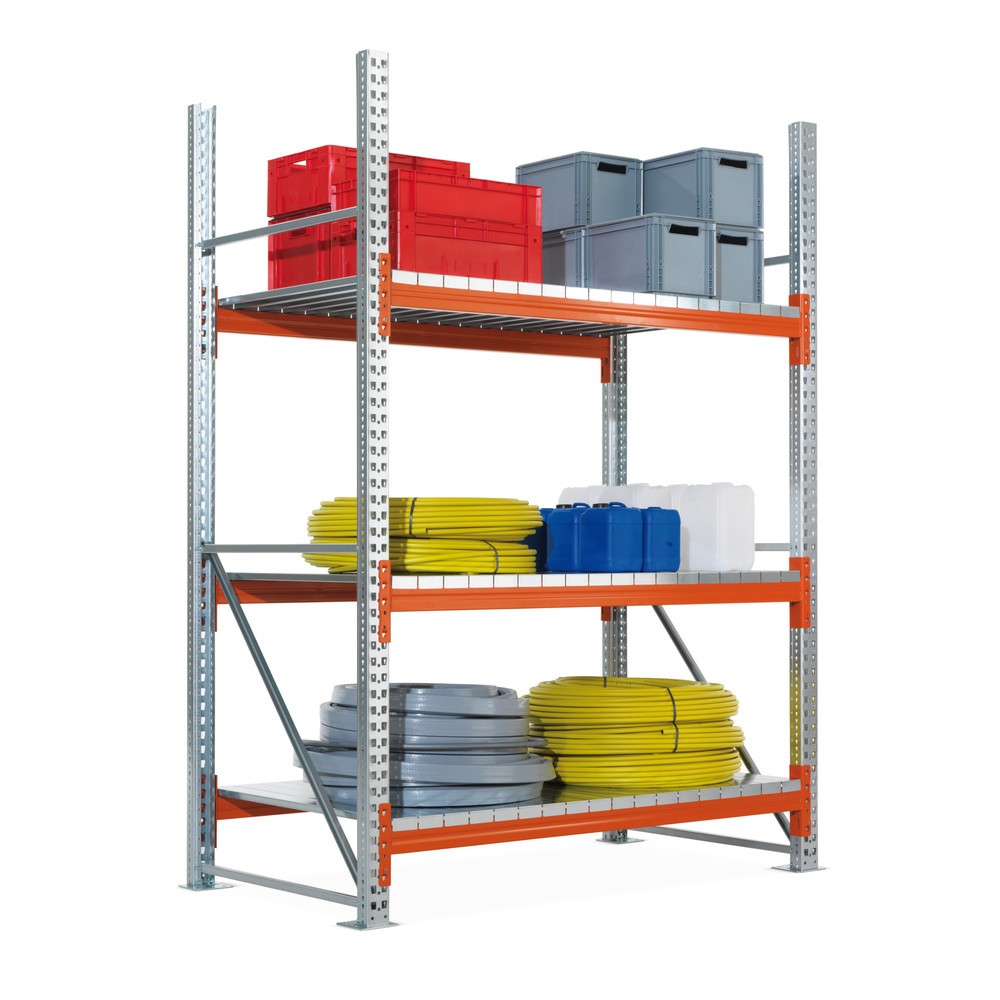

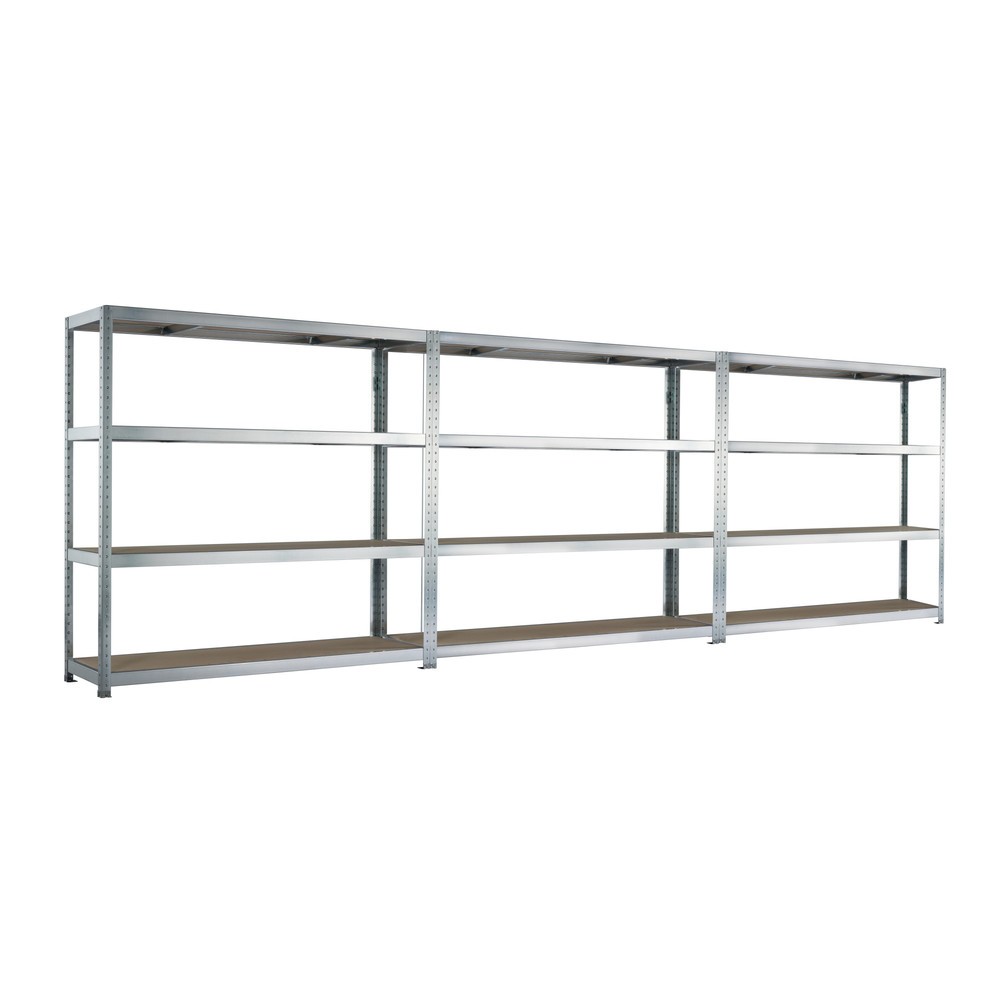

Grootvakstellingen	Ideaal voor goederen met een groot volume en een hoog eigen gewicht Toegang aan beide zijden Alleen geschikt voor handmatig gebruik	Vaklast tot 1500 kg Veldlast tot 10.000 kg

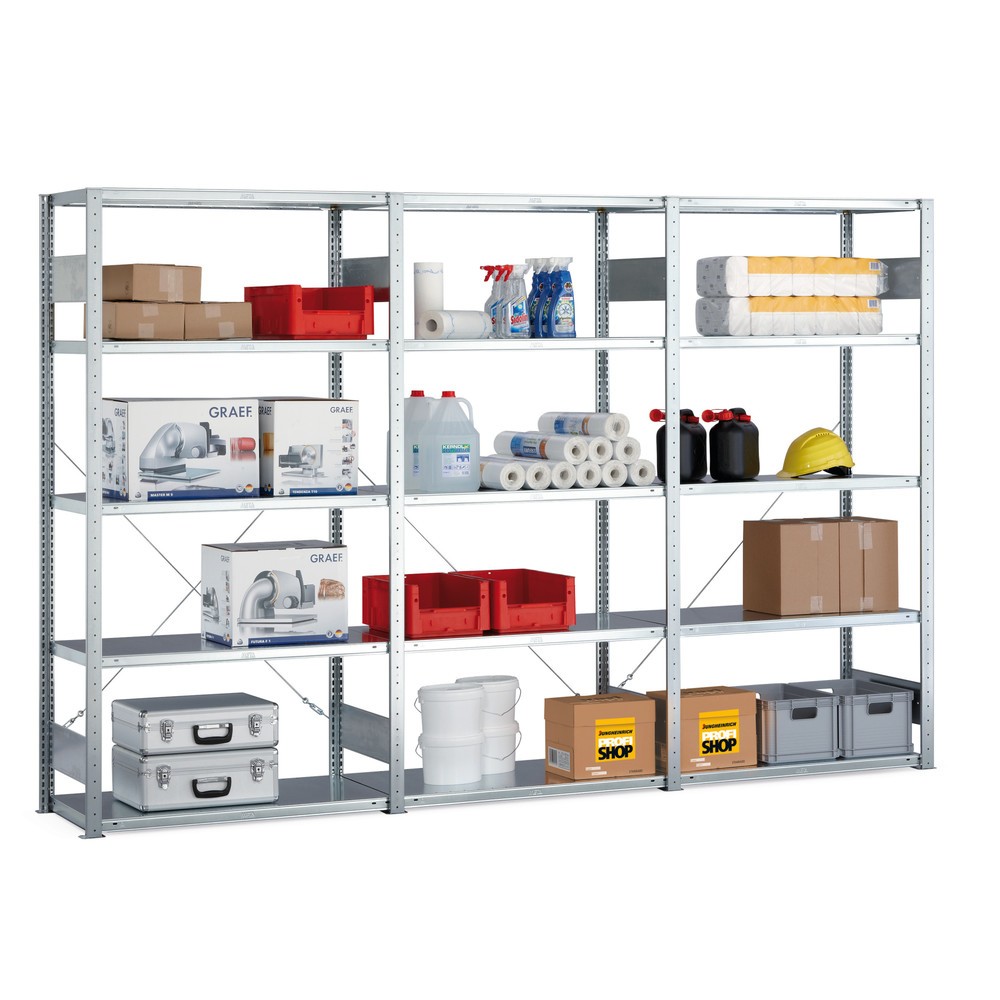

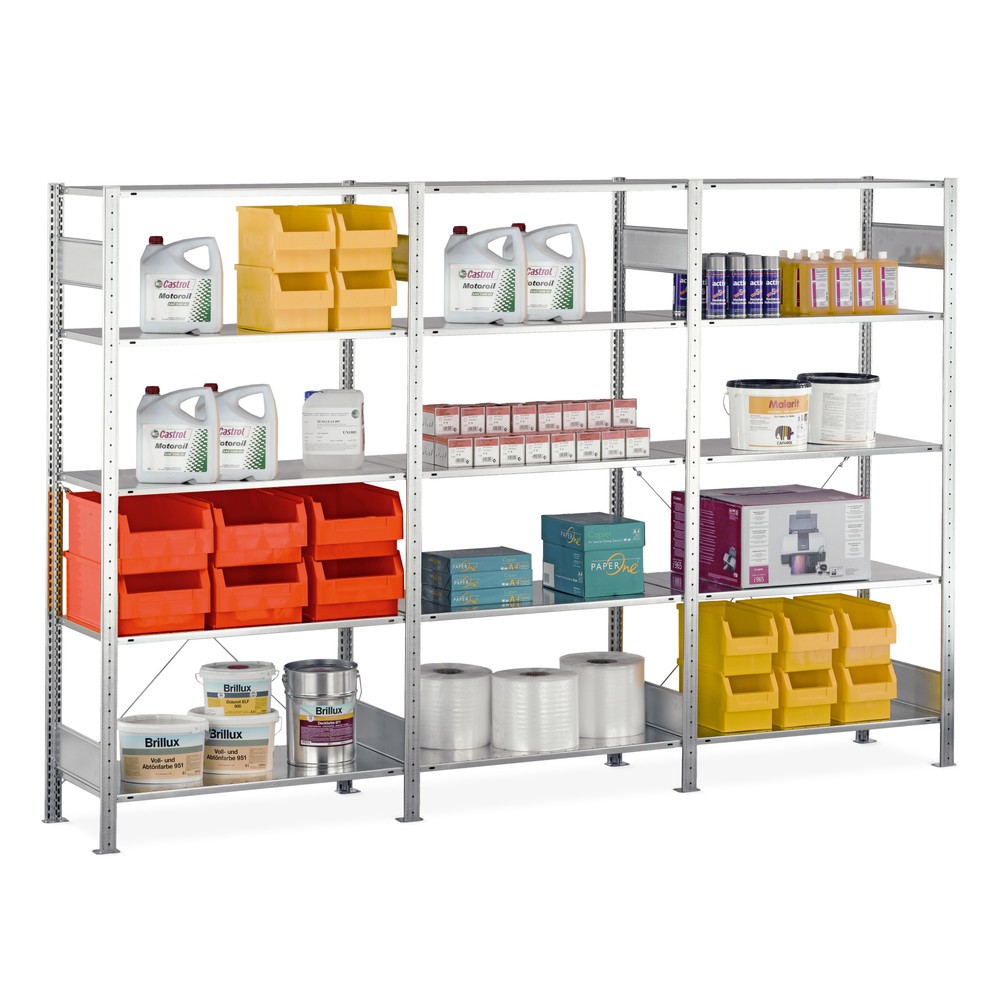

Legbordstellingen	Veelzijdig te gebruiken Voor kleine tot middelgrote goederen Toegang aan één of beide zijden, afhankelijk van het model	Vaklast tot 600 kg Veldlast tot 3000 kg
Archiefstellingen	Ontworpen voor de opslag van ordners in A4-formaat Toegang aan één of beide zijden Varianten verkrijgbaar voor enkele of dubbele rijen ordners	Vaklast tot 150 kg Veldlast tot 1700 kg
Voorraadstellingen	Hygiënische opslag van levensmiddelen in navolging van EU-verordening (EG) nr. 1935/2004 (3) Geschikt voor koelcellen Oppervlakken van staal, aluminium of roestvrij staal kunnen op hygiënische wijze worden schoongemaakt	Vaklast tot 175 kg Veldlast tot 600 kg
Uitschuifstellingen	Overzichtelijke en gemakkelijk toegankelijke opslag van gereedschap en machineonderdelen Volledig uitschuifbaar Kunnen met of zonder opslagcontainers worden gebruikt Toegang aan één zijde	Vaklast tot 1000 kg Veldlast tot 9000 kg
Ladestellingen	Combinatie van uittrekbare legborden, vaste legborden en een ladekast Afsluitbaar om diefstal te voorkomen	200 kg per legbord

Naar de inhoudsopgave

4. Magazijnstellingen voor lange goederen

Professionele magazijnstellingen voor lange goederen moeten aan speciale eisen voldoen. Aan de ene kant moeten ze de gebruiker in staat stellen om buizen, profielen, panelen of staven ruimtebesparend en overzichtelijk op te slaan. Tegelijkertijd moeten deze goederen goed toegankelijk zijn – vooral bij gebruik in bouwmarkten en productiemagazijnen. De magazijnstellingen voor lange goederen uit ons assortiment voldoen aan beide eisen. Er zijn zowel stellingen voor de verticale als horizontale opslag van lange goederen. Veel van de modellen kunnen worden uitgebreid met extra onderdelen en worden uitgerust met accessoires:

Magazijnstellingen voor lange goederen	Toepassing	Draagvermogen
Draagarmstellingen	Open, horizontale opslag van lange goederen Opslag van ronde goederen mogelijk dankzij afrolbeveiliging Thermisch verzinkte modellen voor buiten op aanvraag verkrijgbaar In- en uitslag met hefvoertuigen mogelijk Kunnen worden uitgebreid Toegang aan één of beide zijden	Draagvermogen per arm tot 630 kg Veldlast tot 40.000 kg
Verticale stellingen	Ideaal voor rechtopstaande opslag van lange goederen Ook ideaal voor overzichtelijke opslag van lange goederen in verkoopruimtes Toegang vanaf één of twee zijden	Verticale last per veld tot 475 kg
Insteekstellingen	De meest ruimtebesparende (efficiënte) opslag van lange goederen Ruimtebesparende en fijnmazige opslag Tweezijdige toegang Goederen zijn dubbel stapelbaar	Vaklast tot 700 kg Totaal draagvermogen tot 19.200 kg

5. Magazijnstellingen voor kleine goederen in opslagbakken

Er zijn niet alleen metalen magazijnstellingen verkrijgbaar voor het opslaan van grote goederen, panelen of lange goederen, maar ook voor het georganiseerd opslaan van kleine onderdelen. Bouw- en reserveonderdelen zoals schroeven, moeren of beugels kunnen worden bewaard in speciale magazijnstellingen voor kleine goederen. De stellingen zijn hiervoor uitgerust met praktische opslagbakken.

Magazijnstellingen voor kleine goederen	Toepassing	Draagvermogen
Stellingen met gaasmanden	Ideaal voor losse, kleine goederen in magazijnen of verkoopruimtes Geschikt voor kleine onderdelen met verschillende afmetingen dankzij de gaasmanden De manden kunnen indien nodig worden opgedeeld in verschillende compartimenten Kan vanaf één kant worden bediend	Vaklast tot 400 kg Veldlast tot 1600 kg

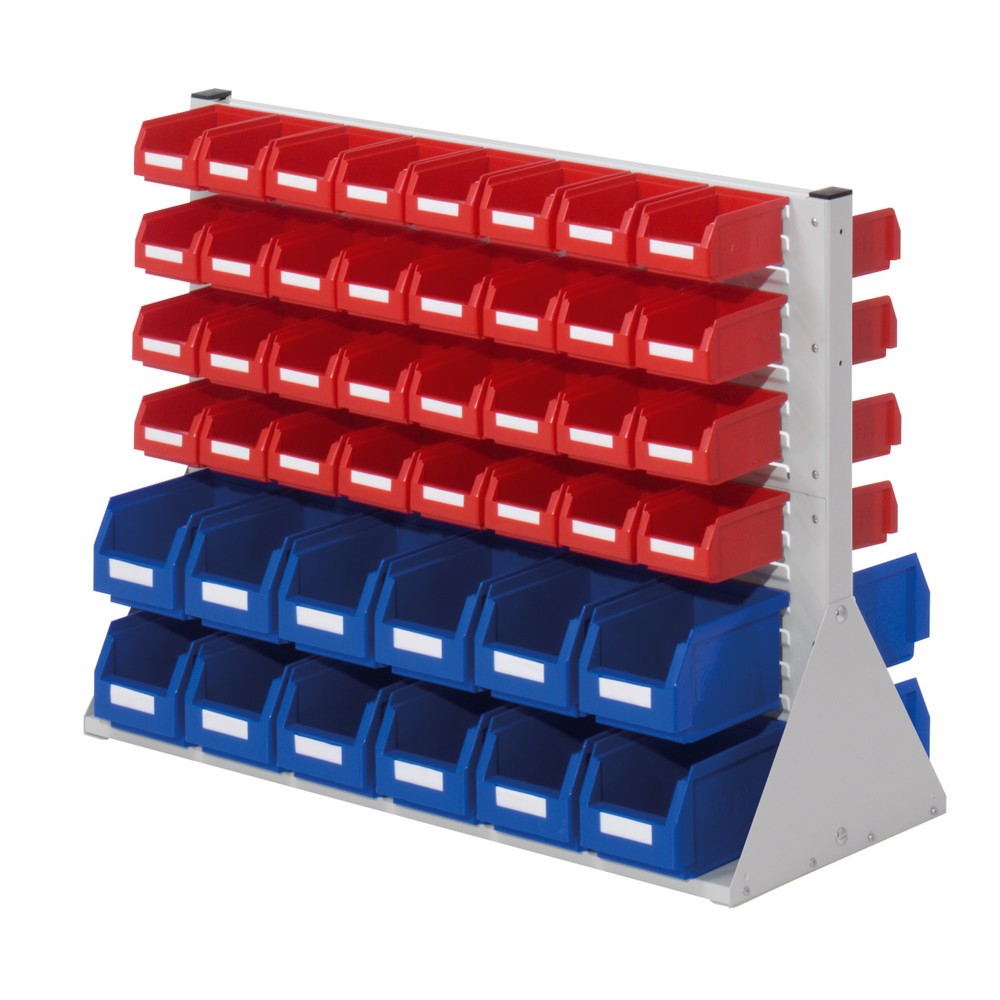

Stellingen met bakken	Opslag van kleine onderdelen in zichtbakken (worden standaard meegeleverd) Plaatsing op legborden of in rails Mobiele opslag mogelijk met modellen op wielen Toegang aan één of twee zijden	Vaklast tot 100 kg Veldlast tot 1300 kg

6. Magazijnstellingen voor fifo-strategie

In magazijnen met een hoge doorlooptijd waar niet-bederfelijke producten worden opgeslagen, worden de goederen doorgaans ingedeeld volgens het ‘fifo-principe’ (first in, first out): hierbij worden de goederen die het langst zijn opgeslagen het eerst uit de magazijnstelling gehaald. Bij Jungheinrich PROFISHOP vindt u hiervoor twee geschikte soorten magazijnstellingen:

Magazijnstellingen voor fifo-strategie	Toepassing	Draagvermogen
Doorrolstellingen	Inslag van goederen vanaf de open achterkant, uitslag van goederen vanaf de voorkant Geschikt voor verschillende soorten goederen: verkrijgbaar met legborden met glad oppervlak of met rollenbanen Kunnen ook worden gebruikt voor kanbansystemen Ook geschikt als bufferopslag of tussentijdse opslag	Vaklast tot 480 kg Veldlast tot 2400 kg

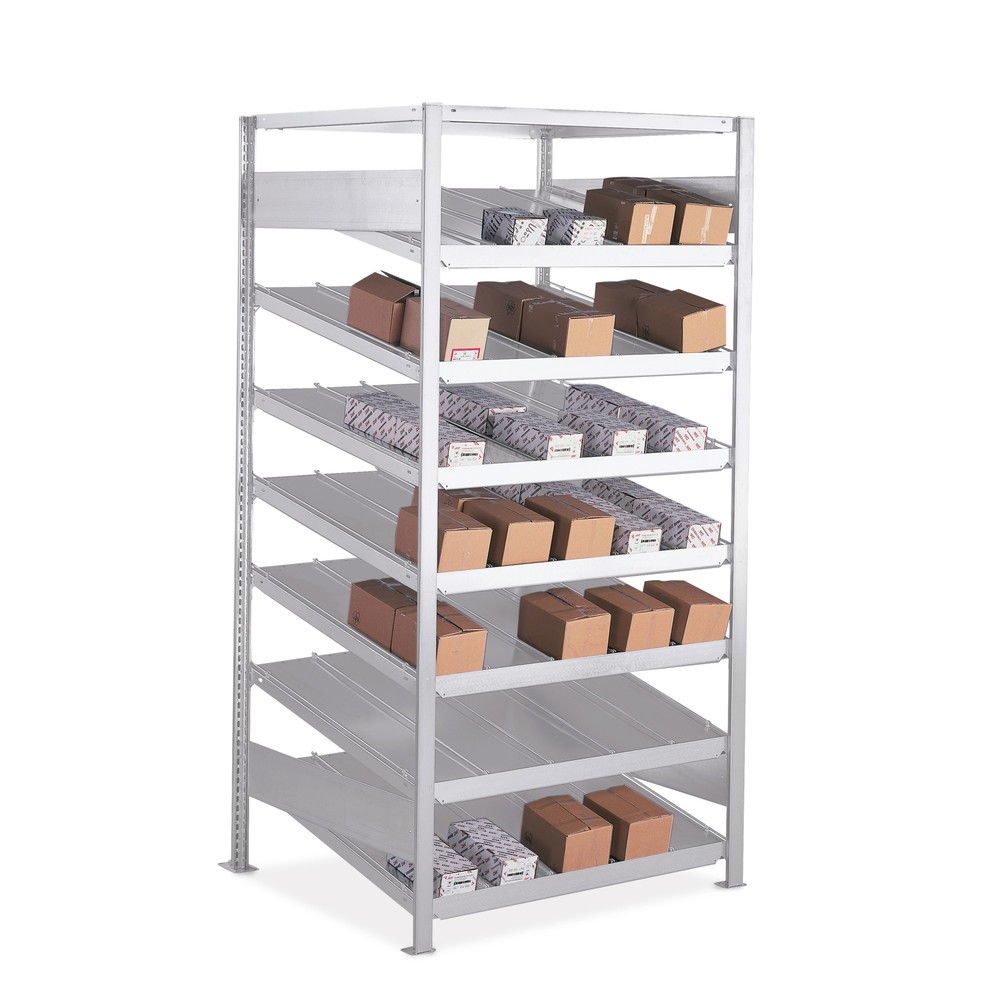

Stellingen met schuine legborden	Inslag van goederen vanaf de open achterkant, uitslag van goederen vanaf de voorkant Ook geschikt voor het klaarleggen van goederen zonder fifo Kunnen worden gebruikt voor losse goederen met een gladde onderkant of opslagbakken	Vaklast tot 200 kg Veldlast tot 1800 kg

Naar de inhoudsopgave

7. Magazijnstellingen voor goederen met ongebruikelijke afmetingen

In een stelling voor magazijnen, werkplaatsen of verkoopruimtes kunnen meestal verschillende goederen worden opgeslagen. Voor goederen met speciale afmetingen heeft u echter magazijnstellingen met een zeer specifieke uitrusting nodig. Deze stellingen zijn meestal minder flexibel te gebruiken, maar ze zijn wel geoptimaliseerd voor de opslag van de goederen in kwestie. Bij Jungheinrich PROFISHOP kunt u de volgende magazijnstellingen voor goederen met ongebruikelijke afmetingen kopen:

Magazijnstellingen voor goederen met speciale afmetingen	Toepassing	Draagvermogen
Haspelstellingen	Optimale opslag van kabelhaspels Ruimtebesparende opslag op roterende cilinders Haspels kunnen direct van het rek worden afgewikkeld Verkrijgbaar als blokvormige of schuin aflopende stelling Alleen geschikt voor handmatige bediening	Vaklast tot 1000 kg Veldlast tot 5500 kg

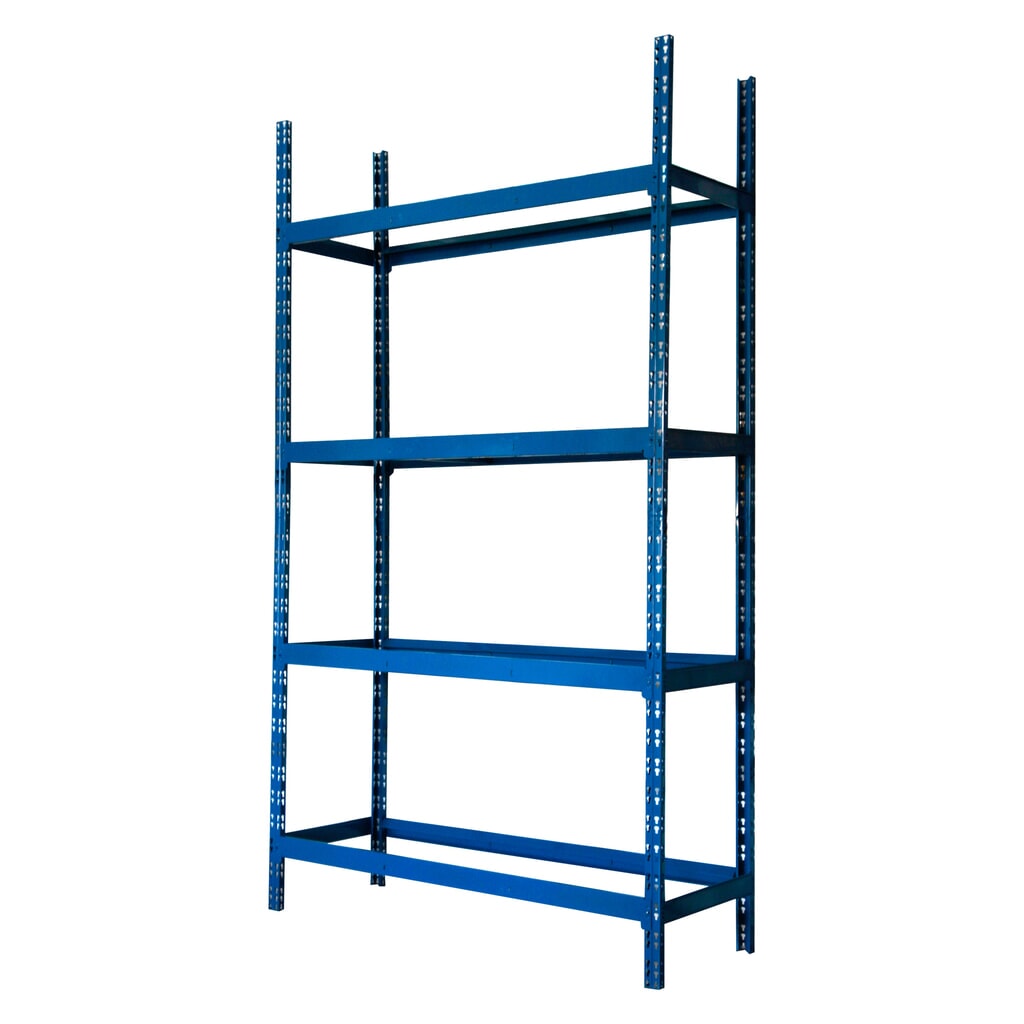

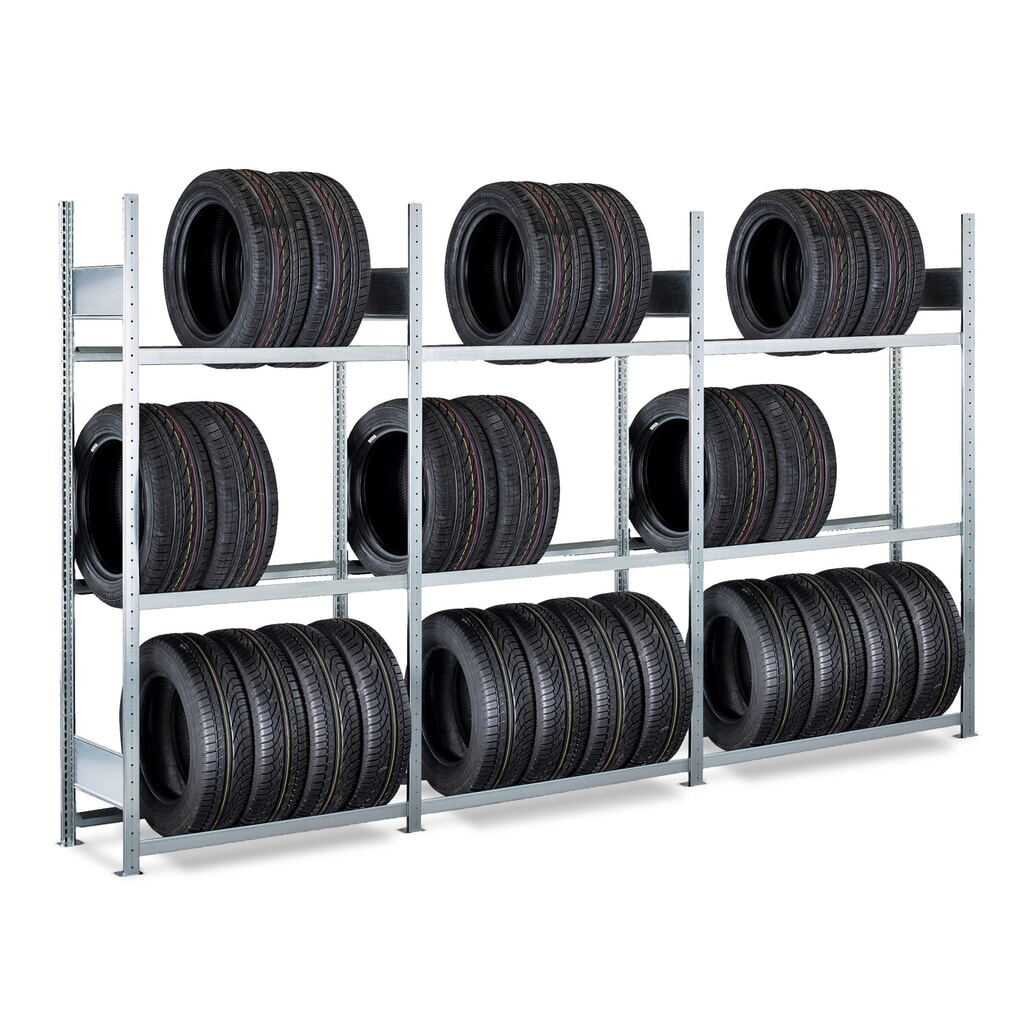

Bandenstellingen	Voor opslag van vrachtwagen- en autobanden Voor in de werkplaats of voor winteropslag van banden Ook verkrijgbaar op wielen	Vaklast tot 150 kg Veldlast tot 600 kg
Platenstellingen	Ruimtebesparende verticale opslag van kunststof, houten, glazen en metalen platen Met kogellagers voor eenvoudige uitname van de platen Toegang aan één of beide zijden	Houd rekening met de verticale belasting

8. Accessoires voor magazijnstellingen

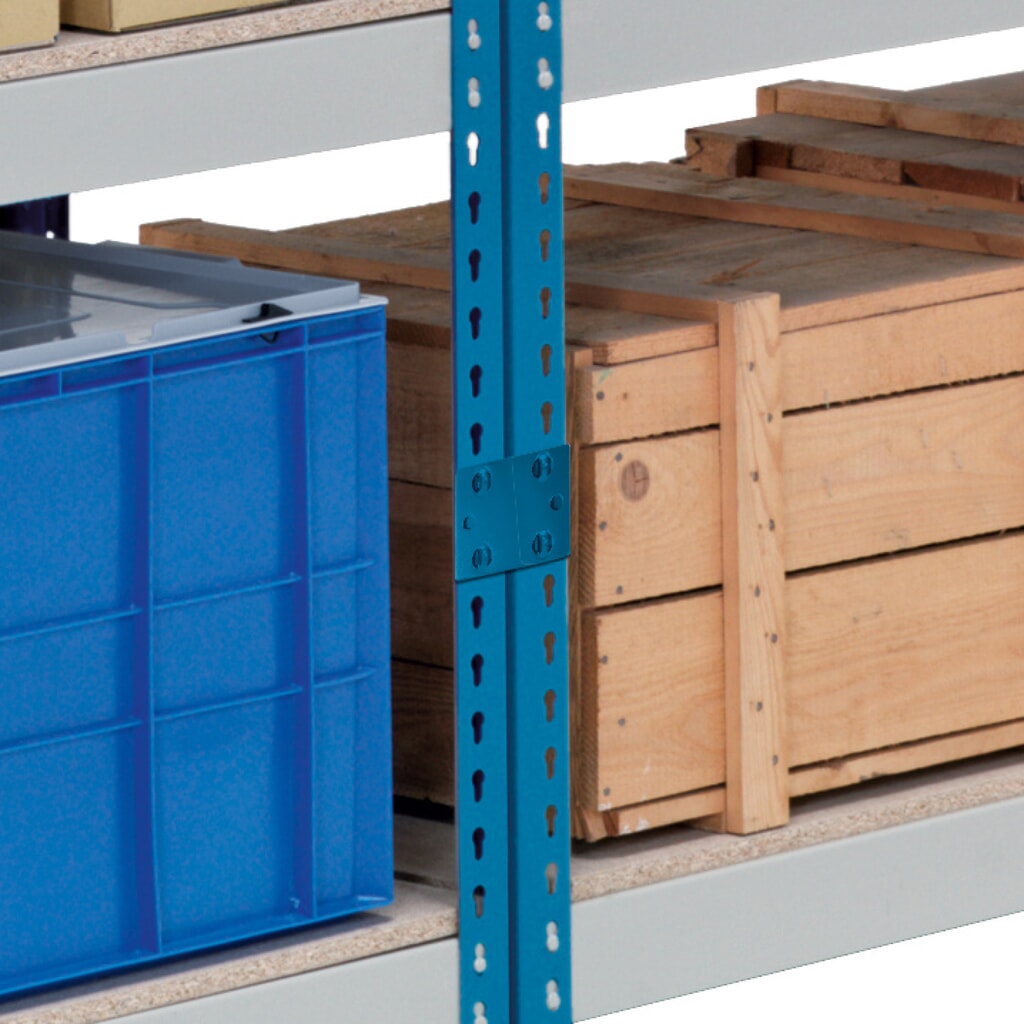

Nagenoeg al onze stellingen voor magazijnen kunnen worden uitgebreid met bijpassende aanbouwvelden. Ze kunnen daarnaast worden aangepast aan producten van verschillende afmetingen en in verschillende hoeveelheden. Bij ons vindt u onder andere de volgende accessoires voor een veilige montage, en om uw magazijnstellingen naar wens aan te passen aan uw vereisten:

Draagarmen, legborden en uittrekbare legborden
Geleiderails en dwarssteunen
Bevestigingssets voor vloerverankering of voor de installatie van achterpanelen
Doorschuif- en afrolbeveiliging

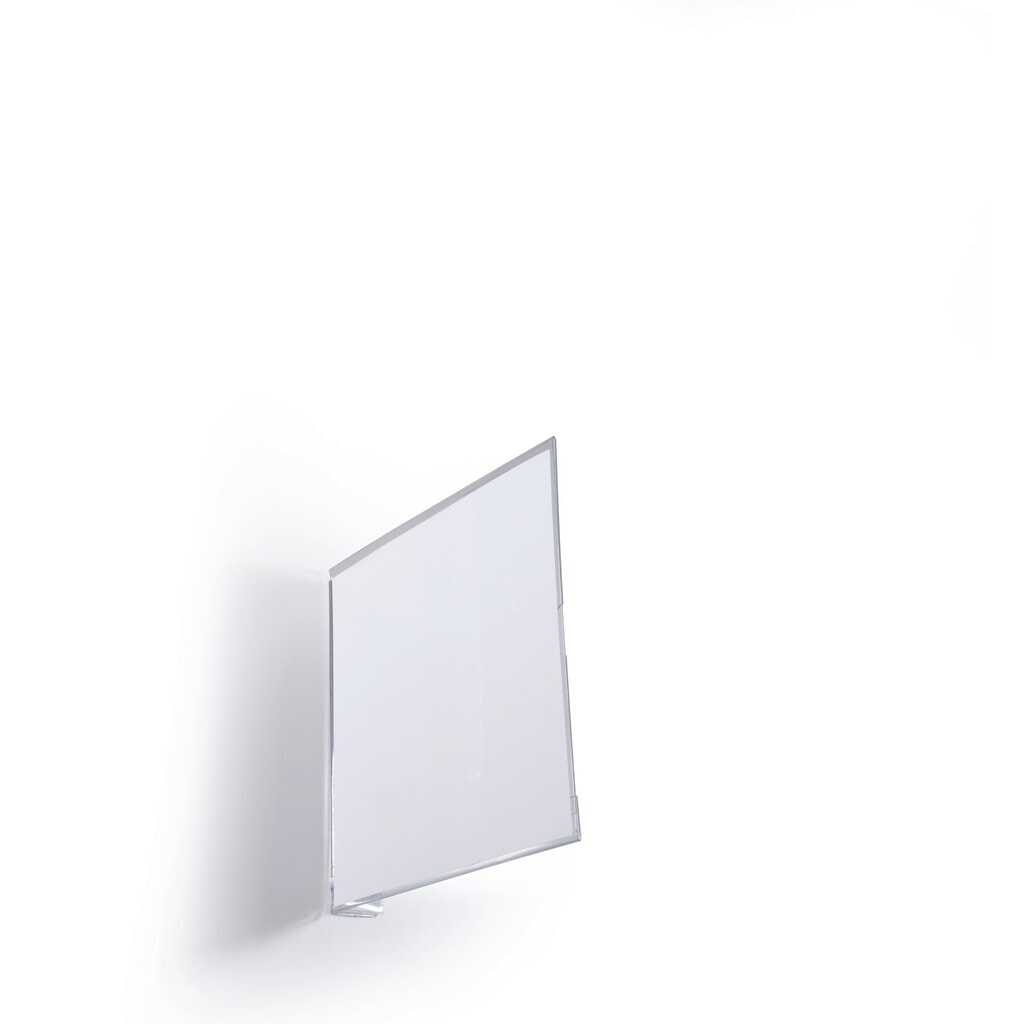

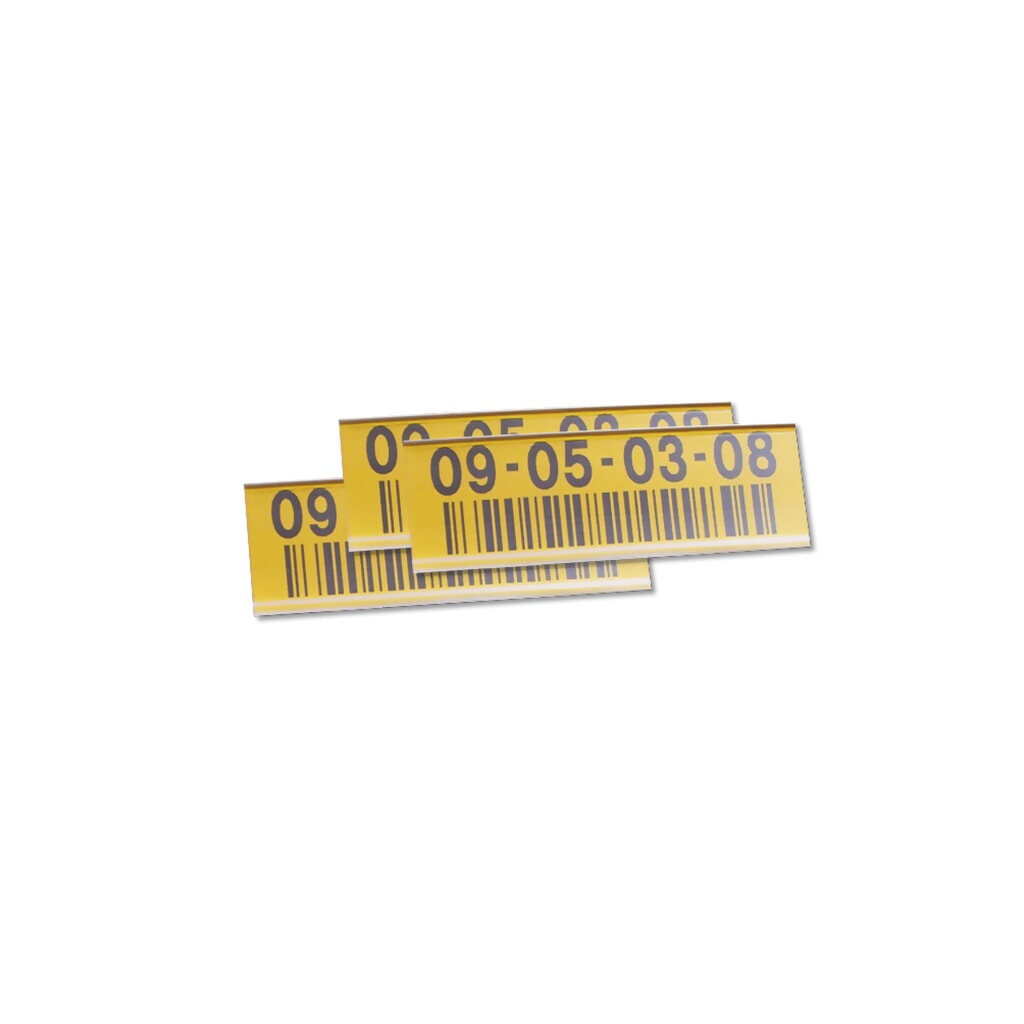

Etiketten en zelfklevende labels
Vakverdelers

Accessoires voor magazijnstellingen

9. Kies de juiste magazijnstelling

Bij Jungheinrich PROFISHOP vindt u een breed scala aan verschillende magazijnstellingen voor industriële omgevingen, professionele magazijnen en werkplaatsen. Selecteer een geschikt model aan de hand van de volgende criteria.

Grootte, soort en gewicht van de goederen

Om te bepalen hoe groot de magazijnstelling moet zijn en welke soort u nodig hebt, kunt u het beste uitgaan van de soort goederen die u wilt opslaan:

Hanteert u losse goederen of worden ze verzameld op pallets of in opslagbakken?
Zijn de goederen bijzonder lang of breed?
Wat is het totale gewicht van de opslageenheden of goederen?
Wilt u de zwaarlaststellingen handmatig of met hefvoertuigen in- en uitslaan?

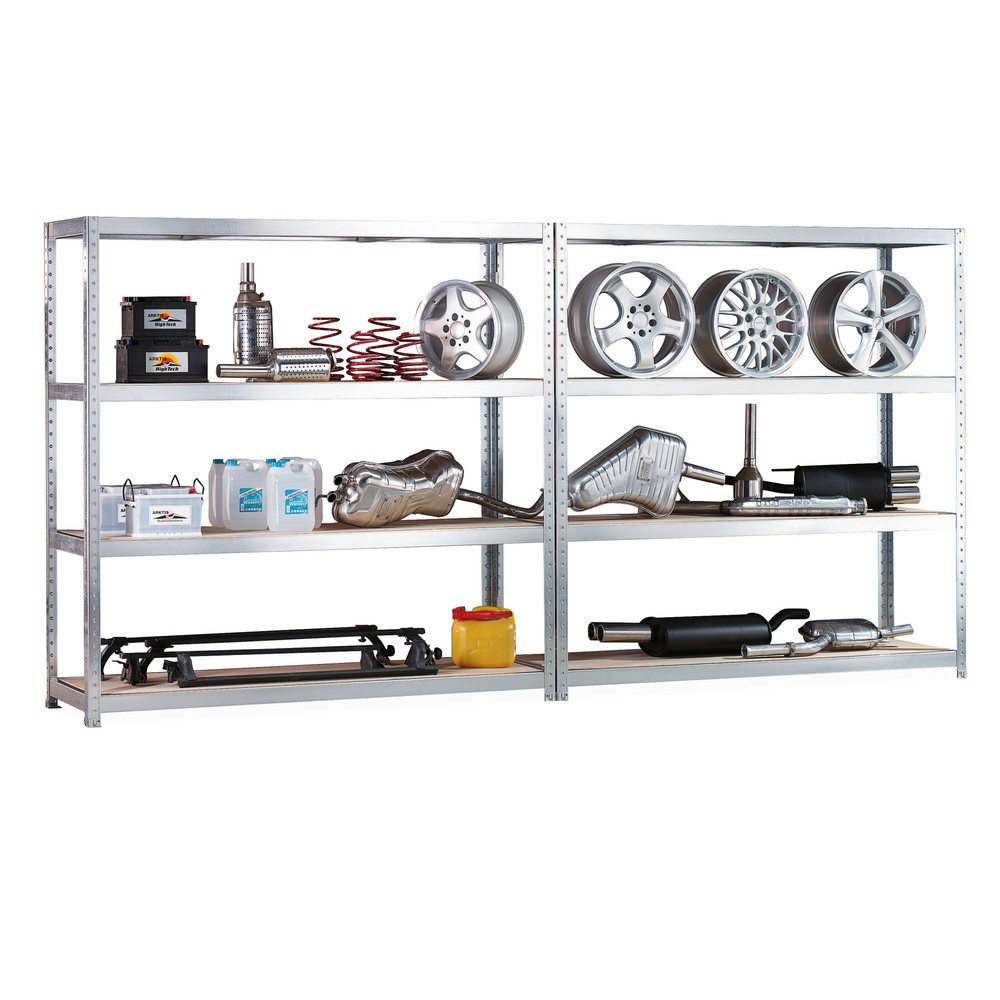

Veldtype van de magazijnstelling: aanbouw- of basisveld

Onze magazijnstellingen zijn verkrijgbaar als basis- of aanbouwveld:

Veldtype	Bestanddelen	Toepassing

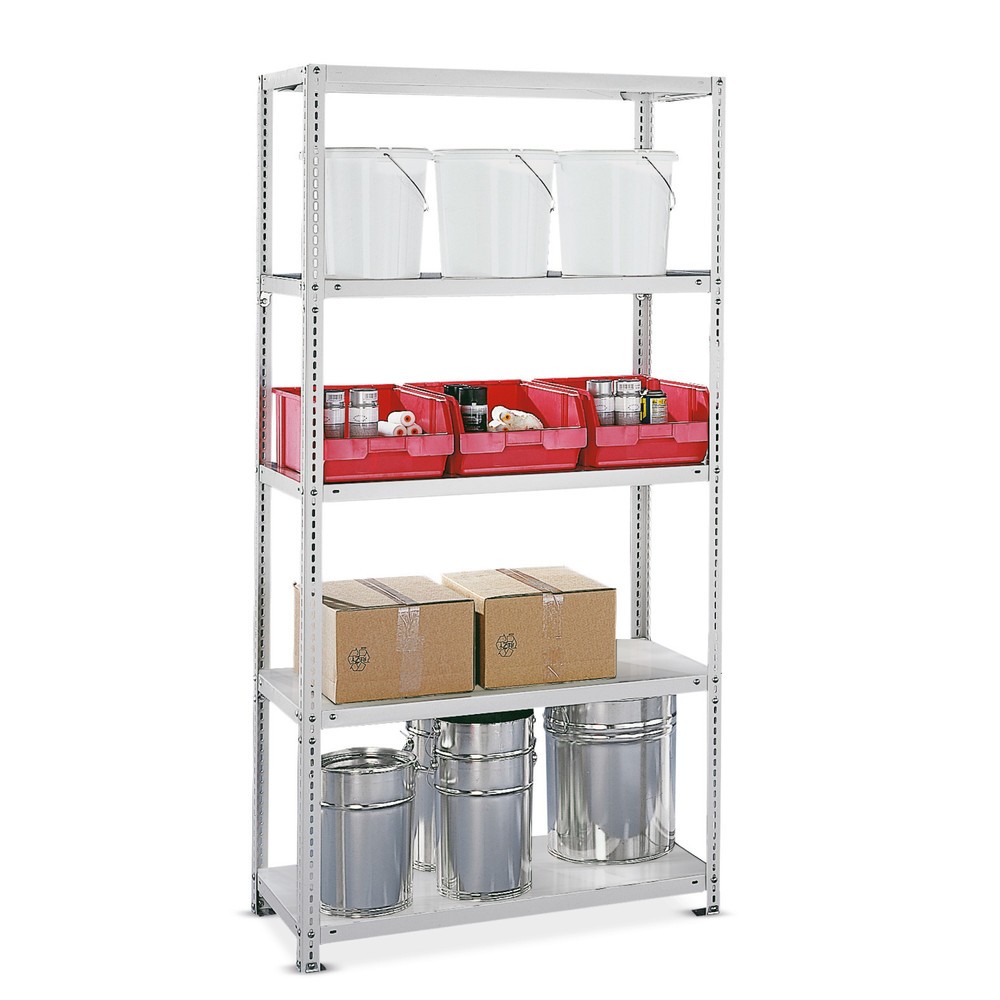

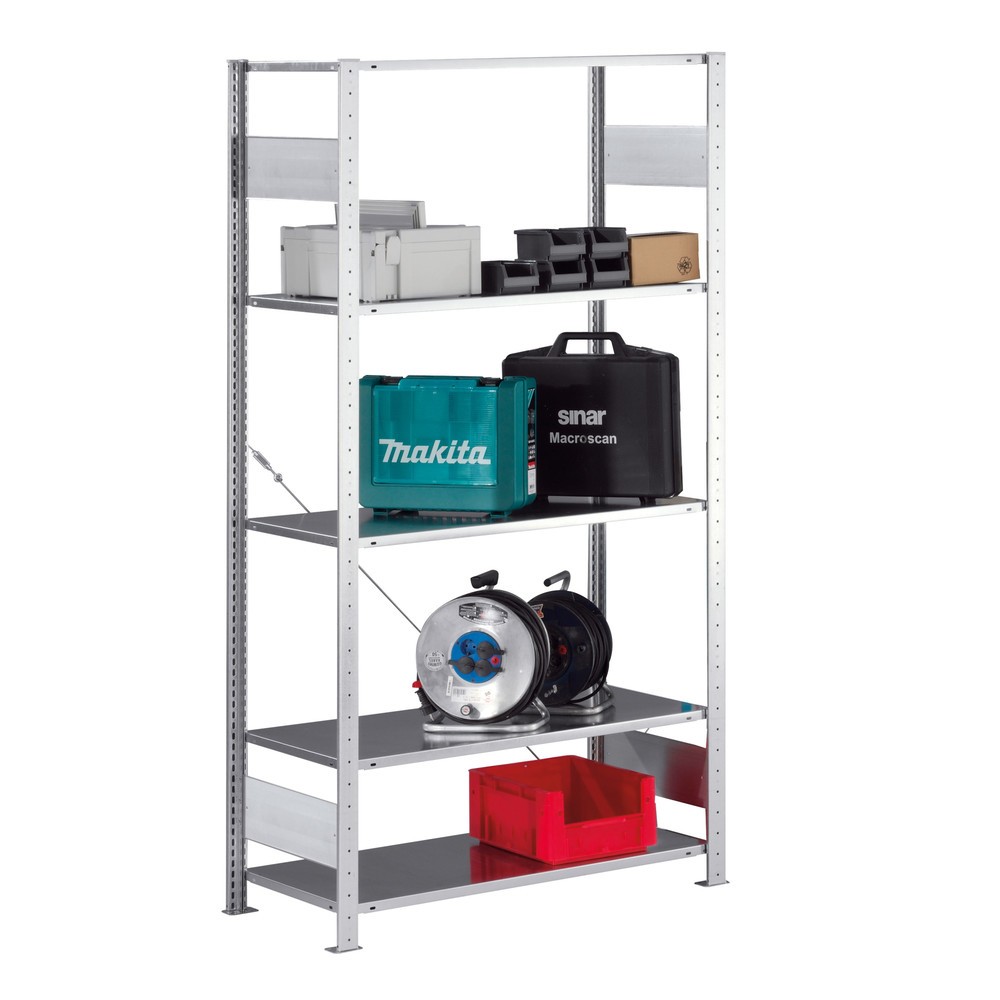

Basisveld	Compleet stellingframe met legborden etc. (afhankelijk van het type stelling) Eventueel ook met dwarssteunen voor stabiliteit	Kan worden geïnstalleerd en gebruikt als op zichzelf staande magazijnstelling Kan worden uitgebreid met aanbouwvelden, legborden en accessoires

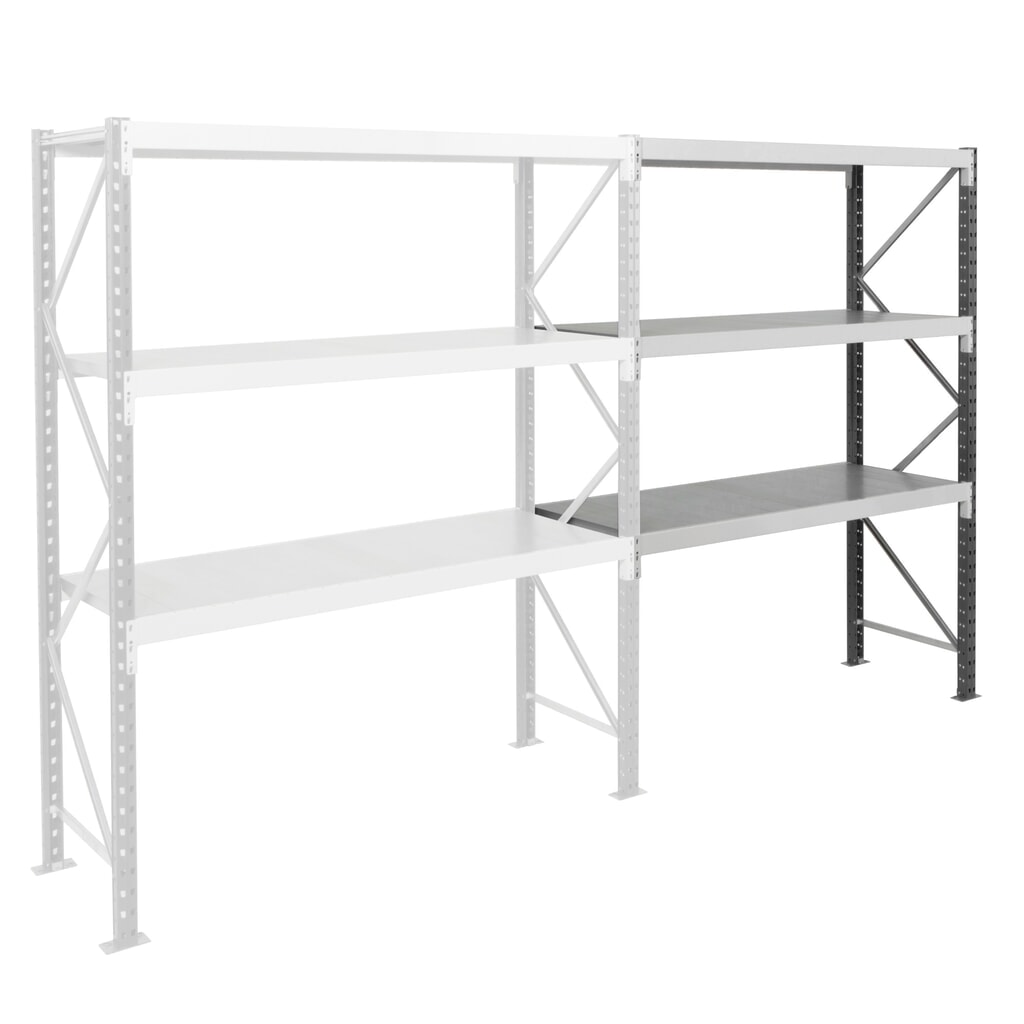

Aanbouwveld	Enkelzijdig stellingframe met legborden etc. (afhankelijk van het type stelling)	Voor bevestiging aan bestaand basisveld om een enkel- of dubbelzijdige, vrijstaande magazijnstelling te creëren KAN NIET worden gebruikt als op zichzelf staande magazijnstelling

Naar de inhoudsopgave

De plaats van gebruik: binnen of buiten?

Of een stelling geschikt is om binnen of buiten te gebruiken, wordt in principe bepaald door de weerbestendigheid van het materiaal. Er zijn echter nog andere punten waarmee u rekening moet houden:

Selectiecriteria / plaats van gebruik	Binnen	Buiten
Belangrijkste criterium	Afmetingen van opslagruimte: Plafondhoogte Bestaande installaties (elektriciteits- en waterleidingen, sprinkler- en ventilatiesystemen) Overige kenmerken van de ruimte	Weersinvloeden: De stelling moet thermisch verzinkt zijn De magazijnstelling moet eventueel worden voorzien van een dak Gesloten zij- en achterwanden zijn eventueel noodzakelijk om de goederen te beschermen Houd rekening met de statische draagkracht van de magazijnstelling in het kader van sneeuw-, regen- en windbelasting
Brandveiligheid	Onderdelen van stellingen, dwarsbalken enz. mogen de vluchtwegen of de zichtbaarheid van vluchtwegaanduiding niet belemmeren.	Indeling van de stellingen moet zodanig zijn dat de brandweer te allen tijde ten minste één lange zijde kan bereiken.
Staat van de vloer	Moet voldoende draagkracht bieden Er moet gezorgd worden voor een optimale drukverdeling.	Er moet een sterke en egale betonnen ondergrond zijn.
Bouwvergunning vereist*	Geen bouwvergunning vereist: alle stellingen die uitsluitend een opslagfunctie hebben, die geen deel uitmaken van de constructie van het gebouw en die lager zijn dan 3 meter Bouwvergunning vereist: wanneer de stelling een dragende functie voor het gebouw heeft, moet een vergunning worden aangevraagd	*Bouwvergunning in sommige gevallen vereist:** Magazijnstellingen hoger dan 3 meter worden beschouwd als bouwwerken of onderdelen daarvan.

*Deze informatie is onder voorbehoud. Neem contact op met het lokale bouwloket voor de specifieke regelgeving in uw gemeente.

Draagvermogen, vaklast en veldlast

Onze magazijnstellingen hebben een stevige constructie en kunnen daarom erg veel gewicht dragen. Er is echter een maximumbelasting voor de stellingniveaus en dragende onderdelen van de magazijnstellingen. Deze mag nooit overschreden worden. Dit is de enige manier om ervoor te zorgen dat de constructie van de stellingen niet verzwakt raakt. Het draagvermogen van magazijnstellingen wordt gespecificeerd aan de hand van verschillende parameters:

Vaklast (Qf)
Dit geeft het toegestane maximumgewicht waarmee een afzonderlijk vak mag worden belast, wanneer deze belasting gelijkmatig over het vak wordt verdeeld.
Veldlast (Qmax)
De veldlast beschrijft de toegestane maximumbelasting van alle vakken binnen één veld. Het eigengewicht is hier niet bij inbegrepen.
Puntlast
Hiermee wordt de last beschreven die op één punt op de ondergrond of op één niveau kan worden uitgeoefend.

Goederen die u op de bodem van de stelling opslaat, worden niet in de berekening van de vaklast meegenomen, aangezien zij geen invloed hebben op de gewichtsverdeling. De ruimte op de vloer is daarom ideaal voor het opslaan van zware puntlasten, mits deze de onderste vakhoogte (h) niet overschrijden.

Om de volledige vaklast van de stelling te benutten, raden wij aan om zware goederen gelijkmatig over de afzonderlijke stellingniveaus te verdelen: als zware puntbelastingen in het midden worden geplaatst, kan de vaklast in sommige gevallen gehalveerd worden dankzij de buigspanning van het legbord of de dwarsverbinding.

Naar de inhoudsopgave

Montagesysteem: schroef- of insteekmontage

De meeste van onze stellingen worden gemonteerd met behulp van schroefbouten of met een insteeksysteem (een combinatie van beide systemen is niet mogelijk). Voordat u een van de montagesystemen kiest, moet u de voor- en nadelen en uw eigen vereisten tegen elkaar afwegen. Naast de functionele kenmerken verschillen de twee systemen vooral in flexibiliteit en aanschafkosten.

Criteria	Insteeksysteem	Schroefsysteem

Montage	De onderdelen van de stelling worden in brede T-profielen geplaatst Ter stabilisatie worden kruisschoren en langsliggers gebruikt Daarnaast kan schroefbeslag worden gebruikt voor vloerverankering	De legborden en frames worden stevig aan elkaar geschroefd met hoekprofielen Een eventueel aanbouwveld wordt aan het basisveld geschroefd De achterpanelen van gaas worden bevestigd met spanhaken
Toepassing	Ideaal voor dynamische magazijnen met een gemiddelde tot hoge doorstroom van goederen Voor magazijnen met regelmatig wisselende soorten goederen	Optimaal voor magazijnen waar vrijwel altijd dezelfde soort goederen wordt opgeslagen
Voordelen	Eenvoudige montage en demontage Hoog draagvermogen Kan flexibel worden aangepast en gemakkelijk worden uitgebreid Reserveonderdelen verkrijgbaar	Het gatenraster maakt flexibele aanpassing mogelijk

In deze video vergelijken we schroef- en insteeksystemen aan de hand van hun eigenschappen:

10. Veelgestelde vragen over magazijnstellingen

Alleen basisvelden kunnen worden gebruikt als zelfstandige magazijnstellingen: ze hebben het hiervoor vereiste aantal staanders en, indien nodig, dwarsverbindingen. Aanbouwvelden zijn er uitsluitend ter uitbreiding van bestaande magazijnstellingen. Ze hebben slechts één staanderframe en moeten aan een bestaand basisveld worden bevestigd.

Onder de vaklast wordt de maximale belasting verstaan die een enkel legbord of vak kan dragen. De veldlast daarentegen betekent het maximumgewicht dat in het hele veld, mits gelijk verdeeld, mag worden opgeslagen. Om ongelukken te voorkomen, is het raadzaam de legborden en velden duidelijk te markeren met de maximaal toegestane belasting. Wij raden met klem aan altijd de instructies van de fabrikant op te volgen.

Verder moeten magazijnstellingen goederen tot meerdere tonnen kunnen dragen en tegelijkertijd bestand zijn tegen de krachten van stapelaars en andere industriële hefvoertuigen bij het laden en lossen.

Bij de montage en installatie van uw magazijnstelling dient u een aantal richtlijnen te volgen. Allereerst moet u de voorschriften van de leverancier volgen. Verder zijn er bindende brancheafspraken gemaakt over de veiligheid van stellingen, die zijn opgenomen in de Arbocatalogus Technische Groothandel: het artikel ‘Stellingveiligheid’ bevat acht punten waar u zich sowieso aan moet houden. Denk hierbij aan regelgeving over inspecties, maximale belasting en aanrijdbeveiliging.

Vanwege veiligheidsredenen kan het noodzakelijk zijn om een magazijnstelling in de vloer te verankeren. Dit dient per geval te worden beoordeeld, waarbij ook rekening moet worden gehouden met de locatie. Magazijnstellingen mogen in ieder geval nooit op een oneffen ondergrond, asfalt of straatstenen worden geplaatst.

Of een magazijnstelling geschikt is voor buiten, hangt met name af van het materiaal. Stalen modellen moeten gegalvaniseerd of thermisch verzinkt zijn om bestand te zijn tegen vochtig weer. Gegalvaniseerde magazijnstellingen zijn ook geschikt voor kelders en koelruimtes.
