Hoe werkt een pompwagen?

Pompwagens – ook wel palletwagens – behoren tot de meest gebruikte interne transportmiddelen in kleine bedrijven en de middenstand. Voor het horizontale verplaatsen van waren en goederen zijn ze essentieel, omdat ze dankzij hun krachtige hydraulische hefmechanisme zelfs zware lasten zonder probleem van A naar B brengen. Hoe een pompwagen in elkaar zit en hoe hij werkt, leest u in dit artikel.

Hoe een pompwagen in elkaar zit

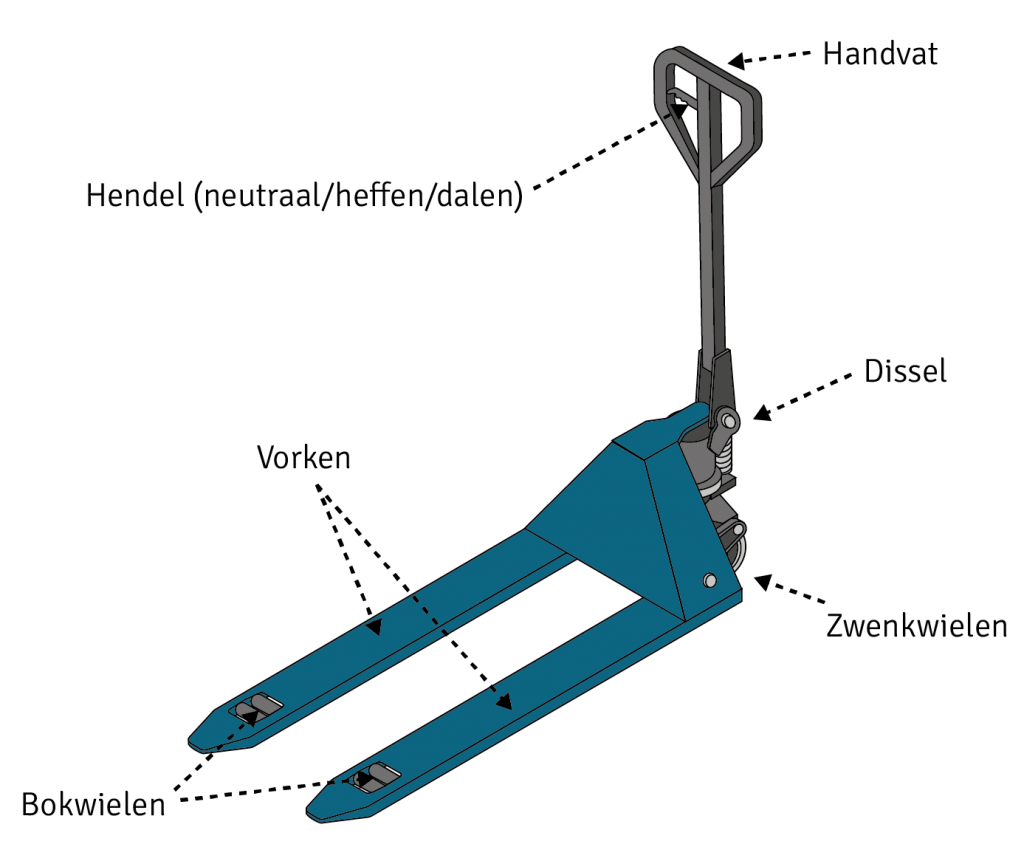

De beste manier om te begrijpen hoe een palletwagen werkt, is om eerst naar het ontwerp te kijken. Ze zijn er in verschillende uitvoeringen, maar de werking van pompwagens is in principe altijd hetzelfde. In dit diagram ziet u de belangrijkste onderdelen van een handmatige pompwagen:

Elk van deze onderdelen heeft een specifieke functie voor de bediening en veiligheid van het hefvoertuig.

• Handvat: u kunt het handvat aan het uiteinde van de dissel met beide handen vastpakken en de heftruck in de gewenste richting trekken of duwen.
• Hendel: hiermee zet u de palletwagen in een van de drie standen; het komt erop aan of u de lading wilt heffen, laten zakken of verplaatsen.
• Dissel: de dissel vergemakkelijkt de bediening van de pompwagen. Door de dissel op en neer te pompen voert u de hydraulische druk op voor de heffunctie.
• Stuur- of zwenkwielen: deze zwenkbare wielen maken het mogelijk om de pompwagen nauwkeurig te besturen met de kleinst mogelijke draaihoek.
• Vork-, last- of bokwielen: deze wielen onder de vorken kunnen alleen voor- en achteruit worden bewogen.
• Vorken: u steekt de vorken net zover in de sleuven van een pallet of gitterbox tot de lading volledig op de vorken rust.

De werking in detail

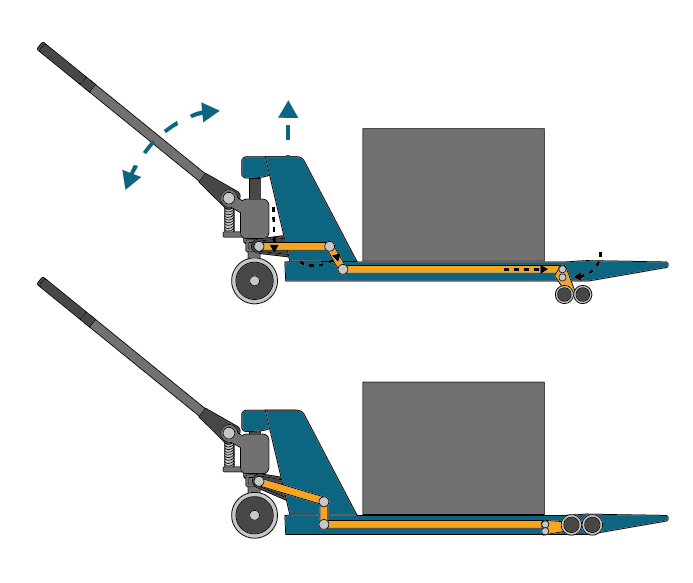

De werking van palletwagens is hydraulisch en vrijwel altijd hetzelfde, ongeacht het model. Hier gebruiken we een handmatig model om de werking uit leggen.

1. Duw eerst de bedieningshendel naar beneden in de stand voor ‘heffen’. In deze positie is het daalventiel gesloten, zodat de hydraulische olie in de hefcilinder blijft.
2. Beweeg de dissel op en neer in pompende bewegingen. Hierdoor komt de olie in de hefcilinder. Tegelijkertijd gaan de vorken steeds verder omhoog, of dat nu met of zonder lading is.
3. De opwaartse beweging creëert een vacuüm, waardoor de hydraulische olie uit het reservoir in de hefcilinder wordt gezogen. Deze is voorzien van een terugslagventiel, dat voorkomt dat de olie terugloopt in het reservoir.
4. Als de dissel nu naar beneden wordt gedrukt, leidt een tweede terugslagventiel de hydraulische olie naar de hefcilinder: de vorken gaan omhoog.
5. Hoe vaker u de op-en-neer bewegingen met de dissel herhaalt, hoe meer olie er in de hefcilinder wordt gepompt: de vorken gaan steeds verder omhoog.
6. Zodra de gewenste hoogte is bereikt, zet u de bedieningshendel in de middelste, neutrale stand en kunt u de lading naar de gewenste locatie vervoeren.
7. Als u op de beoogde plek bent aangekomen, trekt u de bedieningshendel omhoog naar de daalstand. Het daalventiel gaat open, de hydraulische olie wordt door het gewicht van de lading of door het eigen gewicht van de vorken terug in het reservoir geperst. De lading zakt nu langzaam naar beneden.



Verschillende pompwagens, verschillende werking?

Zelfs als de werking hetzelfde is, zijn er aanzienlijke verschillen in het ontwerp van de verschillende uitvoeringen. Een handmatige schaarhefwagen heeft een andere bediening dan een volautomatische elektrische pompwagen. Handpalletwagens kunnen worden uitgerust met extra accessoires, zoals een weegschaal. Ze kunnen ook worden geleverd in uitvoeringen van roestvrij staal, die kunnen worden gebruikt in hygiënische werkruimtes, zoals cleanrooms.

Welk model u gebruikt, heeft dus geen invloed op de manier waarop de hydrauliek werkt om de lading op te tillen. Om de veiligheid bij het gebruik te garanderen is het echter belangrijk dat u de pompwagen correct gebruikt. Volg altijd de instructies in de handleiding, want er zijn verschillen tussen elektrische en handmatige modellen:

1. Elektrische palletwagens zijn voorzien van krachtige accutechnologie om het werk makkelijker te maken. Bij semi-elektrische modellen ondersteunt de accu het rijden, en bij volledig elektrische varianten worden zowel de wielen als de heffunctie elektrisch aangedreven.
2. Bij een handmatige palletwagen moet u het hefvoertuig met uw eigen spierkracht besturen. De goederen worden hydraulisch geheven, maar dit wordt op gang gebracht via een handmatig bediende dissel.

In deze video wordt de werking van elektrische handpalletwagens uitgelegd en laten we zien hoe u ze bedient:

Om zo veilig mogelijk te werk te gaan, is het verstandig om voor elk gebruik alle functies en onderdelen te controleren op slijtage en dit te documenteren. Met een beetje verstand van zaken kunt u kleine defecten van de pompwagen zelf repareren; bij twijfel kunt u het best contact opnemen met een gespecialiseerde werkplaats.
